簡介

電信行業協會 (TIA) 和電子工業聯盟 (EIA) 的 RS-485 通信標準建立于二十年前，已被廣泛應用于各種應用領域。RS-485 是在距離1000 米遠的兩地之間進行可靠通信的理想標準，因?yàn)樗捎秒p絞線來發送差分信號。

對于電機控制、工廠自動化、電網基礎設施和其他可能存在高壓的系統，高壓和低壓域之間的通信需要隔離 RS-485 系統的節點。隔離 RS-485 節點可保護電路，在某些情況下還可以保護操作人員免受高壓和任何有害的電壓瞬變的影響。用于保護操作人員免受高壓影響的隔離稱為增強型隔離，相當于將兩個功能隔離柵串聯在一起。RS-485 系統中還使用了電氣隔離的方式，以防止接地回路產生噪聲，從而干擾 RS-485 總線通信。

隔離信號和電源以實現這些系統級優勢的方法有很多。本文介紹了可用于隔離 RS-485 節點的不同設計，并權衡了它們之間的利弊。

信號隔離

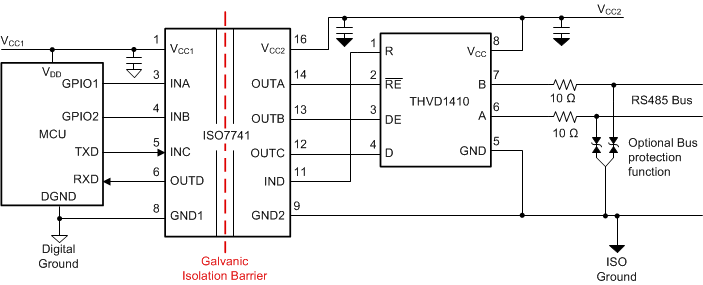

對于 RS-485 系統，有兩種常見的隔離信號的方法。第一種方法是數字隔離器和 RS-485 收發器的分立式設計。在該設計中，啟用（RE、DE）、發送 (D) 和接收 (R) 信號通過 MCU 和 RS-485 收發器之間的數字隔離器（例如 ISO7741）進行隔離。圖 1 展示了這種設計的一個示例，其中采用了 ISO7741 和一個 RS-485 收發器（如 THVD1410）。分立式設計的一項主要優勢是能夠靈活地為特定應用選擇理想收發器。然而，由于采用了多芯片設計，其缺點是需要額外的布板空間。

（產品更新：ISO7741 是上一代數字隔離器。對于新設計，TI 推薦使用 ISO6441，這是一款改進了時序和 EMC 性能的新一代引腳對引腳兼容增強型數字隔離器。）

第二種方法是采用集成式設計，將數字隔離器和 RS-485 收發器組合在一個封裝中。ISO1410 在單個封裝中集成了 ISO7741 的堆芯隔離技術以及 THVD1410 收發器。堆芯隔離技術能夠?qū)崿F(xiàn) 1500Vpk 的持續工作電壓、增強的 5kVrms 隔離等級和 100kV/us 的典型共模瞬變抗擾度 (CMTI)。集成的收發器通過 Profibus 合規性、16kV IEC 靜電放電 (ESD) 和 4kV IEC 電快速瞬變脈沖群 (EFT) 在總線上提供高抗噪性，以確保即使在工廠車間等高噪聲環境中也能進行可靠通信。與分立式設計相比，ISO1410 還具有可支持更廣的邏輯側電源這一額外優勢，支持 1.71V 至 5.5V 以實現較低邏輯電平的 MCU 電源和 3V 至 5.5V 的總線側電源。

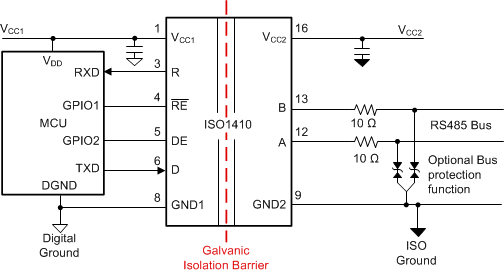

通過將隔離器與收發器組合到一個封裝中，該設計相比分立式設計減少了系統級布板空間。圖 2 所示為如何用 ISO1410 替代 圖 1 的分立式設計。

電源隔離

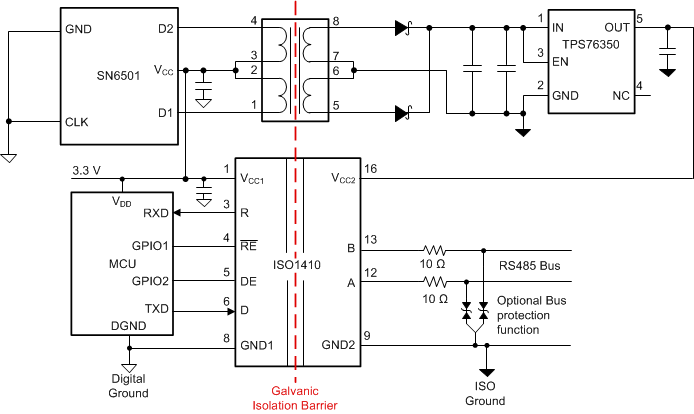

無論選擇哪種方法來隔離 RS-485 信號，都需要一個隔離式電源為數字隔離器的次級側以及 RS-485 收發器或隔離式 RS-485 器件供電。提供隔離式電源的第一種設計如圖 3 所示，其中變壓器驅動以及 SN6501 與一個外部變壓器和 LDO 一同為 ISO1410 提供隔離電源。該設計還可以與分立式設計一同用于信號隔離。

該設計的優勢在于它可實現超過 80% 的效率，并且可選擇變壓器和 LDO 以根據具體設計考慮進行優化。SN6501 可提供最高 1.5W 的功率，如果其他器件需要隔離式電源，則可替換為功率高達 5W 的 SN6505。

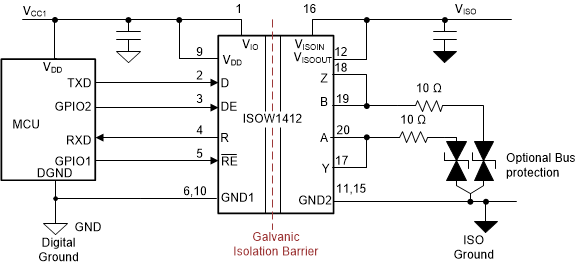

隔離式電源的替代設計是使用帶有集成直流/直流轉換器的隔離式 RS-485 收發器，例如 ISOW1412 或 ISOW1432。該系列器件提供單芯片設計，在單個 20-SOIC 封裝中實現隔離器、收發器和隔離式直流/直流轉換器的功能。圖 4 所示為采用 ISOW1412 的完整信號和電源隔離設計。

ISOW14xx 系列的優勢在于它無需在電路板上安裝變壓器，從而減小電路板尺寸，并且僅需一個單獨的隔離式元件就可以輕松進行認證。這種小型設計在效率上就有所折衷，因?yàn)榧傻叫酒械淖儔浩魈峁┳罡? 47% 的典型效率。采用集成電源設計時，由于變壓器尺寸更小，開關頻率更高，因此與分立式設計相比輻射會更高。雖然輻射高于 SN650x 設計，ISOW14xx 系列的設計確保能夠在兩層 PCB 上僅使用兩個鐵氧體磁珠就滿足 CISPR 32 B 類設備輻射限制要求。

結語

選擇合適的元件對于隔離式 RS-485 系統的設計來說至關重要。選擇分立式還是集成式設計取決于尺寸、設計的簡易性與效率、輻射之間的權衡。隔離式電源的分立式實現可提供更高效率和更低輻射，而集成設計為空間敏感型應用提供了一個緊湊而簡單的設計。
