ZHCAA61A June 2020 – February 2021 ADS8686S , ISO7762 , OPA2180 , REF6025 , UCC12040 , UCC12050
3.1 寬輸入交流模擬輸入模塊的功能塊

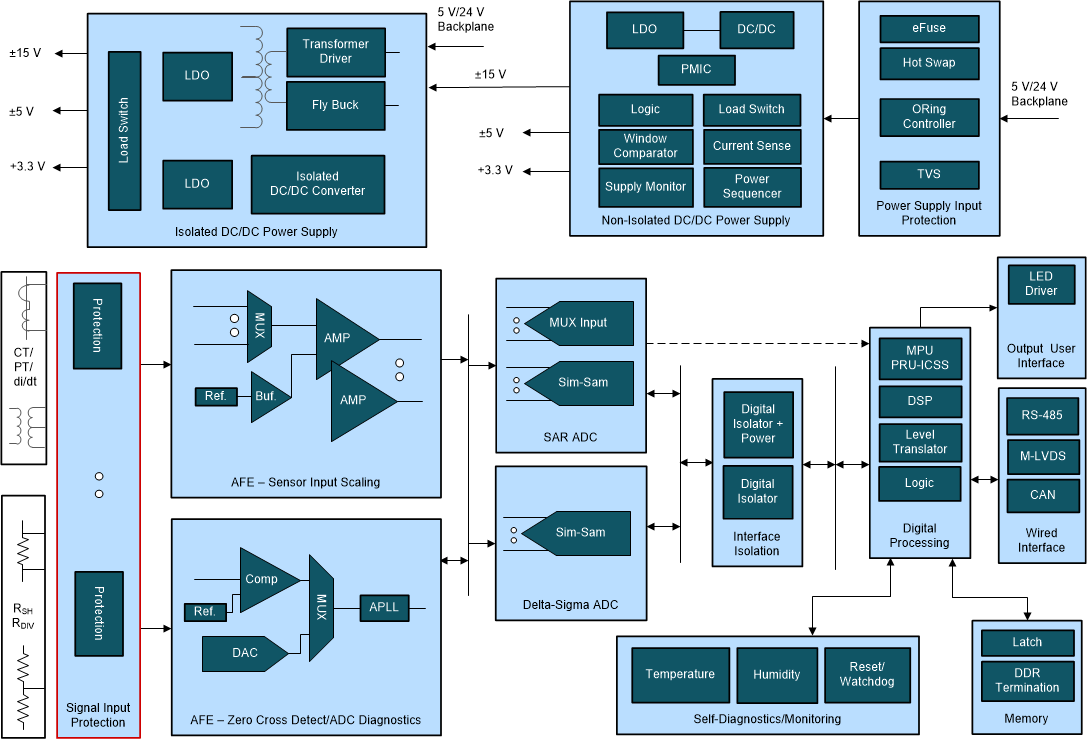

圖 3-1 所示為 AIM 上的主要功能塊。
圖 3-1 寬輸入范圍交流模擬輸入模塊終端設備參考圖- 電壓 傳感器用于轉換 110V 或 230V 次級電壓，電流 傳感器用于將 1-100A 次級電流轉換至可測量的水平
- 可使用基于精密運算放大器或儀表放大器的增益可調放大器，將傳感器輸出調節至 ±10V 的 ADC 輸入范圍，并實現超小的溫漂
- ADC 的輸入會受到設備正常運行期間所產生瞬變的影響，需要加以保護才能可靠運行
- 分辨率為 16 位或更高的精密 ADC，可選擇輸入范圍高達 ±10V 或 ±5V
- 具有更高采樣率和集成特性的 ADC 可簡化系統設計
- 具有輸入過載保護功能的直流/直流轉換器可用于產生雙電源
- ADC 使用串行或并行接口連接到主機，可實現樣片值處理和配置
- 具有過零檢測配置的比較器可實現相干采樣
- 或者，ADC 串行接口可使用具有集成或外部直流/直流電源的數字隔離器與主機隔離
圖 3-2 顯示了 AFE 使用 ADS8686SEVM-PDK 連接到 PHI 主機控制器對 ADS8686S 進行性能測試。
圖 3-2 基于 ADS8686SEVM-PDK 的交流模擬輸入模塊
