ZHCA918B October 2018 – August 2024 ADS9224R , ADS9234R , THS4551 , TMUX1109
| 輸入（THS4551 輸入） | ADC 輸入（THS4551 輸出） | 數字輸出 ADS7042 |
|---|---|---|
| VinP = +0.23V，VinN = +3.866V，VinMin(Dif) = -3.636V | VoutP = +0.23V，VoutN = 3.866V，Vout(Dif) = -3.636V | 8E60H -2908810 |
| VinP = +3.866V，VinN =0.23V，VinMax(Dif) = +3.636V | VoutP = 3.866V，VoutN = +0.23V，Vout(Dif) = +3.636V | 71A0H +2908810 |
| Vcc | Vee | Vref | Vocm |
|---|---|---|---|
| 5 | 0V | 4.096V | 2.048V |
設計說明

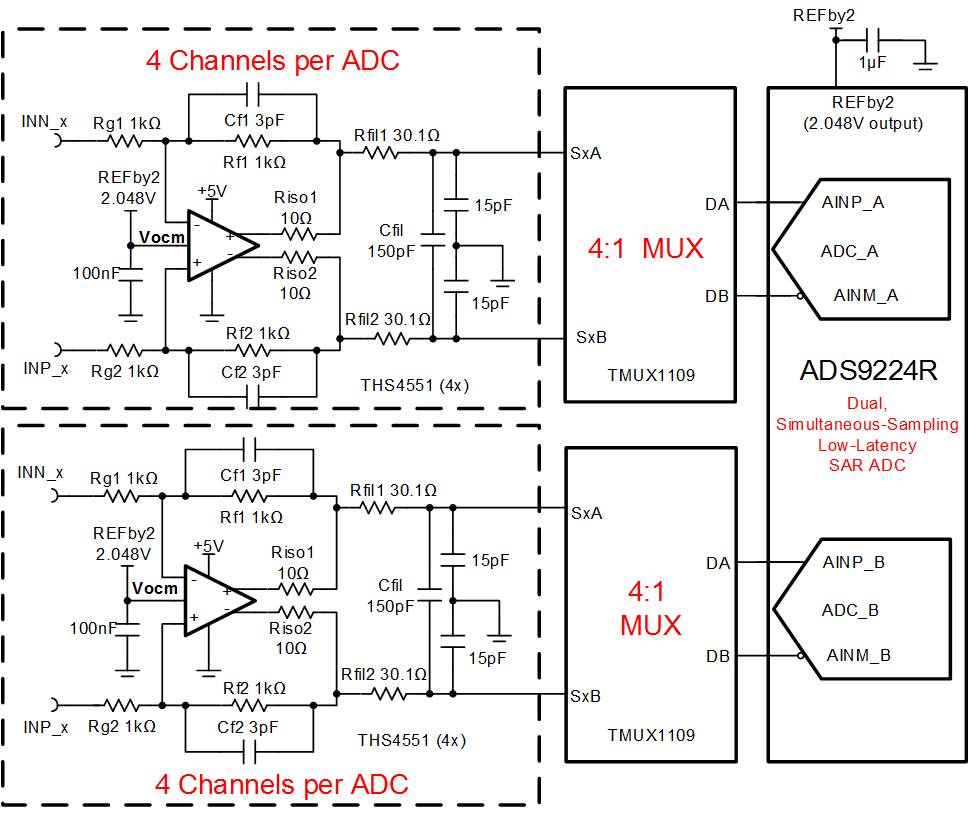

該雙同步采樣 SAR ADC 和 4 × 2 通道多路復用模擬前端數據采集解決方案可以測量 ±3.866V 范圍內的差分電壓信號，支持高達 3MSPS 的 ADC 采樣速率（或 750kSPS/通道的有效采樣速率）和 16 位的分辨率。該電路由雙同步采樣 SAR ADC 組成，每個 SAR ADC 連接到兩個 4:1 (2x) 多路復用器，每個 ADC 提供 4 個差分輸入通道。八個全差分放大器 (FDA) 驅動多路復用 SAR ADC 輸入。該電路適用于精確測量光學模塊 和模擬輸入模塊 等應用中的雙路同步信號。也可用于伺服驅動器控制模塊、伺服驅動器位置反饋 和伺服驅動器位置傳感器 等電機驅動應用。
規格
| 規格 | 目標值 | 計算值 | 仿真值 |
|---|---|---|---|
| 雙通道 ADC 采樣速度 | 3Msps | 3Msps | 3Msps |
| 采樣速率/通道（雙通道，同步） | 750kSPS (3MSPS / 4) |
750kSPS (3-MSPS / 4) |
750-kSPS (3MSPS / 4) |
| 瞬態 ADC 輸入穩定 | << 1 LSB << 125μV |
不適用 | 20μV |
| 噪聲（ADC 輸入端） | 50μVrms | 55.9μVrms | 51.1μVrms |
設計說明
- 由于雙通道同步采樣和高吞吐量 (3MSPS) 要求，選擇了 ADS9224R。
- 選擇 TMUX1109 4:1 (2x) 多路復用器以針對每個 ADC 支持 4 通道差分輸入。
- 確定 ADC 滿量程范圍、分辨率和共模范圍規格?！霸x擇”部分中介紹了該內容。
- 根據共模和輸出擺幅規格，確定 FDA (THS4551) 的線性范圍。“元件選擇”部分中介紹了該內容。
- 為 ADC 輸入端的所有濾波電容器選擇 COG 電容器，以更大程度地減少失真。
- 選擇 FDA 增益電阻器 RF1,2、RG1,2。使用 0.1% 20ppm/°C 薄膜電阻器或更佳的電阻器，以實現良好的精確度、低增益漂移并更大程度地減少失真。
- SAR ADC 前端元件選擇簡介 中介紹了選擇電荷桶電路 Rfil1、Rfil1 和 Cfil 的方法。這些元件值取決于放大器帶寬、數據轉換器采樣速率以及數據轉換器設計。此處所示的規格值可為本示例中的放大器和數據轉換器提供良好的穩定和交流性能。如果改動了設計，必須選擇其他的 RC 濾波器。
- THS4551 通常用于高速精密全差分 SAR 應用，因?yàn)樗哂凶銐虻膸捠?ADC 輸入采樣和多路復用器電荷注入產生的電荷反沖瞬態穩定，并提供到 SAR ADC 電壓范圍的共模電平轉換。
元件選型
瞬態穩定優化
TINA 仿真用于優化 RC 反沖濾波器，以實現穩定性和瞬態穩定。瞬態仿真包含多路復用器 (TMUX1109) 的兩個相鄰?fù)ǖ?。為了?duì)多路復用器掃描序列期間的最壞情況瞬態穩定進行仿真，應將兩個相鄰的通道分別設置為接近正滿量程和負滿量程的電壓。在多路復用器仿真電路中對多路復用器漏極電容和串聯電阻進行了建模。在采集期間，SAR ADC 的采樣保持電容器必須在 SAR ADC 的 16 位分辨率范圍內穩定。該仿真電路的簡化版原理圖如下所示：
多路復用器和 ADC 控制時序

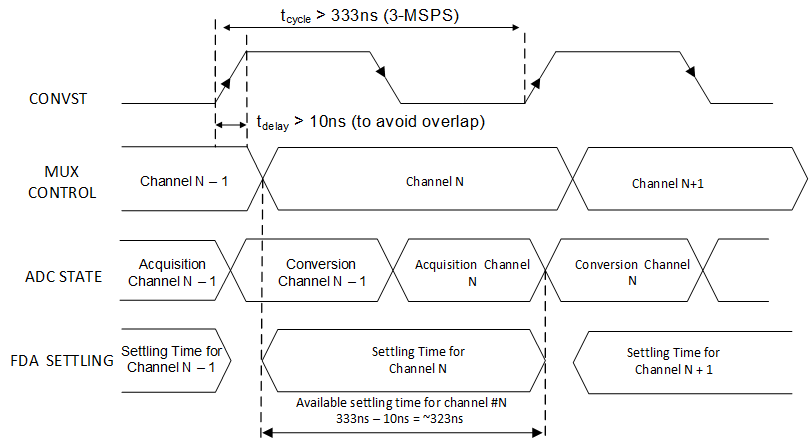

下圖顯示了 ADC 轉換控制 (CONVST) 和多路復用器通道控制時序。ADS9224R 支持 3Msps 的最大采樣速率或 333ns 的最短周期時間。為了避免在 CONVST 信號的上升沿之前切換通道，在 CONVST 上升沿之后的多路復用器通道控制時序中實現了短暫的延遲。有關該主題的詳細理論，請參閱 TI 設計適用于高電壓輸入的 16 位、400kSPS、四通道多路復用器數據采集系統參考設計。
瞬態穩定結果

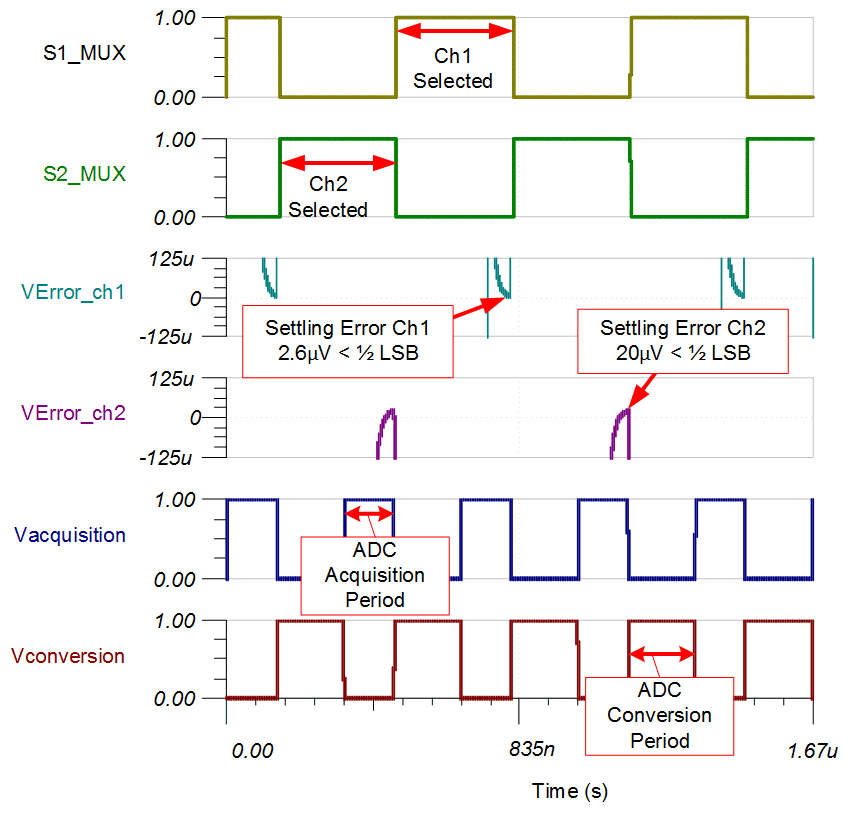

以下 TINA 瞬態仿真顯示了在相鄰多路復用器通道之間發生滿量程階躍變化后 FDA、多路復用器和 SAR ADC 采樣保持的穩定。該類型的仿真表明已正確選擇采樣保持反沖電路和 AFE 放大器電路。請參閱 SAR ADC 前端元件選擇簡介，了解如何選擇 RC 濾波器以實現出色的穩定和交流性能。
交流傳輸特性

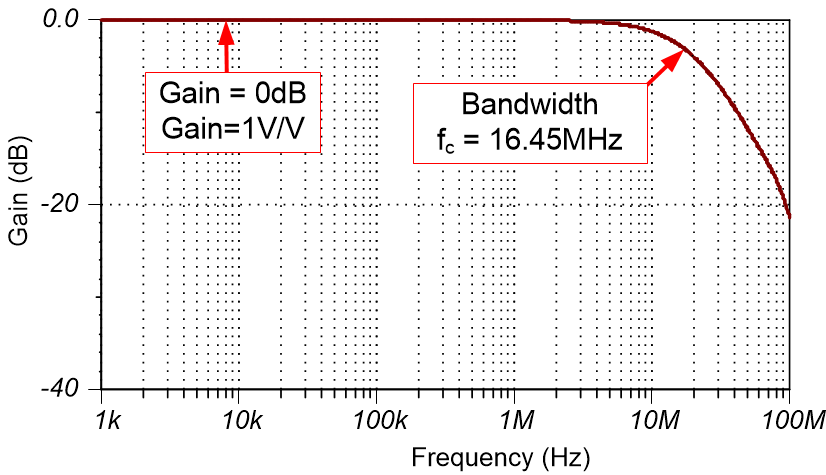

該電路具有 0dB (1V/V) 的增益和 16.45MHz 的仿真頻率帶寬。請注意，計算的帶寬和仿真的帶寬非常接近（計算值 = 17.62MHz，仿真值 = 16.45MHz）。有關帶寬計算和仿真的總體概述，請觀看運算放大器帶寬。
系統帶寬由輸出濾波器進行設置：
穩定性仿真圖

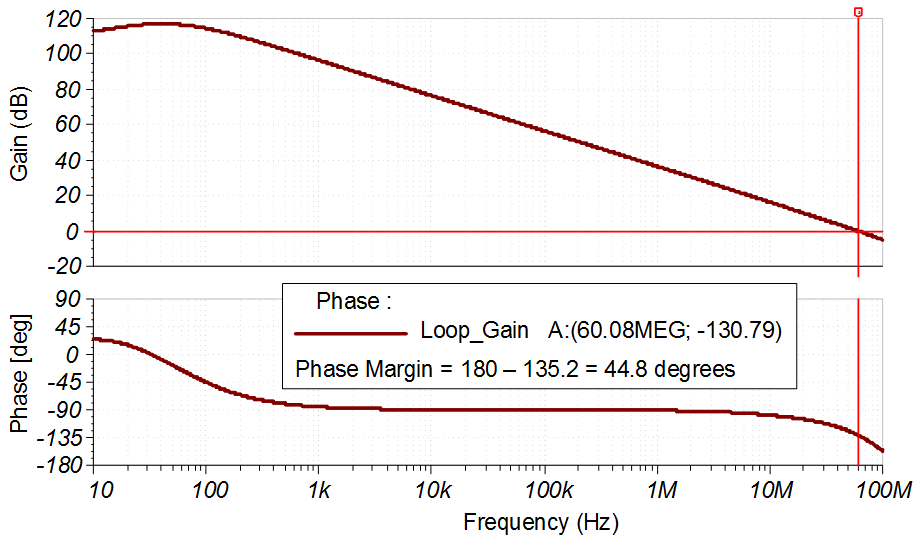

在 TINA 中使用以下電路來測量環路增益并在 TINA 中使用交流分析來驗證相位裕度。在反饋環路中使用電阻器 RISO = 10? 來增大相位裕度。該電路具有良好的穩定性（大約 45 度的相位裕度）。請觀看運算放大器穩定性，以了解有關該主題的詳細理論。
噪聲仿真

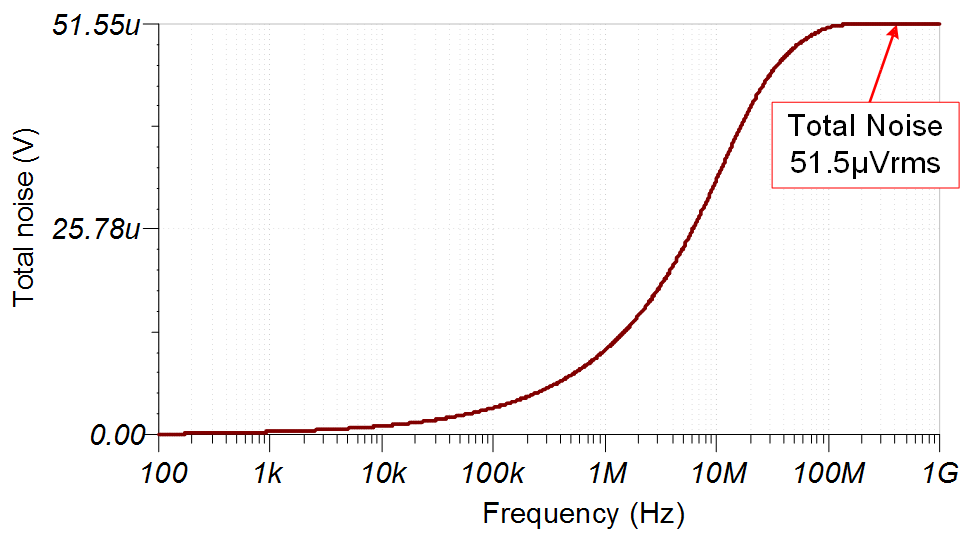

下圖顯示了 FDA 電路的 TINA 仿真總噪聲。請參閱計算 ADC 系統的總噪聲，了解有關此主題的詳細理論。請注意，計算的噪聲和仿真的噪聲非常接近（計算值 = 55.9μVrms，仿真值 = 51.5μVrms）。
設計中采用的器件
| 器件 | 主要特性 | 鏈路 | 其他可能的器件 |
|---|---|---|---|
| ADS9224R | 16 位分辨率，SPI，3MSPS 采樣速率，全差分輸入，集成 2.5V 基準，雙通道，同步采樣，低延遲 | 具有內部基準電壓和增強型 SPI 的 16 位、3MSPS、雙通道、同步采樣 SAR ADC | 模數轉換器 (ADC) |
| THS4551 | 150MHz，3.3nV ÷ √Hz 輸入電壓噪聲，全差分放大器 | 低噪聲精密 150MHz 全差分放大器 | 全差分放大器 |
主要文件鏈接
德州儀器 (TI)，SBAC219 TINA 文件，軟件支持
