ZHCA884A January 2019 – September 2024 OPA1677 , OPA1678 , PCM1753-Q1 , PCM1754-Q1 , PCM5102A
設計目標
| 濾波器輸入 | 截止頻率 | 濾波器增益 |
|---|---|---|
| 4VPP，1.42VRMS | 23kHz 時為 -3dB | –1V/V，0dB |
設計說明

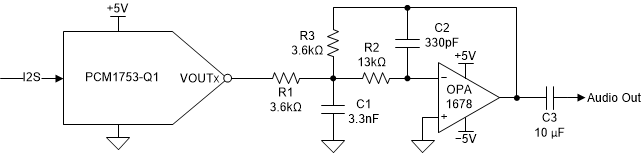

該電路顯示了適用于音頻數模轉換器 (DAC) 應用的二階有源濾波器的實現。在汽車音響主機、家庭影院條形音箱和 AV 接收器之類的應用中，在可聞范圍內（約 20Hz 至 22kHz）最大程度地減小不良噪聲至關重要。因此，許多 Δ-Σ 類型的音頻 DAC 實現了噪聲整形技術，這種技術可以強制可聞范圍內的 DAC 輸出側在過采樣功能所產生的噪聲，該過程稱為“噪聲整形”，而實際噪聲稱為“帶外噪音”。許多常見的音頻 DAC（如 PCM1753-Q1）都具有噪聲整形功能，可將帶外噪聲強制實現為大約數字源的采樣率 fS 50%。盡管該噪聲通常被認為是不可聞的，但它可能對音頻 DAC 輸出端的放大器電路產生不利影響。例如，該帶外噪聲可能被在更高頻率下工作的 D 類放大器混疊回到可聞范圍內。此外，如果未實現濾波，那么該噪聲也會經歷與輸出放大器相同的模擬增益。與簡單的一階 RC 濾波器相比，利用二階有源濾波器設計可以實現更接近可聞頻帶的更高水平的噪聲衰減。此外，由于濾波器中運算放大器的輸出驅動能力，它允許系統音頻輸出的阻抗和電流驅動比音頻 DAC 所能提供更低的阻抗和更強的電流驅動。
設計說明
- 必須注意的是，設計的 fC 針對至少為 44.1kHz 的采樣率（這在音頻系統中很常見）進行了優化。fC 應約為采樣率的 50%，以衰減來自 Δ-Σ 調制器的帶外噪聲。如果使用了更高頻率的采樣率，請在頻域中進一步向外移動截止頻率，以允許來自音頻 DAC 的更寬帶寬。
- 并非所有音頻 DAC 都需要二階有源濾波器。某些音頻 DAC 具有不同的噪聲整形架構，可使帶外噪聲更加遠離可聞范圍，這意味著簡單的 RC 濾波器可能足以衰減不需要的噪聲。
- 大多數音頻系統都具有直流阻斷電容器，以允許音頻輸出以接地為參考中心。在該設計中，將阻斷電容器直接放在 DAC 的輸出端，但由于放大器也會有一些小的偏移，因此電容器通常直接放置在濾波器的輸出端，或者放置在有源濾波器所連接的放大器或耳機驅動器的輸入端。
設計步驟
- 根據應用需求選擇 DAC。考慮所需的信噪比 (SNR)、總諧波失真和噪聲 (THD+N) 以及支持的 I2S 接口采樣率。雖然大多數音頻 DAC 支持 16kHz 至 192kHz 的采樣率，但并非所有音頻 DAC 都支持 384kHz 或 768kHz 等采樣率。較高的采樣率會導致噪聲整形，從而使帶外噪聲進一步遠離可聞范圍，但并非所有音頻源都能提供這些采樣率。
- 為設計選擇的放大器 (OPA1678) 是 CMOS 輸入放大器。與 JFET 類型的放大器相比，在較低的頻率下，CMOS 輸入放大器在放大器輸入端具有較低的電流噪聲。電流噪聲會轉換為輸出端的電壓噪聲，因為濾波器具有輸入大電阻值，因此選擇具有低電流噪聲的放大器非常重要。
- 選擇濾波器的電阻器和電容器值，從而在大約 23kHz 處具有一個
–3dB 點?？梢允褂靡韵鹿接嬎汶娐返?fC：
- 用于濾波器的電容器必須為 COG/NP0 型陶瓷電容器。COG/NP0 型電容器具有較低的電容電壓系數，這意味著組件的電容值受器件兩端電壓偏置的影響較小。由于電容器是濾波器性能的關鍵，因此應避免在信號路徑中使用其他類型的陶瓷電容器。
- 建議針對濾波器中的電阻元件使用薄膜電阻器。所有電阻都具有取決于電阻和溫度的電壓噪聲，這很好理解，如下面的第一個公式所示。但電阻還具有電流噪聲，該噪聲取決于電阻器兩端的電壓、頻率和常數
C（取決于電阻器的構成材料），如下面的第二個公式所示。ST = 4kRT
其中
- k 是玻爾茲曼常數
- R 是電阻
- T 是溫度
SE = ( C × U2 ) ÷ ?其中
- C 是源自電阻器材料的常數
- U 是電阻器兩端的差分電壓
- ? 是頻率
仿真濾波器響應

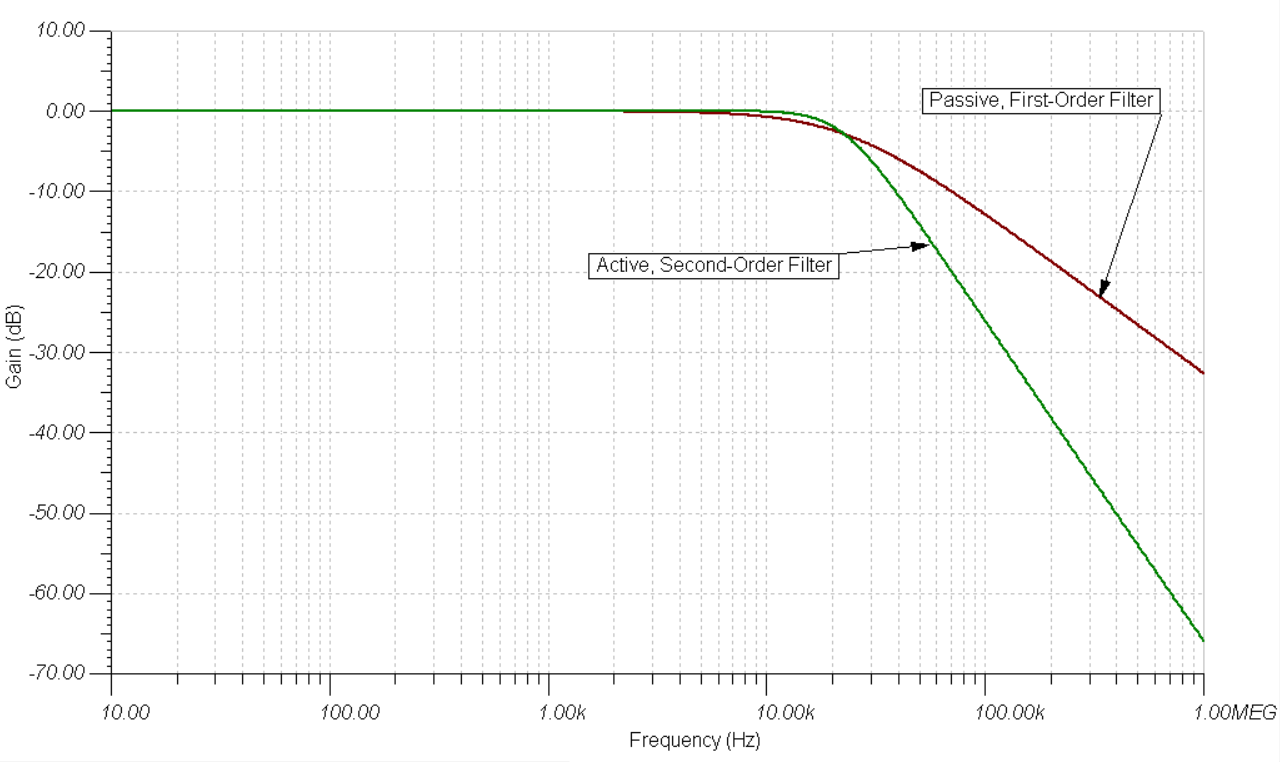

下圖顯示了二階有源濾波器的仿真濾波器響應以及具有大致相同 fC 的簡單一階 RC 濾波器的響應。請注意，一階濾波器的濾波器滾降為 –20dB/十倍頻程，而有源濾波器的滾降為 –40dB/十倍頻程。
仿真噪聲性能

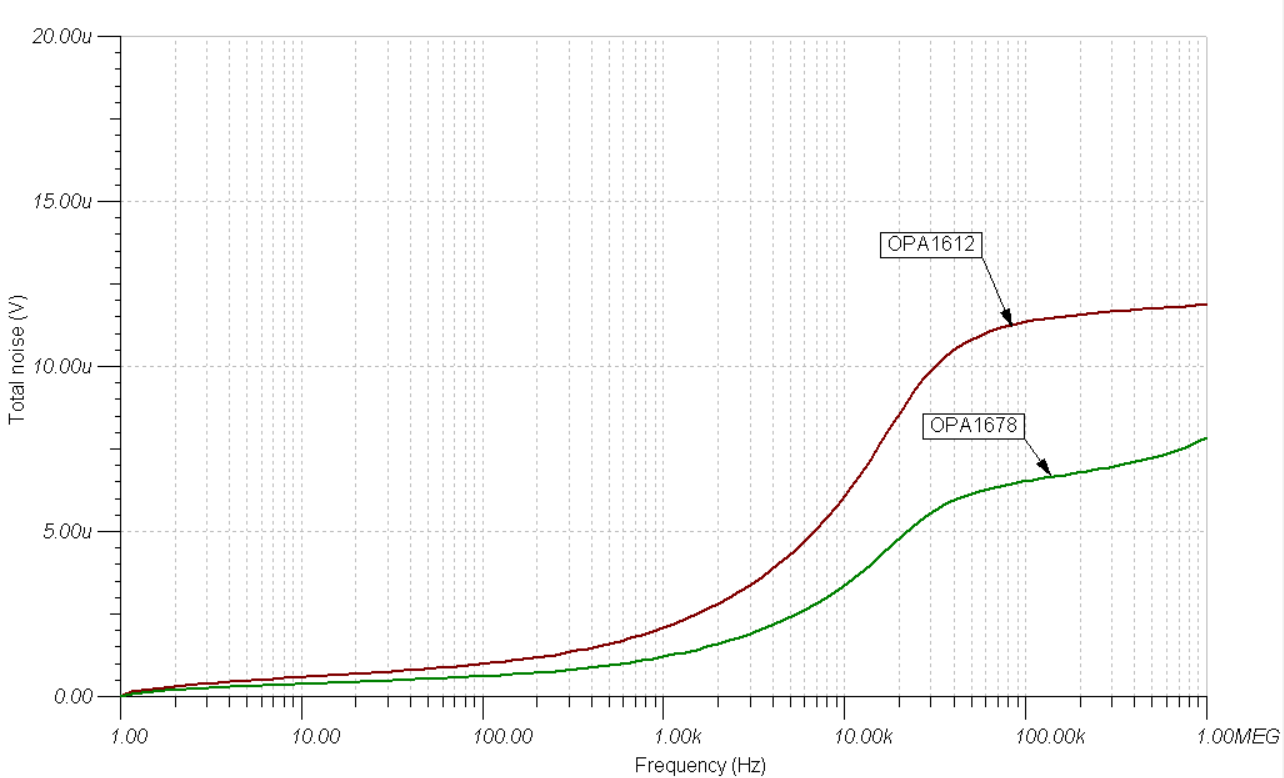

下圖顯示了電路的仿真總噪聲成分（DAC 除外）。使用 OPA1678 和 OPA1612 線對其進行了仿真，前者在 1kHz 下具有 4.5nV/√Hz 的噪聲，后者在 1kHz 下具有 1.1 nV/√Hz 的噪聲。結果表明，盡管 OPA1612 具有較低的電壓噪聲，但與 OPA1678 相比，系統中電流噪聲的成分也會導致 OPA1612 中具有更大的總噪聲。
測量的輸出頻譜

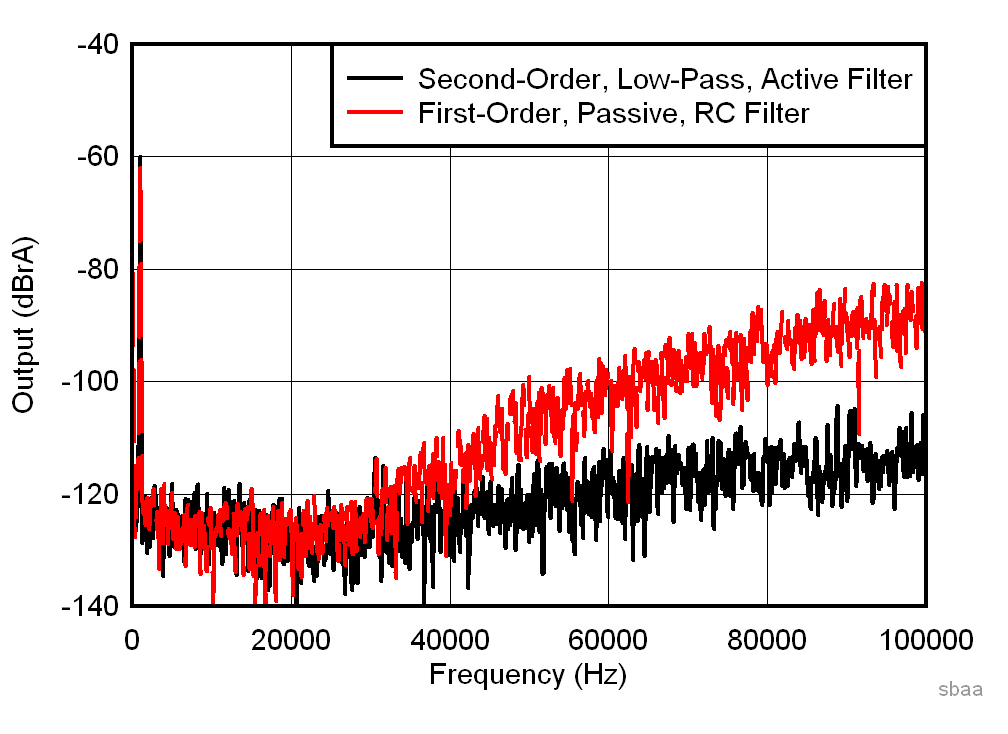

使用二階有源濾波器和一階 RC 濾波器在頻域中測量了 DAC 的輸出。DAC 的輸出在 1kHz 頻率下設置為 –60dB 滿標度振幅，采樣率為 48kHz。
下圖顯示，帶外噪聲在大約 24kHz 處開始增大，這是在進行 PCM1753-Q1 噪聲整形情況下的預期結果。在 100kHz 下，二階濾波器的輸出比 RC 濾波器約低 20dB。
設計中采用的器件
| 器件 | 主要特性 | 鏈路 | 其他可能的器件 |
|---|---|---|---|
| PCM1753-Q1，PCM1754-Q1 (1) |
24 位分辨率、106dB 典型 SNR、0.002% 典型 THD+N、單端、電壓輸出音頻 DAC | 汽車類 106dB SNR 立體聲數模轉換器 (DAC)（軟件控制） | 音頻 DAC |
| OPA1678 | 適用于音頻應用的低失真、低噪聲、低輸入電流雙路放大器 | 單通道 450nA 毫微功耗精密運算放大器 | 音頻運算放大器概述 |
設計參考資料
德州儀器 (TI)，SBAM410 電路源文件，軟件
其他鏈接：
德州儀器 (TI)，精密 DAC 學習中心，產品系列概述
德州儀器 (TI)，設計高端音頻系統，視頻
德州儀器 (TI)，音頻 DAC，產品系列概述
