ZHCA877A January 2019 – September 2024 THS4131 , THS4561
設計目標
| 輸入 | 輸出 | 電源 | |
|---|---|---|---|
| 單端 | 差分 | Vcc | Vee |
| 0V 至 1V | 16Vpp | 10V | 0V |
| 輸出共模 | 3dB 帶寬 | 交流增益 (Gac) |
|---|---|---|
| 5V | 3MHz | 16 V/V |
設計說明
該設計將全差分放大器 (FDA) 作為單端輸入至差分輸出放大器。
設計說明
- R4/R3 比率與 R2/(R5||R6) 相同，可以設置放大器增益。
- 單端輸入和差分輸入之間的主要區別在于可用輸入擺幅僅為一半。這是因?yàn)槠渲幸粋€輸入電壓固定為參考值。
- 建議將此參考值設置為中等輸入信號范圍，而不是最小輸入范圍，以便在測得的差分輸入中產生極性反轉。這保留了輸出交叉的能力，由此 FDA 可以實現兩倍的輸出擺幅。
- 基準電壓阻抗必須等于信號輸入電阻。要做到這一點，需要創建戴維南等效電阻分壓器，該分壓器具有正確的基準電壓與阻抗。
設計步驟
- 找到 Vs = 10V 時產生 0.5V、1kΩ 參考值的電阻分壓器。
- 確認 0V 最小輸入電壓和 1V 最大輸入電壓產生的輸出是否在 9.4V 范圍 (Vocm = 5V) 內。
電阻分壓器作為 0.5V 基準時，所測得的 0V VIN 差分輸入為：
- 輸出為：
- 同樣，對于 1V 輸入：
注：
基準電壓為 0V 時，1V 輸入會導致輸出電壓大于放大器的輸出范圍最大值。
設計仿真

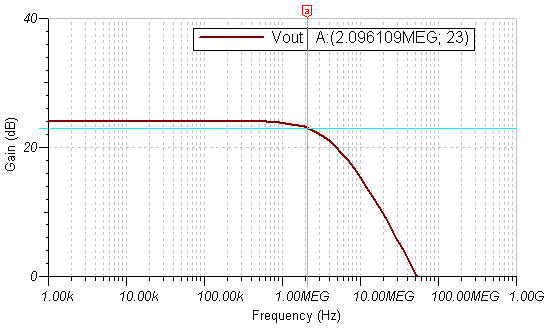

交流仿真結果

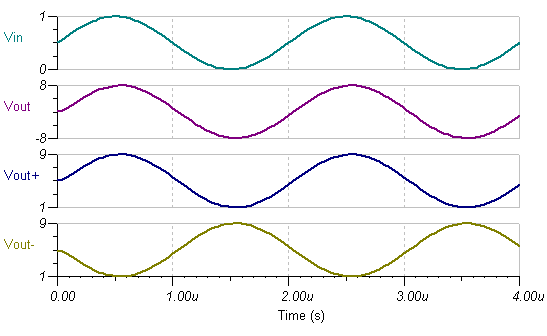

瞬態仿真結果設計參考資料
德州儀器 (TI)，設計前端以驅動差分 ADC，高精度實驗室視頻
設計特色運算放大器
| THS4561 | |
|---|---|
| Vss | 3V 至 13.5V |
| VinCM | Vee-0.1V 至 Vcc-1.1V |
| Vout | Vee + 0.2V 至 Vcc - 0.2V |
| Vos | 待定 |
| Iq | 待定 |
| Ib | 待定 |
| UGBW | 70MHz |
| SR | 4.4V/μs |
| 通道數 | 1 |
| THS4561 | |
設計備選運算放大器
| THS4131 | |
|---|---|
| Vss | 5V 至 33V |
| VinCM | Vee+1.3V 至 Vcc-0.1V |
| Vout | 不確定 |
| Vos | 2mV |
| Iq | 14mA |
| Ib | 2μA |
| UGBW | 80MHz |
| SR | 52V/μs |
| 通道數 | 1 |
| THS4131 | |
