1 特性

• 60A 持續運行電流能力
• 電流 30A 時，系統效率為 93.4%
• 電流 30A 時，低功耗損耗為 2.8W
• 高頻工作（高達 1.25MHz）
• 支持強制連續傳導模式 (FCCM) 的二極管仿真模式
• 溫度補償雙向電流感測
• 模擬溫度輸出（0°C 時 400mV）
• 故障監控
  • 高端短路、過流和過熱保護
• 3.3V 和 5V 脈寬調制 (PWM) 信號兼容
• 三態 PWM 輸入
• 集成型自舉二極管
• 用于擊穿保護的經優化死區時間
• 高密度 5mm × 6mm SON 封裝
• 超低電感封裝
• 系統已優化的 PCB 封裝
• 符合 RoHS 環保標準 – 無鉛引腳鍍層
• 無鹵素

2 應用

• 多相位同步降壓轉換器
  • 高頻 應用
  • 高電流、低占空比 應用
• 負載點 (POL) 直流/直流轉換器
• 內存和圖形卡
• 臺式機和服務器 VR11.x / VR12.x V 內核和存儲器同步轉換器

3 說明

CSD95378BQ5M NexFET™智能功率級的設計針對高功率、高密度同步降壓轉換器中的使用進行了高度優化。這款產品集成了驅動器 IC 和功率 MOSFET 來完善功率級開關功能。該組合可在
5mm x 6mm 小型封裝中提供高電流、高效率的高速切換功能。它還集成了準確電流感測和溫度感測功能，以簡化系統設計并提高準確度。此外，PCB 封裝已經過優化，可幫助減少設計時間并簡化總體系統設計的完成。

1. 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

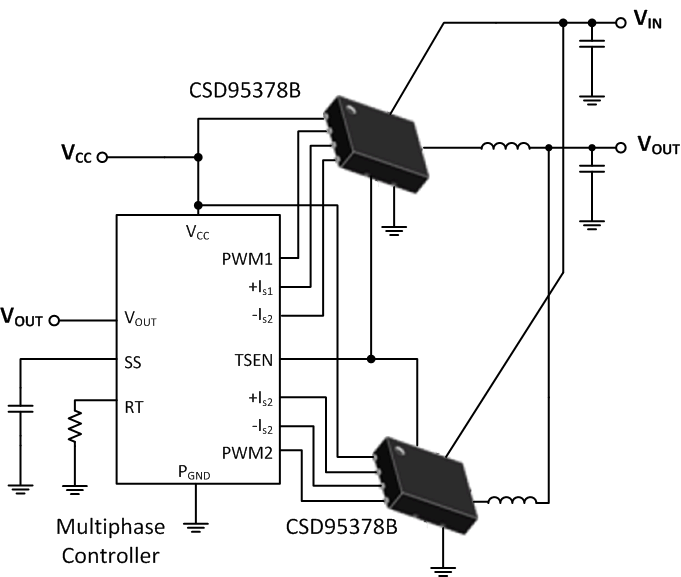

應用圖表

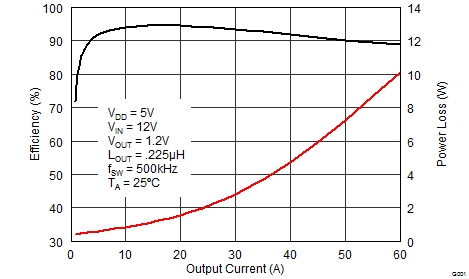

典型功率級效率與功率損耗
