1 特性

• 16 通道全套模擬前端 (AFE)：
  • LNA、VCAT、PGA、LPF、ADC和 CW 混頻器
• LNA 具有可編程增益：
  • 增益：24dB、18dB 以及 12dB
  • 線性輸入范圍：
    0.25V_PP、0.5V_PP 以及 1V_PP
  • 輸入引入噪聲：
    0.63nV/√Hz、0.7nV/√Hz 以及 0.9nV/√Hz
  • 可編程有源終端
• 壓控衰減器 (VCAT)：40dB
• 可編程增益放大器 (PGA)：
  24dB 和 30dB
• 總信號鏈增益：54dB（最大值）
• 三階線性相位 LPF：
  • 10MHz、15MHz、20MHz、30MHz、35MHz 以及 50MHz
• 模數轉換器 (ADC)：
  • 14 位 ADC：65MSPS 時 75dBFS SNR
  • 12 位 ADC：80MSPS 時 72dBFS SNR
• 低壓差分信令 (LVDS) 接口最大速度達 1Gbps
• 噪聲和功率優化（全通道）：
  • 0.75nV/√Hz、65MSPS 時每通道 140mW
  • 1.1nV/√Hz、40MSPS 時每通道 91.5mW
  • CW 模式下每通道 80mW
• 出色的器件間增益匹配:
  • ±0.5dB（典型值）和 ±1.1dB（最大值）
• 低諧波失真
• 快速且持續的過載恢復
• CWD 無源混頻器：
  • 低近端相位噪聲：
    在偏離 2.5MHz 載波信號 1KHz 時為 –156dBc/Hz
  • 相位分辨率：λ/16
  • 支持 16X、8X、4X 和 1X CW 時鐘
  • CWD 高通濾波器可抑制低于 1kHz 的干擾低頻信號
• 數字 特性：
  • ADC 之后的數字 I/Q 解調器：
    • 分?jǐn)?shù)抽取濾波器 M = 1 至 63（遞增步長為 0.25X）
    • 數據吞吐量在抽取后降低
    • 帶有 32 種預設配置文件的片上隨機存取存儲器 (RAM)
• 5Gbps JESD 接口：
  • JESD204B 子類 0、1 和 2
  • 每條 JESD 信道包含 2、4 或 8 條通道
• 小型封裝：15mm × 15mm NFBGA-289

2 應用

• 醫療超聲波成像
• 無損檢測設備
• 聲納成像設備

3 說明

AFE58JD18 是一套高度集成的模擬前端 (AFE) 解決方案，專用于需要高性能和小尺寸的超聲波系統。

如需完整數據表或其他設計資源，請點擊：請求獲取 AFE58JD18

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

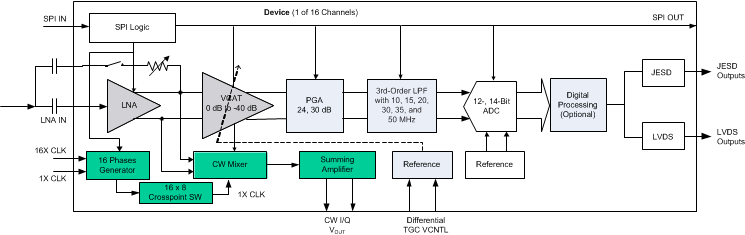

簡化框圖
