1 特性
- 符合汽車應用 標準
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 集成模擬前端包括：
- 30dB PGA 增益時的輸入相關噪聲：
- 對于 15dB LNA 增益為 2.9nV/√Hz
- HIGH_POW_LNA 模式下，對于 18dB LNA 增益為 2.0nV/√Hz
- 通道上的同時采樣
- 可編程 LNA 增益：
12dB，15dB，16.5dB 和 18dB - 可編程均衡器模式
- 內置診斷模式
- 溫度傳感器
- 可編程增益放大器 (PGA)：
- 0dB 至 30dB（步長 3dB）
- 可編程、三階、抗混疊濾波器：
- 7MHz，8MHz，10.5MHz 和 12MHz
- 模數轉換器 (ADC)：
- 四通道，每通道 12 位，25 每秒百萬次采樣 (MSPS)
- 無需為基準提供外部去耦合
- 并行 CMOS 輸出
- 每通道速率為 25MSPS 時，每通道總內核功率為 64mW
- 電源：1.8V 和 3.3V
- 封裝：9mm x 9mm 超薄四方扁平無引線 (VQFN)-64
2 應用
- 汽車?yán)走_(dá)
- 數據采集
- SONAR™
3 說明
AFE5401-Q1 是一款模擬前端 (AFE)，主要面向 注重 集成度的應用。此器件包括四個通道，其中每個通道由一個低噪聲放大器 (LNA)，一個可編程均衡器 (EQ)，一個可編程增益放大器 (PGA)，和一個抗混疊濾波器，以及后面的高速，12 位模數轉換器 (ADC) 組成，每通道速度 25MSPS。
四個差分輸入對中的每一個由 LNA 放大，之后是一個可調增益范圍在 0dB 至 30dB 之間的 PGA。對于每條通道，在 PGA 和 ADC 之間還集成了一個抗混疊、低通濾波器 (LPF)。
每個 LNA，PGA 和抗混疊濾波器輸出為差分輸出（被限制在 2VPP）?？够殳B濾波器驅動片上，12 位，25MSPS ADC。四個 ADC 輸出在一條 12 位，并行，CMOS 輸出總線上復用。
此器件采用 9mm x 9mm VQFN-64 封裝，并且在 -40°C 至 +105°C 的溫度范圍內額定運行。要獲得更多信息，請與 AFE5401_info@list.ti.com 聯系。
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

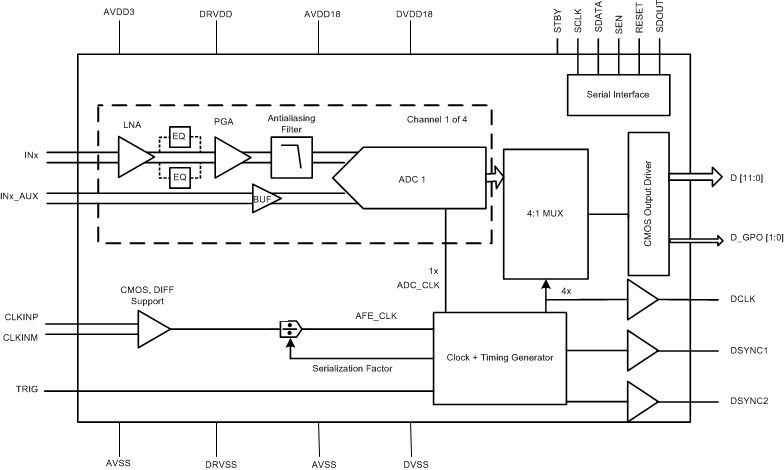

簡化電路原理圖
