7.3.5 振蕩器
UCCx813-x 振蕩器在 RC 上生成鋸齒波形。上升時間由 RT 和 CT 的時間常數決定。下降時間由 CT 和約 130Ω 的內部晶體管導通電阻決定。在下降時間內，輸出關閉，最大占空比降低至 50% 或 100% 以下，具體取決于器件型號。計時電容器的較大值會增加放電時間并略微降低最大占空比和頻率，如 圖 6-6 和 圖 6-5 所示。

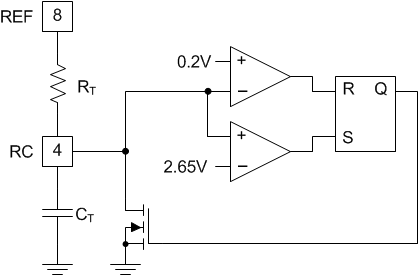

圖 7-6 振蕩器等效電路除了單引腳編程之外，UCCx813-x BiCMOS 系列的振蕩器部分與 UC3842 類型有一些相似之處。它仍然使用連接到參考電壓的電阻器和接地的電容器來對振蕩器頻率進行編程，最高可達 1MHz。由于低功耗運行需要更低的充電電流，因此必須更改計時元件的數值。振蕩器的幾個特性已針對高速、抗噪運行進行了優化。振蕩器的峰值振幅已從 UC3842 系列的 1.7V 增加到 2.45V（典型值）。振蕩器下限閾值已降至約 0.2V，而上限閾值則保持在約 2.65V，相當接近原始的 2.8V。
計時電容器的放電電流已從大約 8mA 增加到近 20mA 的峰值。這可以通過與接地的放電開關串聯的約 130Ω 電阻來表示。為了在高頻率運行下實現短暫的死區時間和高占空比，必須要有更高的電流。實際應用中可能會在 1MHz 的開關頻率下使用這些器件。

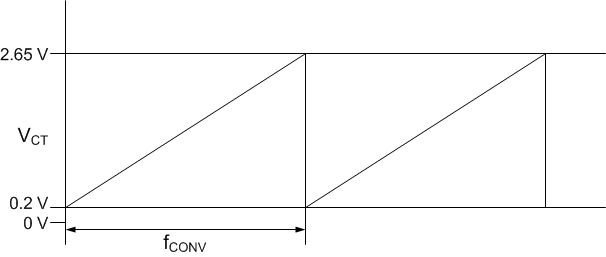

圖 7-7 RC 處的振蕩器波形

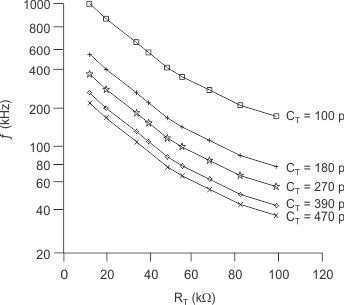

圖 7-8 幾個 CT 下振蕩器頻率與 RT 間的關系
