7.3.8 最小關斷時間調整（死區時間控制）
死區時間 用于描述每個振蕩器周期內 PWM 輸出的確保關斷時間。它的作用是用于確保即使在最大占空比下，也有足夠的時間復位磁電路元件并防止飽和。UCC2813-x-Q1 PWM 系列的死區時間由內部 130Ω 放電阻抗和計時電容器值決定。較大的電容值可延長死區時間，而較小的電容值會在相同工作頻率下產生更高的最大占空比。圖 7-10 中提供了死區時間與計時電容值之間的關系曲線。通過在 RC 引腳和計時元件之間添加一個低阻值電阻器，可以進一步增加死區時間，如 圖 7-11 所示。如 圖 7-12 中的曲線所示，死區時間隨著放電電阻值增加到大約 470Ω 而增加。必須避免使用較高的電阻，因為這些電阻會縮短死區時間并減小振蕩器峰值間振幅。通過降低 RT 灌入過多電流 (1mA)，會使振蕩器無法放電到 0.2V 的下比較器閾值電壓，從而 凍結 振蕩器關閉。添加此放電控制電阻器會對振蕩器編程有一些影響。首先，它會在放電間隔期間向電容器引入直流失調電壓，但不會在計時周期的充電間隔內引入直流失調電壓，從而降低可用的峰值間計時電容器振幅。由于峰值間幅度降低，CT 的確切值可能需要調整才能獲得正確的振蕩器頻率。一種替代方法是保持相同值的計時電容器并同時調整計時電阻器和放電電阻器值，因為這些值都可以輕松以更精細的數值遞增。

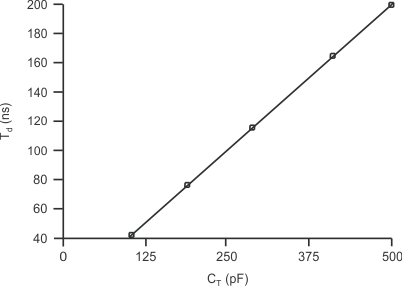

圖 7-10 最小死區時間與 CT 間的關系
| RT = 20kΩ |
圖 7-11 電路產生受控的最大占空比
