7.3.12 過流保護和全周期重啟
UCC2813-x-Q1 器件內的一個獨立過流比較器可處理電源輸出短路或嚴重過載的情況。該過流比較器具有 1.5V 閾值，還由前沿消隱信號進行選通，以防止誤觸發。觸發后，過流比較器會使用內部軟啟動電容器，在嘗試重試之前產生延遲。此延遲時間通常被稱為 斷續，用于顯著降低主轉換器和開關元件的輸入功率和耗散功率。全周期軟啟動確保在故障條件下，連續嘗試運行之間有超過大于 3ms 的可預測延遲。圖 7-18 中所示的電路和 圖 7-19 中的時序圖顯示了器件如何響應嚴重故障，例如飽和電感器。當首次檢測到峰值電流故障時，內部軟啟動電容器會立即放電并保持放電狀態，直到故障清除。同時，PWM 輸出關閉并保持關斷。當故障清除時，電容器會緩慢充電并允許誤差放大器輸出 (COMP) 上升。當 COMP 高到足以啟用輸出時，另一個故障發生，鎖存 PWM 輸出，但軟啟動電容器在放電之前仍繼續上升到 4V，并允許啟動新的周期。這意味著對于嚴重故障，連續重試次數的間隔為軟啟動電容器充滿電所需的時間。TI 建議在高頻應用中使用低泄漏變壓器設計，以激活過流保護功能。否則，開關電流可能無法充分上升，不能在前沿消隱持續時間內觸發過流比較器。這種情況會導致逐周期電流限制比較器（而不是過流比較器）持續循環觸發。這將導致主轉換器在開關頻率下出現短暫的高功耗持續時間。過流比較器的目的是將這些條件下的有效重試率降低到幾毫秒，從而顯著降低轉換器的短路功率耗散。

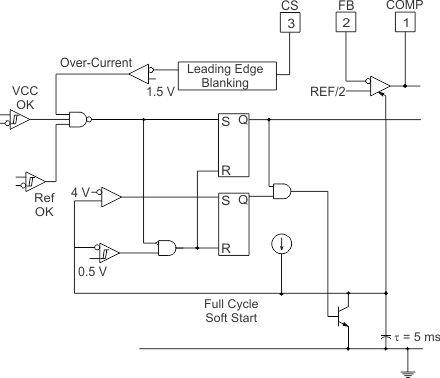

圖 7-18 過流保護的詳細方框圖

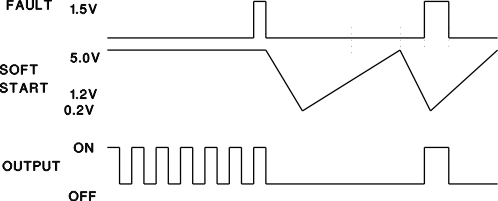

圖 7-19 CS 上重復故障的器件行為
