7.3.1.3 RC 引腳

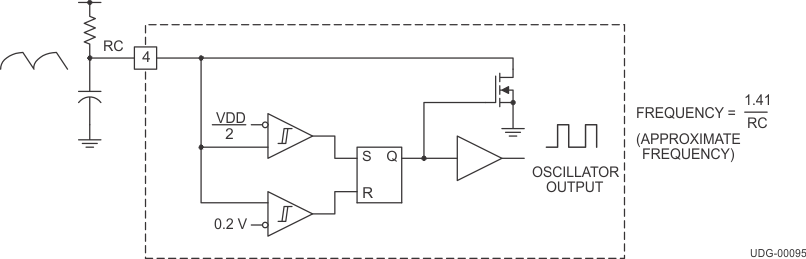

UCC2808Ax-Q1 的振蕩器在內部連接 VDD 和 GND，因此電源軌的波動只會給頻率穩定性帶來最小的影響。圖 7-2 顯示了振蕩器方框圖。
只需兩個元件即可對振蕩器進行編程：一個電阻器（連接到 VDD 和 RC）和一個電容器（連接到 RC 和 GND）。振蕩器近似頻率計算如下：
方程式 1.
其中
- 頻率的單位為赫茲 (Hz)
- 電阻的單位為 Ω
- 電容的單位為法拉 (F)
計時電阻器的建議范圍為 10kΩ 至 200kΩ，計時電容器的范圍為 100pF 至 1000pF。避免計時電阻器小于 10kΩ。
為了獲得最佳性能，使計時電容器引線連接到 GND，計時電阻器引線連接自 VDD，并且計時元件和 RC 之間的引線盡可能短。建議對外部計時網絡使用單獨的接地和 VDD 布線。
A. 振蕩器在 RC 上生成鋸齒波形。在 RC 上升時間，輸出級交替導通，但在 RC 下降時間，兩個輸出級都關閉。輸出級以 1/2 振蕩器頻率開關，兩個輸出的驗證占空比均小于 50%。
圖 7-2 振蕩器方框圖
