ZHCSIP1G April 1999 – July 2025 UCC2808A-1 , UCC2808A-2 , UCC3808A-1 , UCC3808A-2
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- PW|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
UCCx808A 器件是 BiCMOS 推挽式高速低功耗脈寬調制器系列。UCCx808A-x 包含離線或直流/直流固定頻率電流模式開關電源所需的所有控制和驅動電路，且所需器件數最少。
UCCx808A 雙路輸出驅動級以推挽式配置排列。兩個輸出都使用切換觸發器以振蕩器頻率的一半進行切換。兩個輸出之間的死區時間通常為 60ns 至 200ns，具體取決于計時電容器和電阻器的值，從而將每個輸出級占空比限制為小于 50%。
UCCx808A 系列提供了多種封裝選項、溫度范圍選項以及欠壓鎖定電平選擇。該系列具有適用于離線和電池供電系統的 UVLO 閾值和遲滯選項。
UCCx808A 是 UCC3808 系列的增強版本。顯著區別在于，A 版本在 CS 引腳與接地之間配備一個內部放電晶體管，該晶體管在振蕩器死區時間內的每個時鐘周期激活。該功能可在每個周期內使 CS 引腳上的任何濾波電容放電，并有助于更大限度地減小濾波電容值和電流檢測延遲。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| UCC2808A-1、 UCC2808A-2、 UCC3808A-2 |
D (SOIC. 8) | 4.9mm × 6mm |
| PW（TSSOP，8） | 3mm × 6.4mm | |
| UCC3808A-1 | D（SOIC，8） | 4.9mm × 6mm |
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

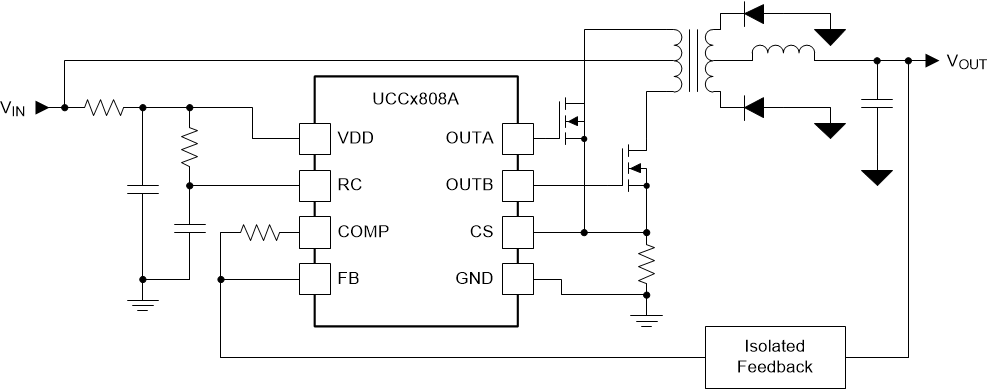

簡化版應用
