8.2.2.6.2 補償環路
為了獲得良好的瞬態響應，最終設計的帶寬必須盡可能大。使用方程式 36，CCM 反激式的帶寬 fBW 被限制為 RHP 零點頻率的 ?，或大概為 1.9kHz。
fBW 下開環功率級的增益為–22.4dB，fBW 下的相位為 –87°。首先選擇輸出電壓檢測電阻值。輸出檢測電阻器選型基于可用功耗，在本例中，假設檢測電流為 1mA。
反饋放大器則選用了 TL431。在給定 2.5V 基準電壓的條件下，可使用 方程式 37 和 方程式 38 來選擇電壓檢測分壓器 RFBU 和 RFBB。
第二步是讓補償器零點 fCZ 處于 190Hz。這是穿越頻率的 1/10。選擇 CZ 作為 10nF 的固定值，并根據 方程式 39 選擇零點電阻值。
然后在右半平面零點或 ESR 零點的較低頻率處放置一個極點。根據之前的分析，右半平面零點位于 7.65kHz 處，ESR 零點位于 6kHz 處，因此補償極點必須設置在 6kHz 處。該極點可通過初級側誤差放大器引入。RFB 和 CFB 可提供必要的極點。選擇 10kΩ 電阻作為 RFB，并根據 方程式 40 選用 CFB。
基于補償環路結構，將整個補償環路傳遞函數寫成方程式 41。
在該公式中，CTR 是光耦合器的電流傳輸比。CTR 的額定值選定為 1。REG 是光下拉電阻，選擇 1kΩ 作為默認值。此公式中唯一需要確定的值是 RLED。在穿越頻率處，整個環路增益必須等于 1。據此計算出的 RLED 為 1.62kΩ。
最終的閉環波特圖如 圖 8-4 和 圖 8-5 所示。該轉換器可實現約 2kHz 的穿越頻率和約 70o 的相位裕度。
TI 建議檢查所有臨界情況下的環路穩定性，包括元件公差，以確保系統穩定性。

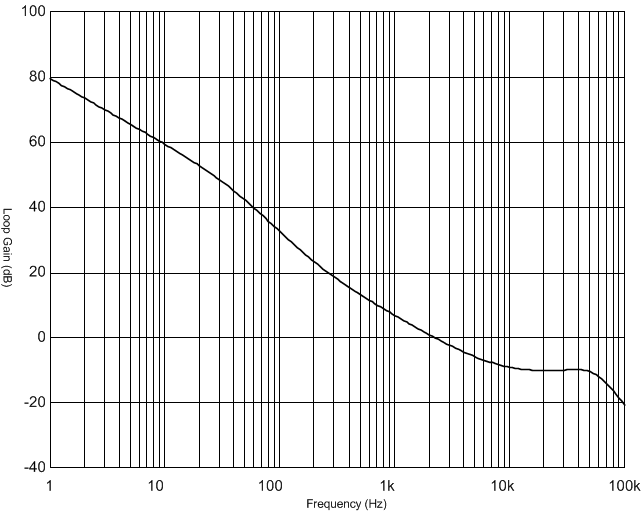

圖 8-4 轉換器閉環波特圖 - 增益

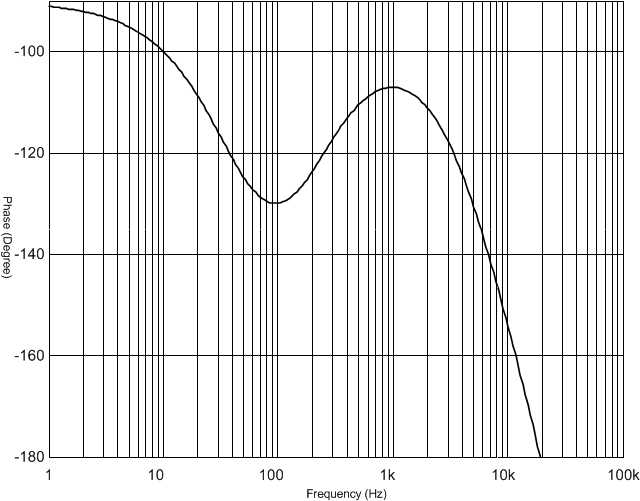

圖 8-5 轉換器閉環波特圖 - 相位
