訂購信息

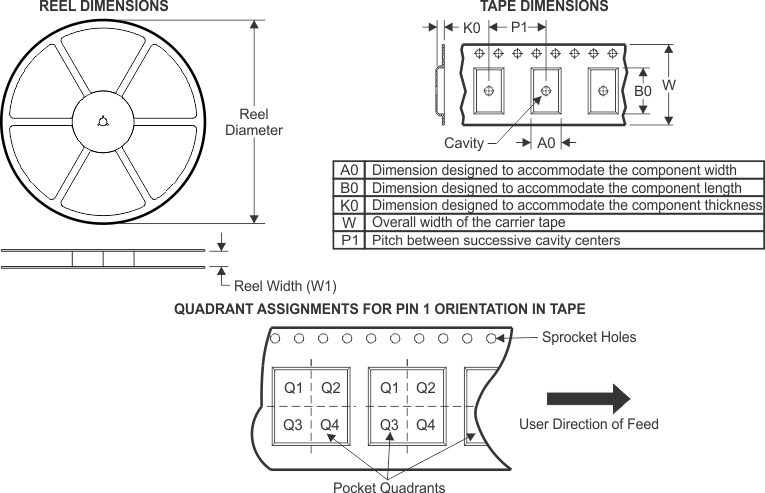

12.2 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCC27301ADR | SOIC | D | 8 | 330 | 12.5 | 6.4 | 5.2 | 2.1 | 8 | 12 | Q1 | |
| UCC27301ADRCR | VSON | DRC | 10 |

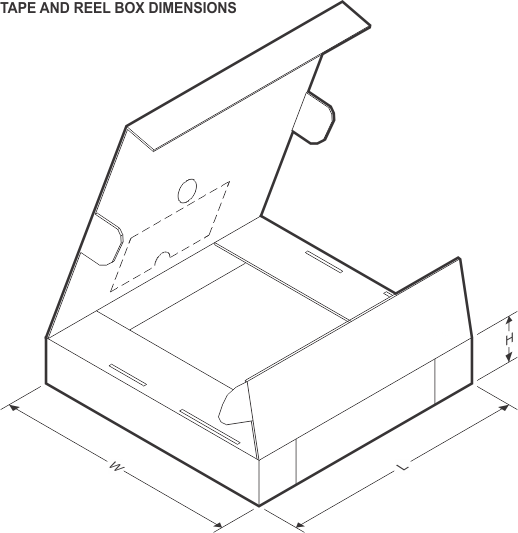

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| UCC27301ADR | SOIC | D | 8 | 340.5 | 336.1 | 25 | |
| UCC27301ADRCR | VSON | DRC | 10 |
