6.3.4 欠壓鎖定
UCx84xA 器件具有欠壓鎖定保護電路，可在加電和斷電序列期間執行受控操作。UCx842A、UCx843A、UCx844A 和 UCx845A 器件的欠壓鎖定閾值針對兩組應用（離線電源和 DC-DC 轉換器）進行了優化。UCx842A 和 UCx844A 器件具有更寬的 VCCON 至 VCCOFF 范圍，非常適合離線交流輸入應用。UCx843A 和 UCx845A 控制器的 VCCON 至 VCCOFF 遲滯要窄很多，可用于將輸入視為已調節的直流/直流應用。
在 UVLO 期間，IC 通常會消耗 0.3mA 的電源電流。該 VCC 電流比 UCx84x 系列要小很多，從而降低了線路消耗的功率。降低的啟動電流在離線電源中尤其值得關注，其中 IC 通過高壓直流電源軌上電，然后自舉到主變壓器上的輔助繞組。接下來，功率在啟動電阻器中耗散，該電阻器的阻值由 IC 的啟動電流決定。與 UCx84x 系列相比，UCx84xA 版本系列將其降低了 50%，從而將電阻器功率損耗降低了相同的百分比。一旦超過導通閾值，IC 電源電流通常會增加至大概 11mA。在欠壓鎖定期間，UCx84xA 系列器件會防止功率 MOSFET 由于上電時的米勒 效應而發生寄生性導通。這種設計針對低圖騰柱晶體管在欠壓鎖定期間的運行進行了改進，使 IC 能夠在低至 0.7V 的飽和電壓下灌入更高的電流（高達 10mA），而 UCx84x 器件在相同條件下最多僅灌入 0.2mA 的電流。

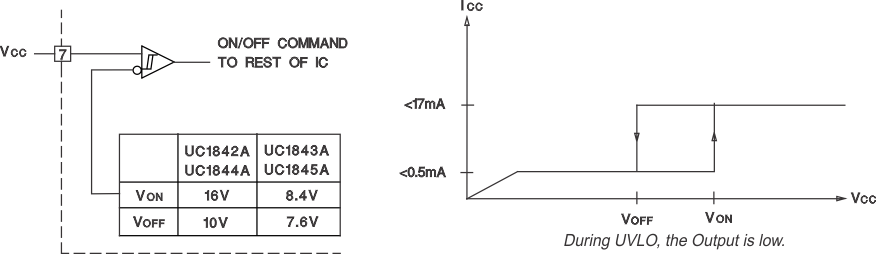

圖 6-3 欠壓鎖定
