8.1 應用信息

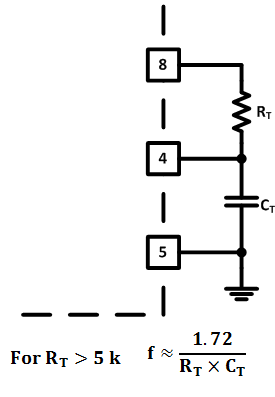

圖 8-1 振蕩器

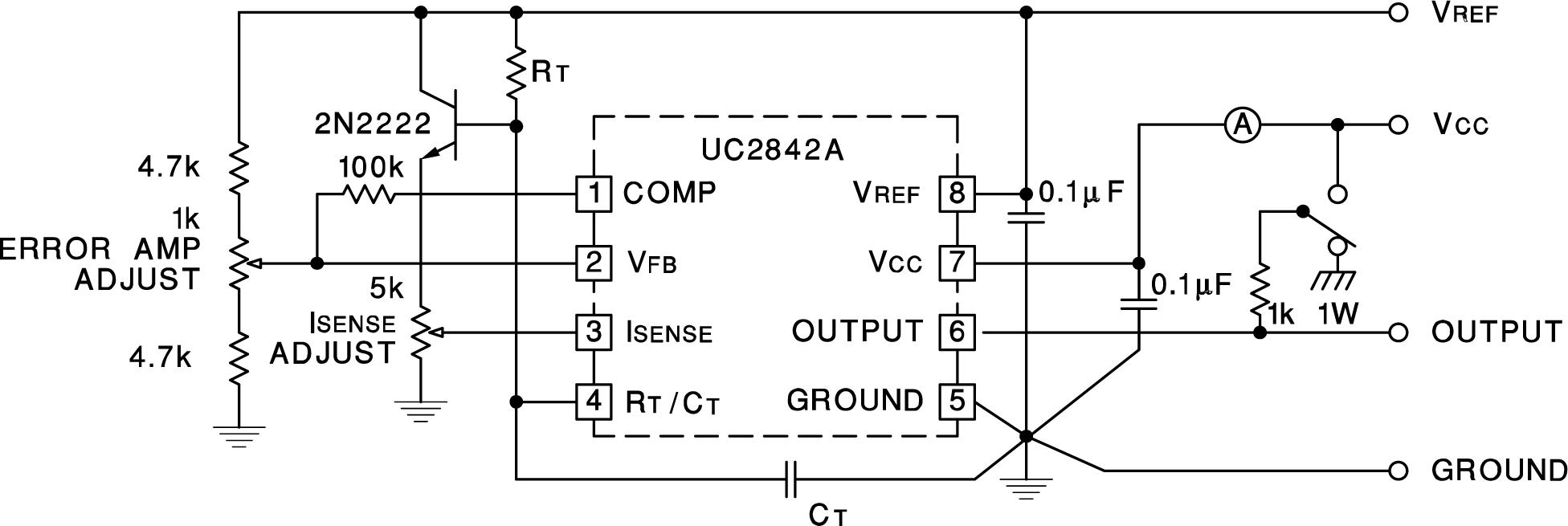

圖 8-2 開環實驗室測試裝置與容性負載相關的高峰值電流要求使用謹慎的接地技術。計時電容器和旁路電容器必須在單點接地中靠近引腳 5 進行連接。晶體管和 5k 電位器用于對振蕩器波形進行采樣，并向引腳 3 施加可調斜坡。

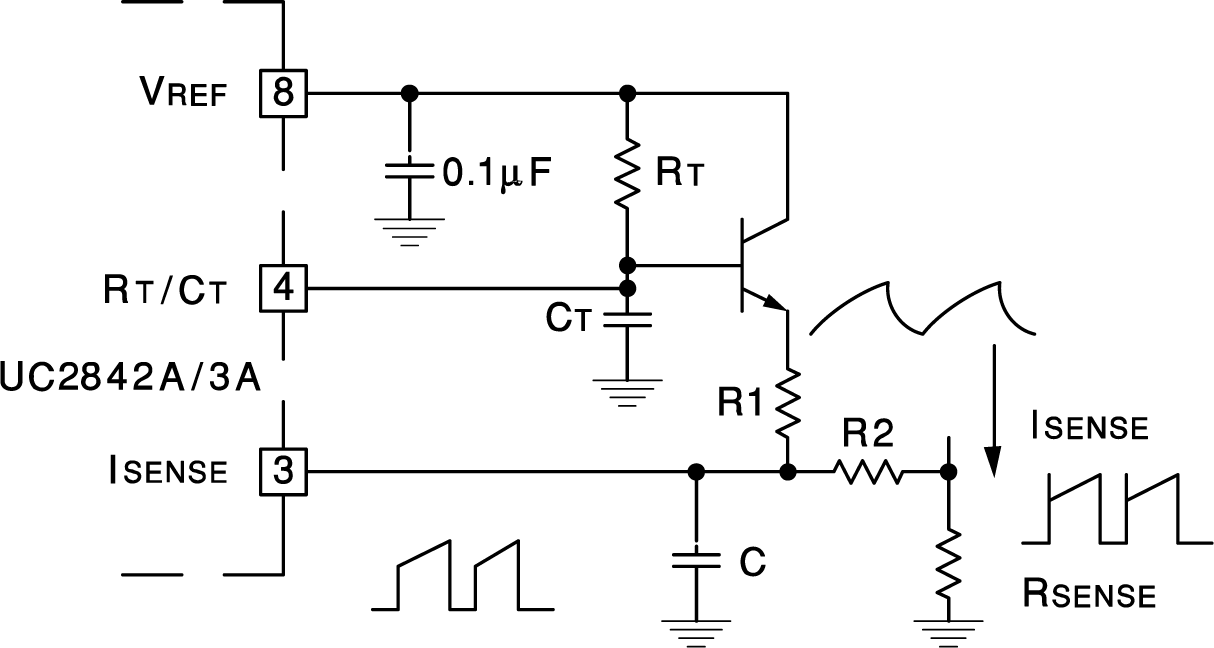

圖 8-3 斜率壓縮振蕩器斜坡的一部分可以與電流檢測信號進行電阻求和，為需要超過 50% 占空比的轉換器提供斜率補償。請注意，電容器 C 與 R2 形成一個濾波器，以抑制前沿開關尖峰。

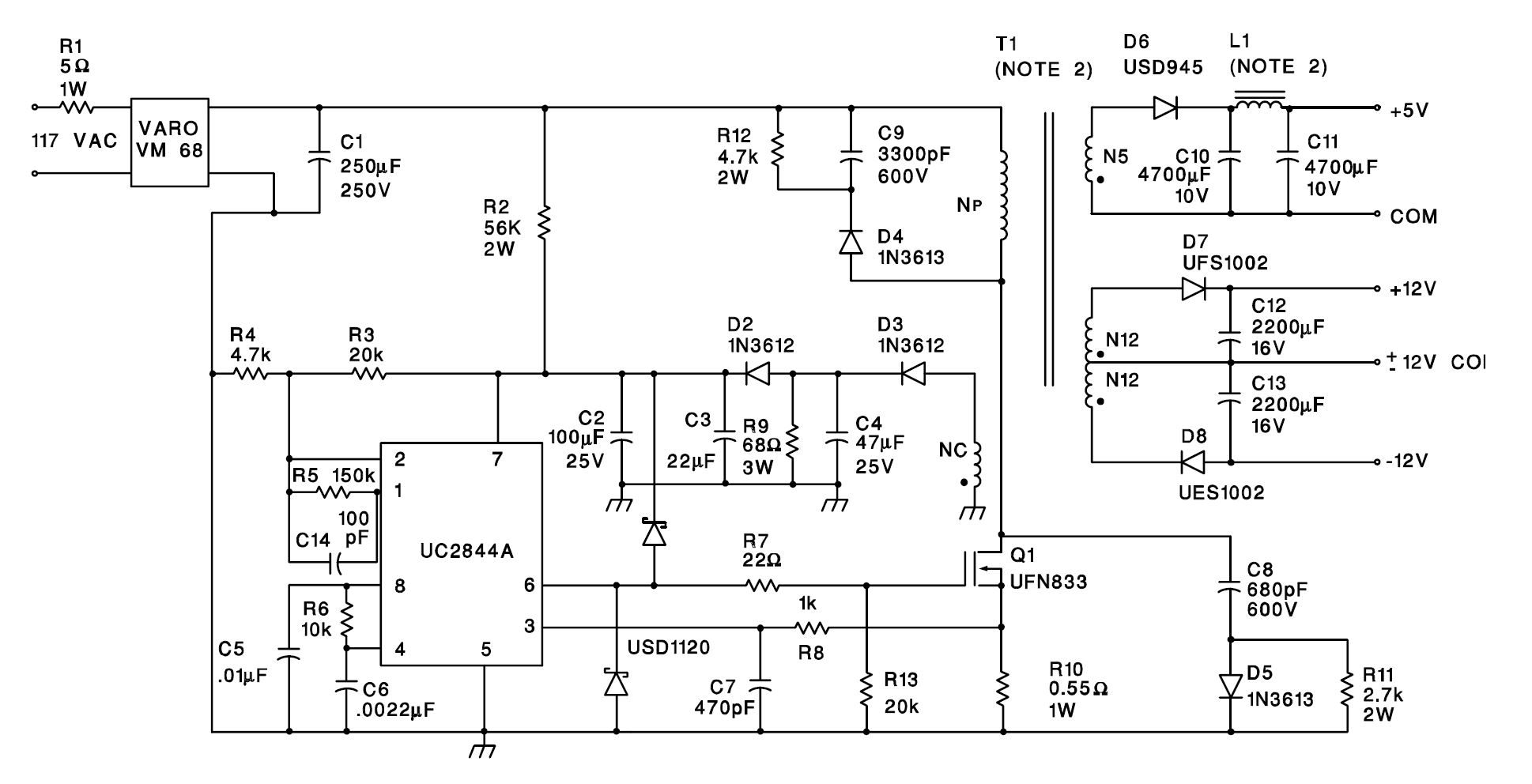

圖 8-4 離線反激式穩壓器
- 輸入電壓：95VAC 至 130VAC (50Hz/60Hz)
- 線路隔離：3750V
- 開關頻率為 40kHz
- 效率，滿負載：70%
- 輸出電壓：
- +5V，±5%；1A 至 4A 負載
- +12V，±3%；0.1A 至 0.3A 負載紋波電壓：100mV P-P 最大值
- -12V，±3%；0.1A 至 0.3A 負載紋波電壓：100mV P-P 最大值
