7.3.4 具有低輸出電阻的誤差放大器

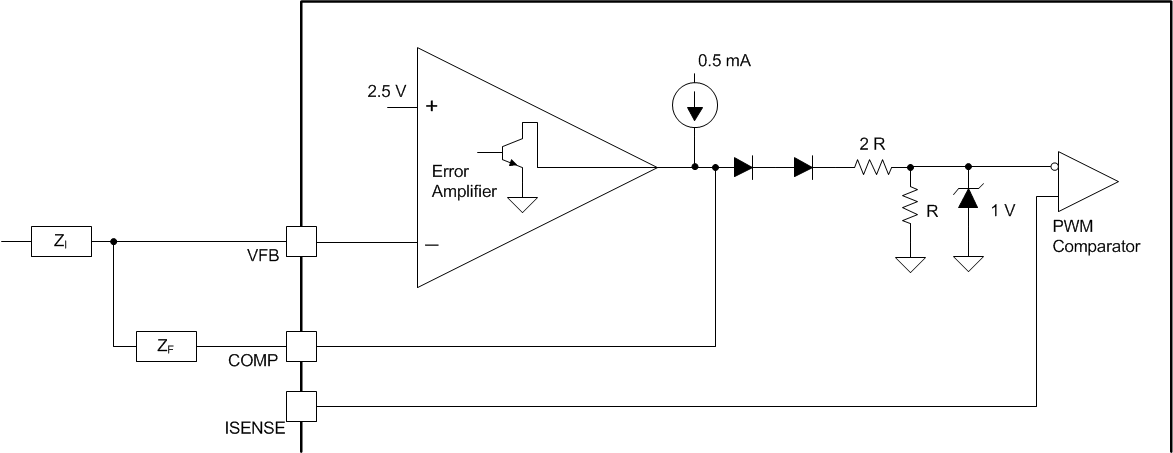

誤差放大器輸出是與電流源并聯的開路集電極。由于輸出電阻低，誤差放大器反饋的補償引腳輸入可以使用各種阻抗網絡。誤差放大器輸出 COMP 通過使用外部次級側可調節穩壓器（如 TL431），常用作次級側調節的控制端口，以通過光隔離器跨次級到初級隔離邊界發送誤差信號，在此配置中，將 COMP 引腳直接連接到光隔離器反饋。在初級側，UCx48x 誤差放大器的反相輸入 VFB 必須連接到 GROUND。當 VFB 連接到 GROUND 時，誤差放大器輸出 COMP 會被強制處于高電平狀態并拉出電流，通常為 0.8mA。光隔離器必須克服源電流能力，以將 COMP 引腳控制在誤差放大器輸出高電平 VOH 以下。
對于初級側調節，使用電阻分壓器配置誤差放大器 VFB 的反相輸入，以提供與正在調節的轉換器輸出電壓成比例的信號。在 VFB 和 COMP 之間添加電壓環路補償元件。誤差放大器的內部非反相輸入微調為 2.5V。為了獲得最佳的穩定性，應保持 VFB 引線長度盡可能短，并將 VFB 上的雜散電容降至最低。
COMP 上的內部電阻分壓器保持在 R:2R 比率，這些內部電阻器的特定值在任何應用中都不是關鍵。
