ZHCS910B November 2011 – April 2016 TXS0206A
PRODUCTION DATA.
| MIN | MAX | UNIT | |||
|---|---|---|---|---|---|
| VCCA | Supply voltage, A-Port | –0.5 | 4.6 | V | |
| VCCB | Supply voltage, B-Port | –0.5 | 4.6 | V | |
| VI | Input voltage | I/O ports (A port) | –0.5 | 4.6 | V |
| I/O ports (B port) | –0.5 | 4.6 | |||
| Control inputs | –0.5 | 4.6 | |||
| VO | Voltage range applied to any output in the high-impedance or power-off state | A port | –0.5 | 4.6 | V |
| B port | –0.5 | 4.6 | |||
| VO | Voltage range applied to any output in the high or low state | A port | –0.5 | 4.6 | V |
| B port | –0.5 | 4.6 | |||
| IIK | Input clamp current | VI < 0 | –50 | mA | |
| IOK | Output clamp current | VO < 0 | –50 | mA | |
| IO | Continuous output current | ±50 | mA | ||
| Continuous current through VCCA or GND | ±100 | mA | |||
| Tstg | Storage temperature | –65 | 150 | °C | |
| VALUE | UNIT | |||
|---|---|---|---|---|
| V(ESD) | Electrostatic discharge | Human-body model (HBM), per ANSI/ESDA/JEDEC JS-001(1) | ±2500 | V |
| Charged-device model (CDM), per JEDEC specification JESD22-C101(2) | ±1500 | |||
| Machine model (MM) | ±250 | |||
| VCCA | VCCB | MIN | MAX | UNIT | |||
|---|---|---|---|---|---|---|---|
| VCCA | Supply voltage | 1.1 | 3.6 | V | |||
| VCCB | Supply voltage | 1.1 | 3.6 | V | |||
| VIH | High-level input voltage | A-Port CMD and DATA I/Os B-Port CMD and DATA I/Os |
1.1 V to 1.95 V | 1.1 V to 1.95 V | VCCI – 0.2 | VCCI | V |
| 1.95 V to 3.6 V | 1.95 V to 3.6 V | ||||||
| EN and CLKA | 1.1 V to 3.6 V | 1.1 V to 3.6 V | VCCI × 0.65 | VCCI | |||
| VIL | Low-level input voltage | A-Port CMD and DATA I/Os B-Port CMD and DATA I/Os |
1.1 V to 1.95 V | 1.1 V to 1.95 V | 0 | 0.15 | V |
| 1.95 V to 3.6 V | 1.95 V to 3.6 V | ||||||
| EN and CLKA | 1.1 V to 3.6 V | 1.1 V to 3.6 V | 0 | VCCI × 0.35 | |||
| VO | Output voltage | Active state | 0 | VCCO | V | ||
| 3-state | 0 | 3.6 | |||||
| IOH | High-level output current (CLK-f output) | 1.1 V to 3.6 V | 1.1 V to 3.6 V | –100 | µA | ||
| 1.1 V to 1.3 V | –0.5 | mA | |||||
| 1.4 V to 1.6 V | –1 | ||||||
| 1.65 V to 1.95 V | –2 | ||||||
| 2.3 V to 2.7 V | –4 | ||||||
| 3 V to 3.6 V | –8 | ||||||
| IOL | Low-level output current (CLK-f output) | 1.1 V to 3.6 V | 1.1 V to 3.6 V | 100 | μA | ||
| 1.1 V to 1.3 V | 0.5 | mA | |||||
| 1.4 V to 1.6 V | 1 | ||||||
| 1.65 V to 1.95 V | 2 | ||||||
| 2.3 V to 2.7 V | 4 | ||||||
| 3 V to 3.6 V | 8 | ||||||
| IOH | High-level output current (CLK output) | 1.1 V to 3.6 V | 1.1 V to 3.6 V | –100 | μA | ||
| 1.1 V to 1.3 V | –0.5 | mA | |||||
| 1.4 V to 1.6 V | –1 | ||||||
| 1.65 V to 1.95 V | –2 | ||||||
| 2.3 V to 2.7 V | –4 | ||||||
| 3 V to 3.6 V | –8 | ||||||
| IOL | Low-level output current (CLK output) | 1.1 V to 3.6 V | 1.1 V to 3.6 V | 100 | µA | ||
| 1.1 V to 1.3 V | 0.5 | mA | |||||
| 1.4 V to 1.6 V | 1 | ||||||
| 1.65 V to 1.95 V | 2 | ||||||
| 2.3 V to 2.7 V | 4 | ||||||
| 3 V to 3.6 V | 8 | ||||||
| Δt/Δv | Input transition rise or fall rate | 5 | ns/V | ||||
| TA | Operating free-air temperature | –40 | 85 | °C | |||
| THERMAL METRIC(1) | TXS0206A | UNIT | ||
|---|---|---|---|---|
| YFP (DSBGA) | ||||
| 20 PINS | ||||
| RθJA | Junction-to-ambient thermal resistance | 71.1 | °C/W | |
| RθJC(top) | Junction-to-case (top) thermal resistance | 0.5 | °C/W | |
| RθJB | Junction-to-board thermal resistance | 10.4 | °C/W | |
| ψJT | Junction-to-top characterization parameter | 2 | °C/W | |
| ψJB | Junction-to-board characterization parameter | 10.4 | °C/W | |
| PARAMETER | TEST CONDITIONS | VCCA | VCCB | MIN | TYP(1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| VOH | A port (CLK-f output) |
IOH = –100 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCA × 0.8 | V | |||
| IOH = –0.5 mA | 1.1 V | 1.65 V to 3.6 V | 0.8 | ||||||
| IOH = –1 mA | 1.4 V | 1.65 V to 3.6 V | 1.05 | ||||||
| IOH = –2 mA | 1.65 V | 1.65 V to 3.6 V | 1.2 | ||||||
| IOH = –4 mA | 2.3 V | 1.65 V to 3.6 V | 1.75 | ||||||
| IOH = –8 mA | 3 V | 1.65 V to 3.6 V | 2.3 | ||||||
| A port (DAT and CMD outputs) |
IOH = –20 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCA × 0.8 | |||||

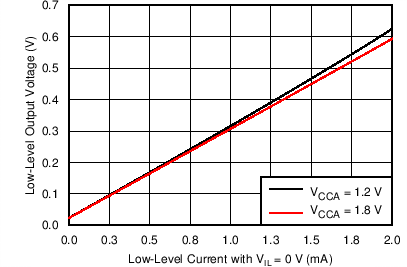

| VOL | A port (CLK-f output) |
IOL = 100 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCA × 0.2 | V | |||
| IOL = 0.5 mA | 1.1 V | 1.65 V to 3.6 V | 0.35 | ||||||
| IOL = 1 mA | 1.4 V | 1.65 V to 3.6 V | 0.35 | ||||||
| IOL = 2 mA | 1.65 V | 1.65 V to 3.6 V | 0.45 | ||||||
| IOL = 4 mA | 2.3 V | 1.65 V to 3.6 V | 0.55 | ||||||
| IOL = 8 mA | 3 V | 1.65 V to 3.6 V | 0.7 | ||||||
| A port (DAT and CMD outputs) |
IOL = 135 μA | 1.1 V | 1.65 V to 3.6 V | 0.4 | V | ||||
| IOL = 180 μA | 1.4 V | 1.65 V to 3.6 V | 0.4 | ||||||
| IOL = 220 μA | 1.65 V | 1.65 V to 3.6 V | 0.4 | ||||||
| IOL = 300 μA | 2.3 V | 1.65 V to 3.6 V | 0.4 | ||||||
| IOL = 400 μA | 3 V | 1.65 V to 3.6 V | 0.55 | ||||||
| VOH | B port (CLK output) |
IOH = –100 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCB × 0.8 | V | |||
| IOH = –2 mA | 1.1 V to 3.6 V | 1.65 V | 1.2 | ||||||
| IOH = –4 mA | 1.1 V to 3.6 V | 2.3 V | 1.75 | ||||||
| IOH = –8 mA | 1.1 V to 3.6 V | 3 V | 2.3 | ||||||
| B port (DAT output) |
IOH = –20 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCB × 0.8 | |||||

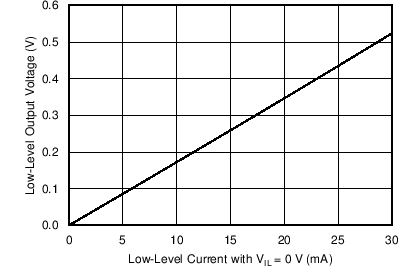

| VOL | B port | IOL = 100 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | VCCB × 0.2 | V | |||
| IOL = 2 mA | 1.1 V to 3.6 V | 1.65 V | 0.45 | ||||||
| IOL = 4 mA | 1.1 V to 3.6 V | 2.3 V | 0.55 | ||||||
| IOL = 8 mA | 1.1 V to 3.6 V | 3 V | 0.7 | ||||||
| B port (DAT output) |
IOL = 135 μA | 1.1 V to 3.6 V | 1.65 V to 3.6 V | 0.4 | V | ||||
| IOL = 220 μA | 1.1 V to 3.6 V | 1.65 V | 0.4 | ||||||
| IOL = 300 μA | 1.1 V to 3.6 V | 2.3 V | 0.4 | ||||||
| IOL = 300 μA | 1.1 V to 3.6 V | 3 V | 0.55 | ||||||
| II | Control inputs | VI = VCCA or GND | 1.1 V to 3.6 V | 1.65 V to 3.6 V | ±1 | μA | |||
| ICCA | A port | VI = VCCI, IO = 0 | 1.1 V to 3.6 V | 1.65 V to 3.6 V | 7 | μA | |||
| ICCB | B port | VI = VCCI, IO = 0 | 1.1 V to 3.6 V | 1.65 V to 3.6 V | 11 | μA | |||
| Cio | A port | 5.5 | 6.5 | pF | |||||
| B port | 7 | 9.5 | |||||||
| Ci | Control inputs | VI = VCCA or GND | 3.5 | 4.5 | pF | ||||
| Clock input | VI = VCCA or GND | 3 | 4 | ||||||
| VCC | MIN | MAX | UNIT | ||||
|---|---|---|---|---|---|---|---|
| Data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 40 | Mbps | ||
| VCCB = 3.3 V ± 0.3 V | 40 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | |||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 40 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 40 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 40 | Mbps | ||||
| VCCB = 3.3 V ± 0.3 V | 40 | ||||||
| tW | Pulse duration |
Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 25 | ns | |
| VCCB = 3.3 V ± 0.3 V | 25 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | µs | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 10 | ns | |||
| VCCB = 3.3 V ± 0.3 V | 8.3 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 25 | ns | ||||
| VCCB = 3.3 V ± 0.3 V | 25 | ||||||
| VCC | MIN | MAX | UNIT | ||||
|---|---|---|---|---|---|---|---|
| Data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | ||
| VCCB = 3.3 V ± 0.3 V | 60 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | |||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 60 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 60 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | ||||
| VCCB = 3.3 V ± 0.3 V | 60 | ||||||
| tW | Pulse duration |
Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 17 | ns | |
| VCCB = 3.3 V ± 0.3 V | 17 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | µs | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 8.3 | ns | |||
| VCCB = 3.3 V ± 0.3 V | 8.3 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 17 | ns | ||||
| VCCB = 3.3 V ± 0.3 V | 17 | ||||||
| VCC | MIN | MAX | UNIT | ||||
|---|---|---|---|---|---|---|---|
| Data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | ||
| VCCB = 3.3 V ± 0.3 V | 60 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | |||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 55 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 55 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | ||||
| VCCB = 3.3 V ± 0.3 V | 60 | ||||||
| tW | Pulse duration |
Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 17 | ns | |
| VCCB = 3.3 V ± 0.3 V | 17 | ||||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | µs | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | ||||||
| Clock | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 9 | ns | |||
| VCCB = 3.3 V ± 0.3 V | 9 | ||||||
| Data | VCCB = 1.8 V ± 0.15 V | 17 | ns | ||||
| VCCB = 3.3 V ± 0.3 V | 17 | ||||||
| PARAMETER | FROM (INPUT) |
TO (OUTPUT) |
VCC | MIN | MAX | UNIT |
|---|---|---|---|---|---|---|
| tpd | CMDA | CMDB | VCCB = 1.8 V ± 0.15 V | 5.7 | ns | |
| VCCB = 3.3 V ± 0.3 V | 4.4 | |||||
| CMDB | CMDA | VCCB = 1.8 V ± 0.15 V | 6.7 | |||
| VCCB = 3.3 V ± 0.3 V | 5.8 | |||||
| CLKA | CLKB | VCCB = 1.8 V ± 0.15 V | 6.2 | |||
| VCCB = 3.3 V ± 0.3 V | 4.5 | |||||
| DATxA | DATxB | VCCB = 1.8 V ± 0.15 V | 7.6 | |||
| VCCB = 3.3 V ± 0.3 V | 7.5 | |||||
| DATxB | DATxA | VCCB = 1.8 V ± 0.15 V | 6.3 | |||
| VCCB = 3.3 V ± 0.3 V | 4.6 | |||||
| CLKA | CLK-f | VCCB = 1.8 V ± 0.15 V | 12 | |||
| VCCB = 3.3 V ± 0.3 V | 7.9 | |||||
| ten | EN | B-port | VCCB = 1.8 V ± 0.15 V | 1 | µs | |
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 1 | |||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| tdis | EN | B-port | VCCB = 1.8 V ± 0.15 V | 412 | ns | |
| VCCB = 3.3 V ± 0.3 V | 363 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 423 | |||
| VCCB = 3.3 V ± 0.3 V | 422 | |||||
| trA | CMDA rise time | VCCB = 1.8 V ± 0.15 V | 3.5 | 8.4 | ns | |
| VCCB = 3.3 V ± 0.3 V | 3.4 | 8.1 | ||||
| CLK-f rise time | VCCB = 1.8 V ± 0.15 V | 1 | 4.7 | |||
| VCCB = 3.3 V ± 0.3 V | 1 | 4.1 | ||||
| DATxA rise time | VCCB = 1.8 V ± 0.15 V | 3.5 | 8.4 | |||
| VCCB = 3.3 V ± 0.3 V | 3.4 | 8.1 | ||||
| trB | CMDB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 6.5 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.6 | 3.1 | ||||
| CLKB rise time | VCCB = 1.8 V ± 0.15 V | 0.6 | 5.9 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4.3 | ||||
| DATxB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 10.9 | |||
| VCCB = 3.3 V ± 0.3 V | 0.6 | 5 | ||||
| tfA | CMDA fall time | VCCB = 1.8 V ± 0.15 V | 2.4 | 5.7 | ns | |
| VCCB = 3.3 V ± 0.3 V | 2 | 5.1 | ||||
| CLK-f fall time | VCCB = 1.8 V ± 0.15 V | 0.8 | 2.5 | |||
| VCCB = 3.3 V ± 0.3 V | 0.8 | 3 | ||||
| DATxA fall time | VCCB = 1.8 V ± 0.15 V | 2.4 | 5.7 | |||
| VCCB = 3.3 V ± 0.3 V | 1.9 | 5.1 | ||||
| tfB | CMDB fall time | VCCB = 1.8 V ± 0.15 V | 1.2 | 5.4 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.6 | 3.6 | ||||
| CLKB fall time | VCCB = 1.8 V ± 0.15 V | 0.6 | 6.3 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4 | ||||
| DATxB fall time | VCCB = 1.8 V ± 0.15 V | 0.6 | 6.3 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 3.6 | ||||
| tSK(O) | Channel-to-channel skew |
VCCB = 1.8 V ± 0.15 V | 1 | ns | ||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Max data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 40 | Mbps | |
| VCCB = 3.3 V ± 0.3 V | 40 | |||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Clock | VCCB = 1.8 V ± 0.15 V | 40 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| Data | VCCB = 1.8 V ± 0.15 V | 40 | Mbps | |||
| VCCB = 3.3 V ± 0.3 V | 40 | |||||
| PARAMETER | FROM (INPUT) |
TO (OUTPUT) |
VCC | MIN | MAX | UNIT |
|---|---|---|---|---|---|---|
| tpd | CMDA | CMDB | VCCB = 1.8 V ± 0.15 V | 4.9 | ns | |
| VCCB = 3.3 V ± 0.3 V | 3.3 | |||||
| CMDB | CMDA | VCCB = 1.8 V ± 0.15 V | 5.6 | |||
| VCCB = 3.3 V ± 0.3 V | 3.6 | |||||
| CLKA | CLKB | VCCB = 1.8 V ± 0.15 V | 5.4 | |||
| VCCB = 3.3 V ± 0.3 V | 3.4 | |||||
| DATxA | DATxB | VCCB = 1.8 V ± 0.15 V | 5 | |||
| VCCB = 3.3 V ± 0.3 V | 4.4 | |||||
| DATxB | DATxA | VCCB = 1.8 V ± 0.15 V | 5.4 | |||
| VCCB = 3.3 V ± 0.3 V | 3.5 | |||||
| CLKA | CLK-f | VCCB = 1.8 V ± 0.15 V | 10.2 | |||
| VCCB = 3.3 V ± 0.3 V | 5.7 | |||||
| ten | EN | B-port | VCCB = 1.8 V ± 0.15 V | 1 | µs | |
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 1 | |||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| tdis | EN | B-port | VCCB = 1.8 V ± 0.15 V | 411 | ns | |
| VCCB = 3.3 V ± 0.3 V | 411 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 413 | |||
| VCCB = 3.3 V ± 0.3 V | 361 | |||||
| trA | CMDA rise time | VCCB = 1.8 V ± 0.15 V | 2.1 | 4.5 | ns | |
| VCCB = 3.3 V ± 0.3 V | 2.1 | 4.1 | ||||
| CLK-f rise time | VCCB = 1.8 V ± 0.15 V | 0.6 | 2.5 | |||
| VCCB = 3.3 V ± 0.3 V | 0.6 | 2.3 | ||||
| DATxA rise time | VCCB = 1.8 V ± 0.15 V | 1.8 | 4.5 | |||
| VCCB = 3.3 V ± 0.3 V | 1.8 | 4.2 | ||||
| trB | CMDB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 6.6 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.7 | 3.8 | ||||
| CLKB rise time | VCCB = 1.8 V ± 0.15 V | 0.5 | 5.8 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4.4 | ||||
| DATxB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 10.8 | |||
| VCCB = 3.3 V ± 0.3 V | 0.7 | 8 | ||||
| tfA | CMDA fall time | VCCB = 1.8 V ± 0.15 V | 0.4 | 3.4 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.3 | 2.9 | ||||
| CLK-f fall time | VCCB = 1.8 V ± 0.15 V | 0.3 | 2.8 | |||
| VCCB = 3.3 V ± 0.3 V | 0.3 | 2.8 | ||||
| DATxA fall time | VCCB = 1.8 V ± 0.15 V | 0.4 | 3.4 | |||
| VCCB = 3.3 V ± 0.3 V | 0.3 | 2.9 | ||||
| tfB | CMDB fall time | VCCB = 1.8 V ± 0.15 V | 1.1 | 6.3 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.6 | 3.7 | ||||
| CLKB fall time | VCCB = 1.8 V ± 0.15 V | 0.6 | 8.7 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4.1 | ||||
| DATxB fall time | VCCB = 1.8 V ± 0.15 V | 1.2 | 7 | |||
| VCCB = 3.3 V ± 0.3 V | 0.2 | 4 | ||||
| tSK(O) | Channel-to-channel skew |
VCCB = 1.8 V ± 0.15 V | 1 | ns | ||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Max data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | |
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Clock | VCCB = 1.8 V ± 0.15 V | 60 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| Data | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | |||
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| PARAMETER | FROM (INPUT) |
TO (OUTPUT) |
VCC | MIN | MAX | UNIT |
|---|---|---|---|---|---|---|
| tpd | CMDA | CMDB | VCCB = 1.8 V ± 0.15 V | 5.3 | ns | |
| VCCB = 3.3 V ± 0.3 V | 3.2 | |||||
| CMDB | CMDA | VCCB = 1.8 V ± 0.15 V | 5.1 | |||
| VCCB = 3.3 V ± 0.3 V | 3 | |||||
| CLKA | CLKB | VCCB = 1.8 V ± 0.15 V | 4.8 | |||
| VCCB = 3.3 V ± 0.3 V | 3.1 | |||||
| DATxA | DATxB | VCCB = 1.8 V ± 0.15 V | 5.1 | |||
| VCCB = 3.3 V ± 0.3 V | 3.2 | |||||
| DATxB | DATxA | VCCB = 1.8 V ± 0.15 V | 9.6 | |||
| VCCB = 3.3 V ± 0.3 V | 5.1 | |||||
| CLKA | CLK-f | VCCB = 1.8 V ± 0.15 V | 6.8 | |||
| VCCB = 3.3 V ± 0.3 V | 4.2 | |||||
| ten | EN | B-port | VCCB = 1.8 V ± 0.15 V | 1 | µs | |
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 1 | |||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| tdis | EN | B-port | VCCB = 1.8 V ± 0.15 V | 410 | ns | |
| VCCB = 3.3 V ± 0.3 V | 364 | |||||
| EN | A-port | VCCB = 1.8 V ± 0.15 V | 396 | |||
| VCCB = 3.3 V ± 0.3 V | 398 | |||||
| trA | CMDA rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 4.2 | ns | |
| VCCB = 3.3 V ± 0.3 V | 1.4 | 4.2 | ||||
| CLK-f rise time | VCCB = 1.8 V ± 0.15 V | 0.5 | 1.5 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 1.4 | ||||
| DATxA rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 3.4 | |||
| VCCB = 3.3 V ± 0.3 V | 1.3 | 3 | ||||
| trB | CMDB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 6.4 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.9 | 4 | ||||
| CLKB rise time | VCCB = 1.8 V ± 0.15 V | 0.6 | 5.9 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4.4 | ||||
| DATxB rise time | VCCB = 1.8 V ± 0.15 V | 1.4 | 14 | |||
| VCCB = 3.3 V ± 0.3 V | 0.9 | 14 | ||||
| tfA | CMDA fall time | VCCB = 1.8 V ± 0.15 V | 0.8 | 2.3 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.8 | 2.3 | ||||
| CLK-f fall time | VCCB = 1.8 V ± 0.15 V | 0.4 | 1.3 | |||
| VCCB = 3.3 V ± 0.3 V | 0.4 | 1.3 | ||||
| DATxA fall time | VCCB = 1.8 V ± 0.15 V | 0.8 | 2.2 | |||
| VCCB = 3.3 V ± 0.3 V | 0.7 | 2 | ||||
| tfB | CMDB fall time | VCCB = 1.8 V ± 0.15 V | 0.8 | 6.2 | ns | |
| VCCB = 3.3 V ± 0.3 V | 0.8 | 5 | ||||
| CLKB fall time | VCCB = 1.8 V ± 0.15 V | 0.6 | 7.8 | |||
| VCCB = 3.3 V ± 0.3 V | 0.5 | 4.3 | ||||
| DATxB fall time | VCCB = 1.8 V ± 0.15 V | 0.7 | 6.8 | |||
| VCCB = 3.3 V ± 0.3 V | 0.6 | 5 | ||||
| tSK(O) | Channel-to-channel skew |
VCCB = 1.8 V ± 0.15 V | 1 | ns | ||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Max data rate | Command | Push-pull driving | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | |
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| Open-drain driving | VCCB = 1.8 V ± 0.15 V | 1 | ||||
| VCCB = 3.3 V ± 0.3 V | 1 | |||||
| Clock | VCCB = 1.8 V ± 0.15 V | 55 | MHz | |||
| VCCB = 3.3 V ± 0.3 V | 55 | |||||
| Data | VCCB = 1.8 V ± 0.15 V | 60 | Mbps | |||
| VCCB = 3.3 V ± 0.3 V | 60 | |||||
| PARAMETER | TEST CONDITIONS |
VCCB TYP | UNIT | |||
|---|---|---|---|---|---|---|
| 1.8 V | 3.3 V | |||||
| CpdA(1) | A-port input, B-port output |
CLK Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
15.1 | 15 | pF |
| DATA Enabled | 9.26 | 9.19 | ||||
| B-port input, A-port output |
DATA Enabled | 12.4 | 11.9 | |||
| A-port input, B-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.3 | 1.3 | ||||
| B-port input, A-port output |
DATA Disabled | 0.1 | 0.1 | |||
| CpdB(1) | A-port input, B-port output |
DATA Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
26.7 | 30.3 | pF |
| B-port input, A-port output |
CLK Enabled | 25.6 | 27 | |||
| DATA Enabled | 16.38 | 19.91 | ||||
| A-port input, B-port output |
DATA Disabled | 0.1 | 0.1 | |||
| B-port input, A-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.1 | 0.8 | ||||
| PARAMETER | TEST CONDITIONS |
VCCB TYP | UNIT | |||
|---|---|---|---|---|---|---|
| 1.8 V | 3.3 V | |||||
| CpdA(1) | A-port input, B-port output |
CLK Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
17.5 | 17.1 | pF |
| DATA Enabled | 9.96 | 9.82 | ||||
| B-port input, A-port output |
DATA Enabled | 15.6 | 14 | |||
| A-port input, B-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.3 | 1.3 | ||||
| B-port input, A-port output |
DATA Disabled | 0.1 | 0.1 | |||
| CpdB(1) | A-port input, B-port output |
DATA Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
26 | 28.5 | pF |
| B-port input, A-port output |
CLK Enabled | 25.8 | 27 | |||
| DATA Enabled | 16.69 | 19.6 | ||||
| A-port input, B-port output |
DATA Disabled | 0.1 | 0.1 | |||
| B-port input, A-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.1 | 0.8 | ||||
| PARAMETER | TEST CONDITIONS |
VCCB TYP | UNIT | |||
|---|---|---|---|---|---|---|
| 1.8 V | 3.3 V | |||||
| CpdA(1) | A-port input, B-port output |
CLK Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
17.5 | 17.1 | pF |
| DATA Enabled | 12.50 | 13.29 | ||||
| B-port input, A-port output |
DATA Enabled | 15.6 | 14 | |||
| A-port input, B-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.3 | 1.3 | ||||
| B-port input, A-port output |
DATA Disabled | 0.1 | 0.1 | |||
| CpdB(1) | A-port input, B-port output |
DATA Enabled | CL = 0, f = 10 MHz, tr = tf = 1 ns |
26 | 28.5 | pF |
| B-port input, A-port output |
CLK Enabled | 25.8 | 27 | |||
| DATA Enabled | 16.67 | 19.92 | ||||
| A-port input, B-port output |
DATA Disabled | 0.1 | 0.1 | |||
| B-port input, A-port output |
CLK Disabled | 0.1 | 0.1 | |||
| DATA Disabled | 1.1 | 0.8 | ||||
