ZHCSWL0 June 2024 TXS0104V
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
7.3.1 架構
TXS0104V 架構（請參閱圖 7-1）無需方向控制信號來控制從 A 至 B 或從 B 至 A 的數據流的方向。

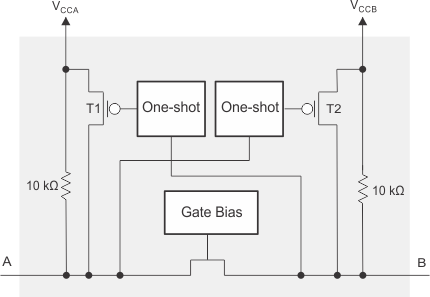

圖 7-1 TXS0104V 單元的架構每個 A 端口 I/O 具有一個針對 VCCA 的內部 10k? 上拉電阻器，而每個 B 端口 I/O 具有一個針對 VCCB 的內部 10k? 上拉電阻器。輸出單穩態檢測 A 或 B 端口上的上升邊沿。在上升沿期間，單穩態在短時間內開啟 PMOS 晶體管（T1 和 T2)，從而加快低電平至高電平轉換。
