ZHCSI61K June 2006 – October 2023 TXS0104E
PRODUCTION DATA
3 說明
這個 4 位同相轉換器使用兩個獨立的可配置電源軌。A 端口設計用于跟蹤 VCCA。VCCA 支持從 1.65V 到 3.6V 范圍內的任意電源電壓。VCCA 必須低于或等于 VCCB。B 端口旨在用于跟蹤 VCCB。VCCB 支持從 2.3V 到 5.5V 范圍內的任意電源電壓。這使得該器件可在 1.8V、2.5V、3.3V 和 5V 電壓節點之間任意進行低壓雙向轉換。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻抗?fàn)顟B(tài)。
TXS0104E 旨在通過 VCCA 為 OE 輸入電路供電。
要在上電或斷電期間處于高阻態，請將 OE 通過下拉電阻連接至 GND；該電阻的最小值取決于驅動器的拉電流能力。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TXS0104E | D（SOIC，14） | 8.65mm x 6mm |
| PW（TSSOP，14） | 5mm × 6.4mm | |
| ZXU（BGA，12） | 2mm × 2.5mm | |
| RGY（VQFN，14） | 3.5mm x 3.5mm | |
| YZT（DSBGA，12） | 2.25mm × 1.75mm | |
| NMN（nFBGA，12） | 2mm × 2.5mm | |
| BQA（WQFN，12） | 3mm × 2.5mm | |
| RUT（UQFN，12） | 2.00mm × 1.70mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）

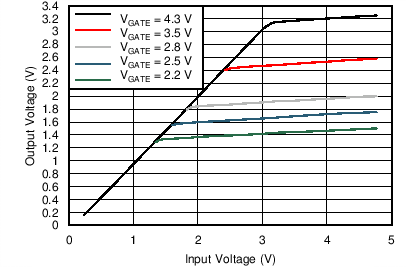

N 溝道晶體管的傳輸特征
