ZHCSI61K June 2006 – October 2023 TXS0104E
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 建議運行條件
- 6.4 熱性能信息：ZXU、YZT 和 NMN
- 6.5 熱性能信息：D、PW 和 RGY
- 6.6 電氣特性
- 6.7 時序要求：VCCA = 1.8V ± 0.15V
- 6.8 時序要求：VCCA = 2.5V ± 0.2V
- 6.9 時序要求：VCCA = 3.3V ± 0.3V
- 6.10 開關特性：VCCA = 1.8V ± 0.15V
- 6.11 開關特性：VCCA = 2.5V ± 0.2V
- 6.12 開關特性：VCCA = 3.3V ± 0.3V
- 6.13 典型特性
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
8.3.1 架構
TXS0104E 架構（請參閱圖 8-1）無需方向控制信號來控制從 A 至 B 或從 B 至 A 的數據流的方向。

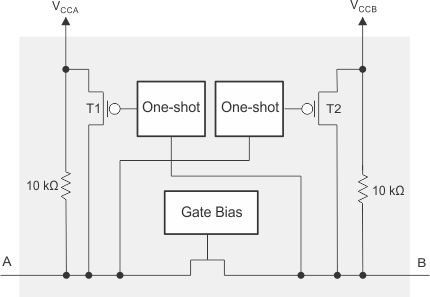

圖 8-1 TXS01xx 單元的架構每個 A 端口 I/O 具有一個針對 VCCA的內部 10k? 上拉電阻器，而每個 B 端口具有一個針對 VCCB 的內部 10k? 上拉電阻器。輸出單次檢測 A 或 B 端口上的上升邊沿。在一個上升邊沿期間，短時間內單次打開 PMOS 晶體管 (T1，T2)，這樣加快了低至高轉換。
