3 說明
這個 8 位同相轉換器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA 電源電壓為 1.2V 至 3.6V。B 端口旨在跟蹤 VCCB。VCCB 電源電壓為 1.65V 至 5.5V。因此可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 電壓節點之間進行通用的低電壓雙向轉換。VCCA 不應超過 VCCB。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。
TXB0108 被設計成由 VCCA 為 OE 輸入電路供電。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路可禁用輸出，以防在器件斷電時電流回流對器件造成損壞。
為確保在加電或斷電期間處于高阻態，應將 OE 通過下拉電阻器接至 GND；該電阻器的最小值取決于驅動器的拉電流能力。
封裝信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值） |
|---|---|---|
| TXB0108DQS | SON (20) | 2.00mm x 4.00mm |
| TXB0108ZXY | BGA MICROSTAR JUNIOR (20) | 2.50mm x 3.00mm |
| TXB0108PW | TSSOP (20) | 6.50mm x 4.40mm |
| TXB0108RGY | VQFN (20) | 4.50mm x 3.50mm |
| TXB0108YZP | DSGBA (20) | 1.90mm x 2.40mm |
| TXB0108NME | nFBGA (20) | 2.50mm x 3.00mm |
| TXB0108RUK | WQFN (20) | 3.00mm x 3.00mm |
| TXB0108DGS | VSSOP (20) | 5.10mm x 3.00mm |
| TXB0108RKS | VQFN (20) | 4.50mm x 2.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

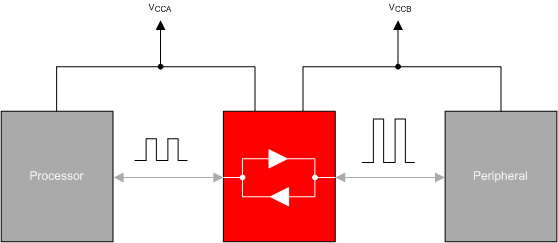

TXB0108 典型應用方框圖
