7.3.1 架構
TXB0108-Q1 架構（請參閱圖 7-1）不需要方向控制信號來控制從 A 到 B 或從 B 到 A 的數據流方向。在直流狀態下，TXB0108 的輸出驅動器將保持高電平或低電平，但設計為較弱，因此當總線上的數據開始沿相反方向流動時，輸出驅動器可由外部驅動器過驅。輸出單穩態檢測 A 或 B 端口上的上升或下降沿。在上升沿期間，單穩態在短時間內開啟 PMOS 晶體管（T1、T3)，從而加快低電平至高電平轉換。同樣，在下降沿期間，單穩態在短時間內開啟 NMOS 晶體管（T2、T4)，從而加快高電平至低電平轉換。輸出轉換期間的典型輸出阻抗為：VCCO = 1.2V 至 1.8V 時為 70Ω，VCCO = 1.8V 至 3.3V 時為 50Ω，VCCO = 3.3V 至 5V 時為 40Ω。

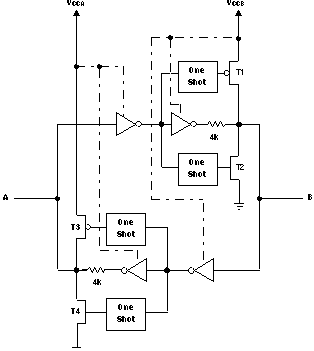

圖 7-1 TXB0108-Q1 I/O 單元架構
