ZHCSYA7C September 2008 – May 2025 TXB0106
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性 (BQB/RSV/DYY)
- 5.6 電氣特性（其他封裝）
- 5.7 時序要求：VCCA = 1.2 V
- 5.8 時序要求：VCCA = 1.5V ± 0.1V
- 5.9 時序要求：VCCA = 1.8V ± 0.15V
- 5.10 時序要求：VCCA = 2.5V ± 0.2V
- 5.11 時序要求：VCCA = 3.3V ± 0.3V
- 5.12 開關特性： VCCA = 1.2V (BQB/RSV/DYY)
- 5.13 開關特性：VCCA = 1.2V（其他封裝）
- 5.14 開關特性：VCCA = 1.5V ± 0.1V (BQB/RSV/DYY)
- 5.15 開關特性：VCCA = 1.5V ± 0.1V（其他封裝）
- 5.16 開關特性：VCCA = 1.8V ± 0.15V (BQB/RSV/DYY)
- 5.17 開關特性：VCCA = 1.8V ± 0.15V（其他封裝）
- 5.18 開關特性：VCCA = 2.5V ± 0.2V (BQB/RSV/DYY)
- 5.19 開關特性：VCCA = 2.5V ± 0.2V（其他封裝）
- 5.20 開關特性： VCCA = 3.3V ± 0.3V (BQB/RSV/DYY)
- 5.21 開關特性：VCCA = 3.3V ± 0.3V（其他封裝）
- 5.22 工作特性
- 5.23 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGY|16
訂購信息
7.3.2 輸入驅動器要求
TXB0106 的典型 IIN 與 VIN 特性如圖 7-2 所示。為確保正常運行，驅動 TXB0106 數據 I/O 的器件的驅動強度必須至少為 ±2mA。
A. VT 是 TXB0106 的輸入閾值電壓（通常為 VCCI/ 2）。
B. VD 是外部驅動器的電源電壓。

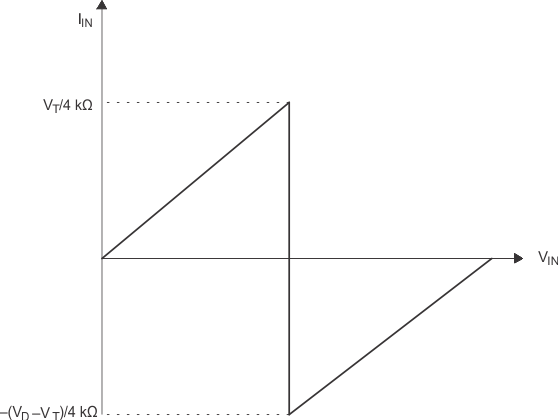

圖 7-2 典型 IIN 與 VIN 曲線
