7.3.2 輸入驅動器要求

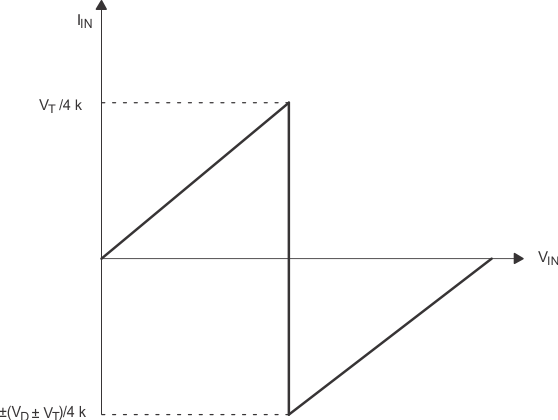

器件的典型 IIN 與 VIN 特性如圖 7-2 所示。為確保正常運行，驅動 TXB0104 器件數據 I/O 的器件的驅動強度必須至少為 ±2mA。
A. VT 是 TXB0104 器件的輸入閾值（通常為 VCC/2）。
B. VD 是外部驅動器的電源電壓。
圖 7-2 典型 IIN 與 VIN 曲線
