3 說明
TUSB564-Q1 是一種基于 USB-C? 的 VESA? DisplayPort? 交替模式轉接驅動開關，支持高達 5Gbps 的 USB 3.2 數據傳輸速率以及高達 8.1Gbps 的 DisplayPort 1.4 數據傳輸速率，適用于上行端口（接收端）。該器件可根據基于 USB Type-C? 的 VESA? DisplayPort? 交替模式標準進行 UFP_D 引腳分配 C、D 和 E。
TUSB564-Q1 提供有多個接收線性均衡級別，用于補償由于線纜或電路板走線損耗產生的碼間串?dāng)_ (ISI)。TUSB564-Q1 由 3.3V 單電源供電運行，支持汽車級 2 級溫度范圍。
(1) 有關所有可用封裝，請參閱節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

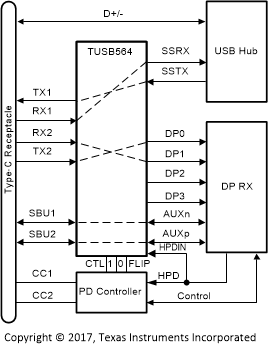

簡化版原理圖
