SCDS174D August 2004 – November 2015 TS5A3159
PRODUCTION DATA.
| MIN | MAX | UNIT | |||
|---|---|---|---|---|---|
| V+ | Supply voltage(2) | –0.5 | 6.5 | V | |
| VNO
VCOM |
Analog voltage(2)(3)(4) | –0.5 | V+ + 0.5 | V | |
| II/OK | Analog port diode current | VNO, VCOM < 0 or VNO, VCOM > V+ | ±50 | mA | |
| INO
ICOM |
ON-state switch current | VNO, VCOM = 0 to V+ | ±200 | mA | |
| ON-state peak switch current(5) | ±400 | mA | |||
| VIN | Digital input voltage(2)(3) | –0.5 | 6.5 | V | |
| IIK | Digital input clamp current | VIN < 0 | –50 | mA | |
| Continuous current through V+ or GND | ±100 | mA | |||
| Tj | Junction temperature | 150 | °C | ||
| Tstg | Storage temperature | –65 | 150 | °C | |
| VALUE | UNIT | |||
|---|---|---|---|---|
| V(ESD) | Electrostatic discharge | Human-body model (HBM), per ANSI/ESDA/JEDEC JS-001(1) | ±2000 | V |
| Charged-device model (CDM), per JEDEC specification JESD22-C101(2) | ±1000 | |||
| MIN | MAX | UNIT | ||
|---|---|---|---|---|
| VI/O | Switch input/output voltage | 0 | V+ | V |
| V+ | Supply voltage | 1.65 | 5.5 | V |
| VI | Control input voltage | 0 | 5.5 | V |
| TA | Operating temperature | –40 | 85 | °C |
| THERMAL METRIC(1) | TS5A3159 | UNIT | ||
|---|---|---|---|---|
| DBV (SOT-23) | DCK (SC-70) | |||
| 6 PINS | 6 PINS | |||
| RθJA | Junction-to-ambient thermal resistance | 165 | 165 | °C/W |
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP(1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| Analog Switch | |||||||||
| VCOM, VNO, VNC |
Analog signal range | 0 | V+ | V | |||||
| rpeak | Peak ON-state resistance | 0 ≤ VNO or VNC ≤ V+, ICOM = –30 mA, |
Switch ON, see Figure 10 |

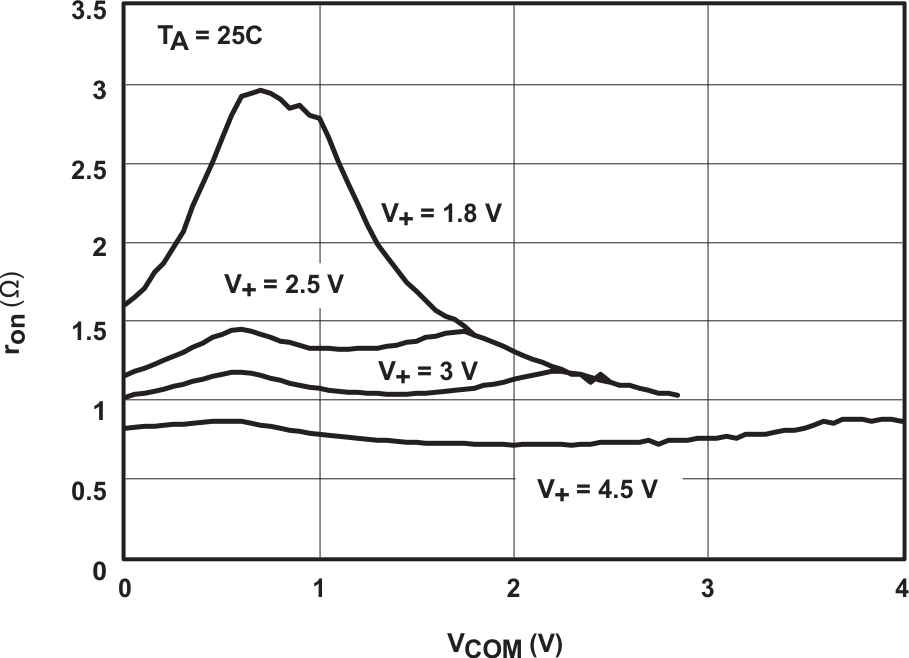

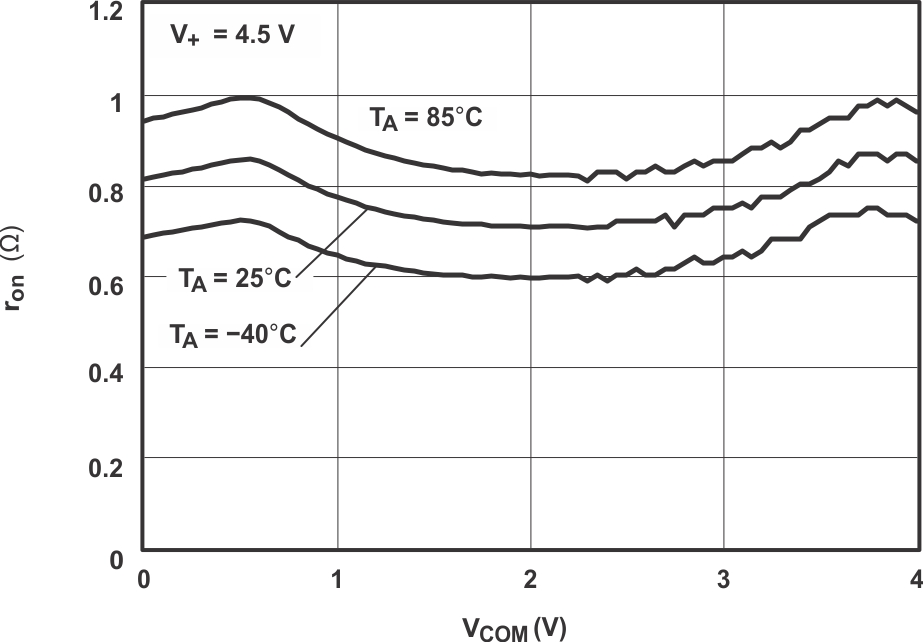

25°C | 4.5 V | 1 | 1.5 | Ω | |
| Full | 1.5 | ||||||||
| ron | ON-state resistance | VNO or VNC = 2.5 V, ICOM = –30 mA, |
Switch ON, see Figure 10 |
25°C | 4.5 V | 0.75 | 1.1 | Ω | |
| Full | 1.1 | ||||||||
| Δron | ON-state resistance match between channels |
VNO or VNC = 2.5 V, ICOM = –30 mA, |
Switch ON, see Figure 10 |
25°C | 4.5 V | 0.1 | Ω | ||
| ron(flat) | ON-state resistance flatness |
0 ≤ VNO or VNC ≤ V+, ICOM = –30 mA |
Switch ON, see Figure 10 |

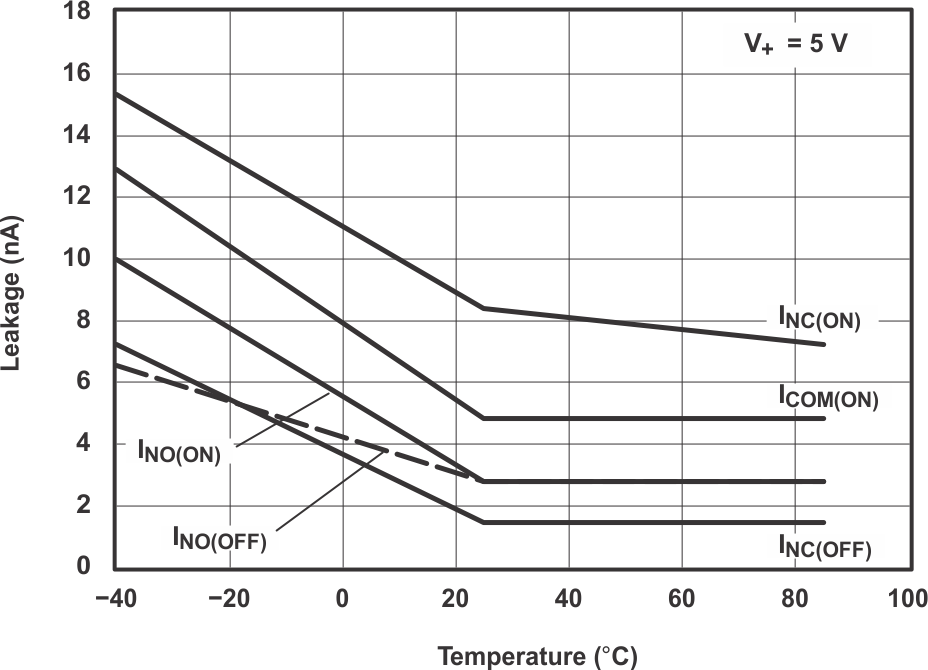

25°C | 4.5 V | 0.233 | Ω | ||
| VNO or VNC = 1 V, 1.5 V, 2.5 V, ICOM = –30 mA |
25°C | 0.15 | |||||||
| INC(OFF), INO(OFF) |
NC, NO Off leakage current |
VNC or VNO = 4.5 V, VCOM = 0 V, |
Switch OFF, see Figure 11 |
25°C | 5.5 V | –2 | 0.2 | 2 | nA |
| Full | –20 | 20 | |||||||
| INC(ON), INO(ON) |
NC, NO On leakage current |
VNC or VNO = 4.5 V, VCOM = Open, |
Switch ON, see Figure 12 |
25°C | 5.5 V | –4 | 2.8 | 4 | nA |
| Full | –40 | 40 | |||||||
| ICOM(ON) | COM On leakage current |
VNC or VNO = 4.5 V or Open, VCOM = 4.5 V, |
Switch ON, see Figure 12 |

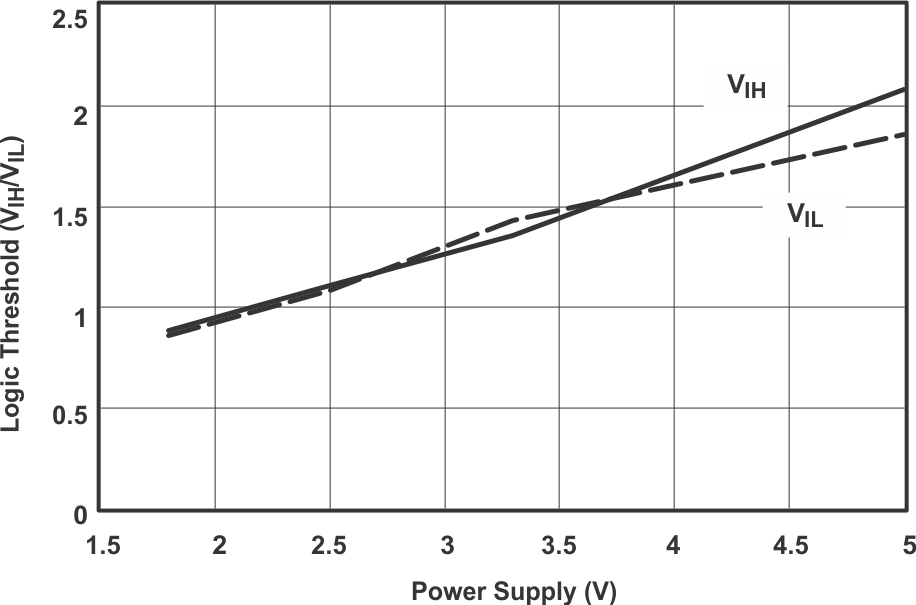

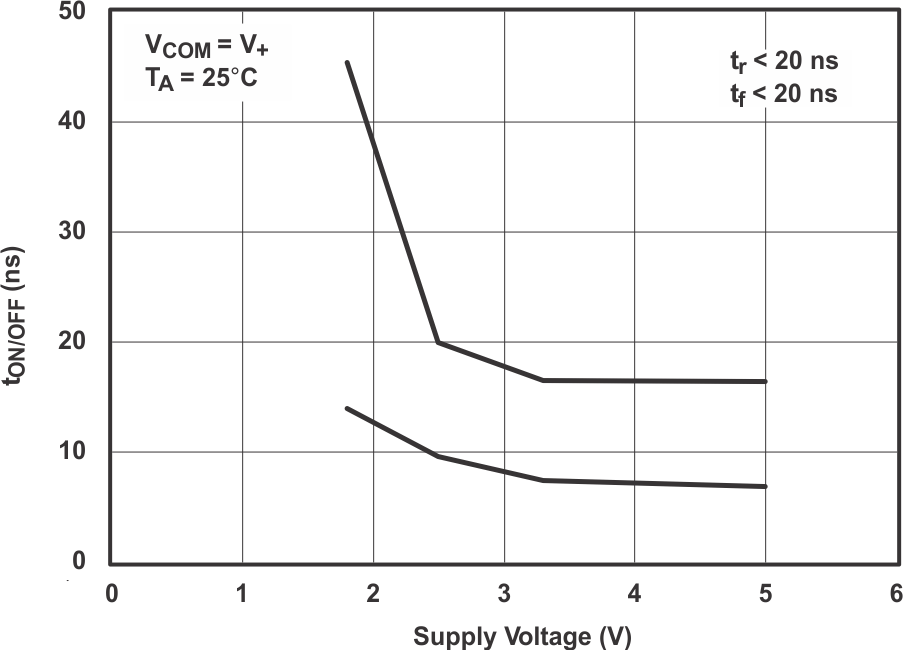

25°C | 5.5 V | –4 | 0.47 | 4 | nA |
| Full | –40 | 40 | |||||||
| Digital Input (IN) | |||||||||
| VIH | Input logic high | Full | 2.4 | 5.5 | V | ||||
| VIL | Input logic low | Full | 0 | 0.8 | V | ||||
| IIH, IIL | Input leakage current | VIN = 5.5 V or 0 | Full | 5.5 V | –1 | 1 | μA | ||
| Dynamic | |||||||||
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 4.5 V to 5.5 V |
20 | 35 | ns | |
| Full | 40 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 4.5 V to 5.5 V |
15 | 20 | ns | |
| Full | 35 | ||||||||
| tBBM | Break-before-make time |
VNC = VNO = V+ / 2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 4.5 V to 5.5 V |
1 | 12 | 14.5 | ns |
| Full | 1 | ||||||||
| QC | Charge injection | CL = 1 nF, VGEN = 0 V, |
See Figure 19 | 25°C | 5 V | 36 | pC | ||
| CNC(OFF), CNO(OFF) |
NC, NO OFF capacitance |
VNC or VNO = V+ or GND, | Switch OFF, see Figure 13 |
25°C | 5 V | 23 | pF | ||
| CNC(ON), CNO(ON) |
NC, NO ON capacitance |
VNC or VNO = V+ or GND, | Switch ON, see Figure 13 |
25°C | 5 V | 84 | pF | ||
| CCOM(ON) | COM ON capacitance |
VCOM = V+ or GND, | Switch ON, see Figure 13 |
25°C | 5 V | 84 | pF | ||
| CIN | Digital input capacitance |
VIN = V+ or GND, | See Figure 13 | 25°C | 5 V | 2.1 | pF | ||

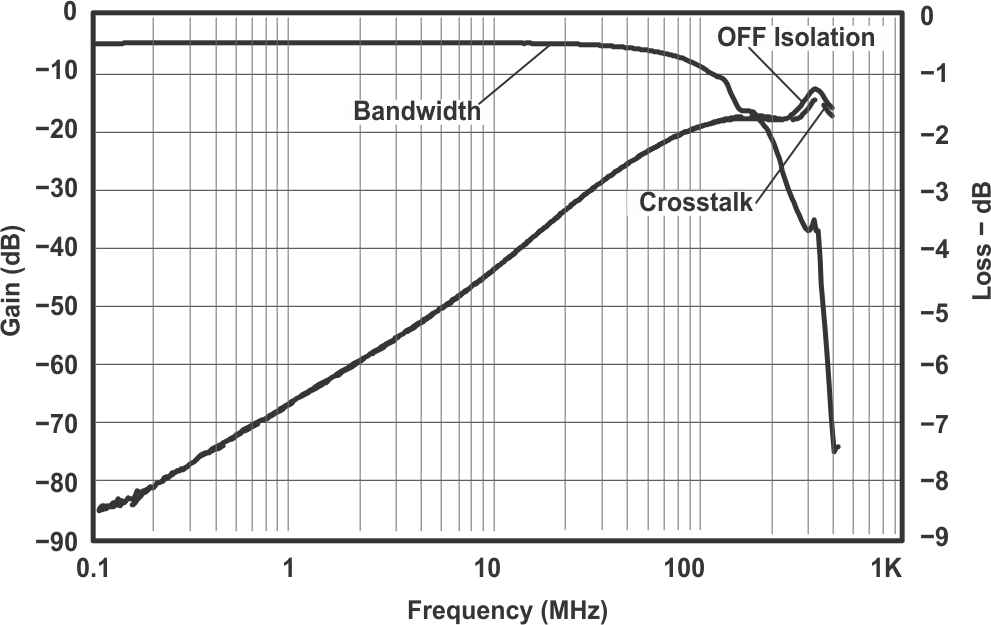

| BW | Bandwidth | RL = 50 Ω, | Switch ON, see Figure 16 |
25°C | 5 V | 100 | MHz | ||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, |
Switch OFF, see Figure 17 |
25°C | 5 V | –65 | dB | ||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, |
Switch ON, see Figure 18 |
25°C | 5 V | –65 | dB | ||
| THD | Total harmonic distortion |
RL = 600 Ω, CL = 50 pF, |
f = 600 Hz to 20 kHz, see Figure 20 |

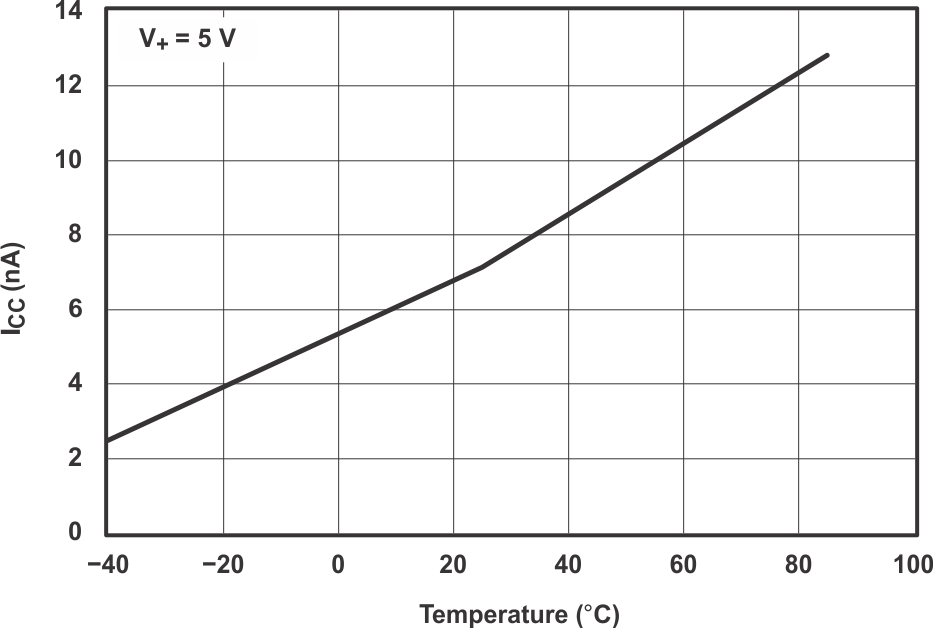

25°C | 5 V | 0.01% | |||
| Supply | |||||||||
| I+ | Positive supply current | VIN = V+ or GND, | Switch ON or OFF | Full | 5.5 V | 0.1 | μA | ||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP(1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| Analog Switch | |||||||||
| VCOM, VNO, VNC |
Analog signal range | 0 | V+ | V | |||||
| rpeak | Peak ON-state resistance | 0 ≤ VNO or VNC ≤ V+, ICOM = –24 mA, |
Switch ON, see Figure 10 |

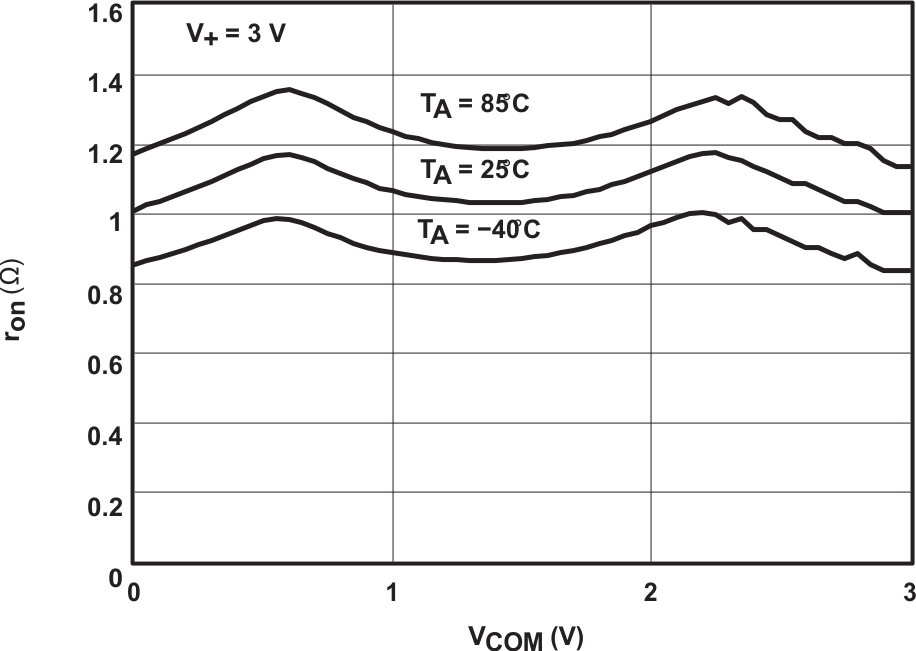

25°C | 3 V | 1.35 | 2.1 | Ω | |
| Full | 2.1 | ||||||||
| ron | ON-state resistance | VNO or VNC = 2 V, ICOM = –24 mA, |
Switch ON, see Figure 10 |
25°C | 3 V | 1.15 | 1.5 | Ω | |
| Full | 1.5 | ||||||||
| Δron | ON-state resistance match between channels |
VNO or VNC = 2 V, 0.8 V, ICOM = –24 mA, |
Switch ON, see Figure 10 |
25°C | 3 V | 0.11 | Ω | ||
| ron(flat) | ON-state resistance flatness |
0 ≤ VNO or VNC ≤ V+, ICOM = –24 mA, |
Switch ON, see Figure 10 |
25°C | 3 V | 0.225 | Ω | ||
| VNO or VNC = 2 V, 0.8 V, ICOM = –24 mA, |
25°C | 0.25 | |||||||
| INC(OFF), INO(OFF) |
NC, NO Off leakage current |
VNC or VNO = 3 V, VCOM = 0, |
Switch OFF, see Figure 11 |
25°C | 3.6 V | 0.2 | nA | ||
| INC(ON), INO(ON) |
NC, NO On leakage current |
VNC or VNO = 3 V, VCOM = Open, |
Switch ON, see Figure 12 |
25°C | 3.6 V | 2.8 | nA | ||
| ICOM(ON) | COM On leakage current |
VNC or VNO = 3 V or Open, VCOM = 3 V, |
Switch ON, see Figure 12 |
25°C | 3.6 V | 0.47 | nA | ||
| Digital Inputs (IN) | |||||||||
| VIH | Input logic high | Full | 2 | 5.5 | V | ||||
| VIL | Input logic low | Full | 0 | 0.6 | V | ||||
| IIH, IIL | Input leakage current | VIN = 5.5 V or 0 | Full | 3.6 V | –1 | 1 | µA | ||
| Dynamic | |||||||||
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 3 V to 3.6 V |
30 | 40 | ns | |
| Full | 55 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 3 V to 3.6 V |
20 | 25 | ns | |
| Full | 40 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+ / 2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 3 V to 3.6 V |
1 | 21 | 29 | ns |
| Full | 1 | ||||||||
| QC | Charge injection | CL = 1 nF, VGEN = 0 V, |
see Figure 19 | 25°C | 3.3 V | 20 | pC | ||
| CNC(OFF), CNO(OFF) |
NC, NO OFF capacitance |
VNC or VNO = V+ or GND, | Switch OFF, see Figure 13 |
25°C | 3.3 V | 23 | pF | ||
| CNC(ON), CNO(ON) |
NC, NO ON capacitance |
VNC or VNO = V+ or GND, | Switch ON, see Figure 13 |
25°C | 3.3 V | 84 | pF | ||
| CCOM(ON) | COM ON capacitance |
VCOM = V+ or GND, | Switch ON, see Figure 13 |
25°C | 3.3 V | 84 | pF | ||
| CIN | Digital input capacitance | VIN = V+ or GND, | See Figure 13 | 25°C | 3.3 V | 2.1 | pF | ||
| BW | Bandwidth | RL = 50 Ω, | Switch ON, see Figure 16 |
25°C | 3.3 V | 100 | MHz | ||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, |
Switch OFF, see Figure 17 |
25°C | 3.3 V | –65 | dB | ||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, |
Switch ON, see Figure 18 |

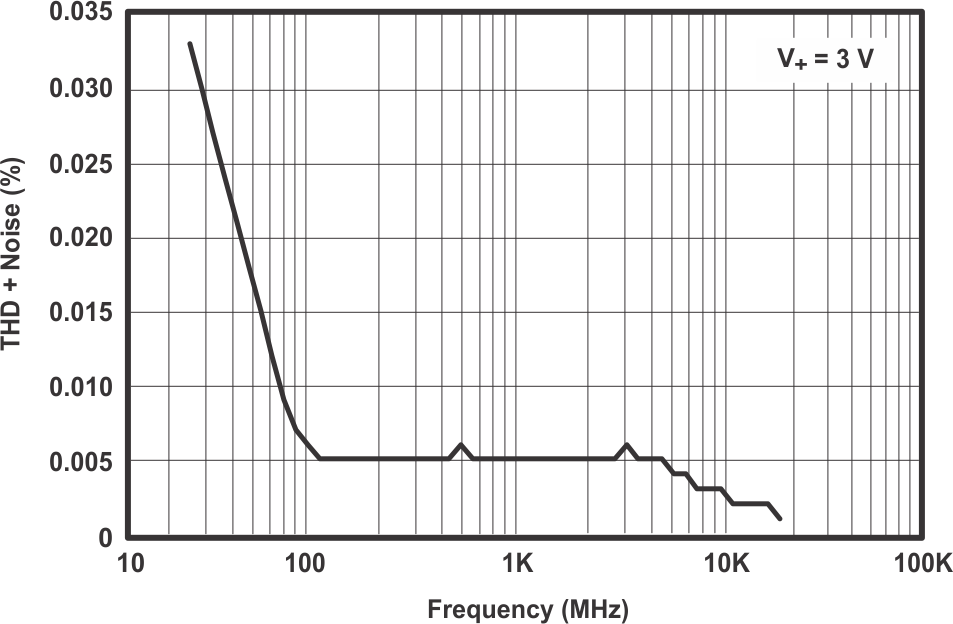

25°C | 3.3 V | –65 | dB | ||
| THD | Total harmonic distortion | RL = 600 Ω, CL = 50 pF, |
f = 600 Hz to 20 kHz, see Figure 20 |
25°C | 3.3 V | 0.015% | |||
| Supply | |||||||||
| I+ | Positive supply current | VIN = V+ or GND, | Switch ON or OFF | Full | 3.6 V | 0.1 | μA | ||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP(1) | MAX | UNIT | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Analog Switch | ||||||||||
| VCOM, VNO, VNC |
Analog signal range | 0 | V+ | V | ||||||
| rpeak | Peak ON-state resistance | 0 ≤ VNO or VNC ≤ V+, ICOM = –8 mA, |
Switch ON, see Figure 10 |
25°C | 2.5 V | 1.7 | 2.7 | Ω | ||
| Full | 2.7 | |||||||||
| ron | ON-state resistance | VNO or VNC = 1.8 V, ICOM = –8 mA, |
Switch ON, see Figure 10 |
25°C | 2.5 V | 1.45 | 2 | Ω | ||
| Full | 2 | |||||||||
| Δron | ON-state resistance match between channels |
VNO or VNC = 0.8 V, 1.8 V, ICOM = –8 mA, |
Switch ON, see Figure 10 |
25°C | 2.5 V | 0.7 | Ω | |||
| ron(flat) | ON-state resistance flatness |
0 ≤ VNO or VNC ≤ V+, ICOM = –8 mA, |
Switch ON, see Figure 10 |
25°C | 2.5 V | 0.5 | Ω | |||
| VNO or VNC = 0.8 V, 1.8 V ICOM = –8 mA, |
25°C | 0.45 | ||||||||
| INC(OFF), INO(OFF) |
NC, NO Off leakage current |
VNC or VNO = 2.3 V, VCOM = 0, |
Switch OFF, see Figure 11 |
25°C | 2.7 V | 0.2 | nA | |||
| INC(ON), INO(ON) |
NC, NO On leakage current |
VNC or VNO = 2.3 V, VCOM = Open, |
Switch ON, see Figure 12 |
25°C | 2.7 V | 2.8 | nA | |||
| ICOM(ON) | COM On leakage current |
VNC or VNO = 2.3 V or Open, VCOM = 2.3 V, |
Switch ON, see Figure 12 |
25°C | 2.7 V | 0.47 | nA | |||
| Digital Input (IN) | ||||||||||
| VIH | Input logic high | Full | 1.8 | 5.5 | V | |||||
| VIL | Input logic low | Full | 0 | 0.6 | V | |||||
| IIH, IIL | Input leakage current | VIN = 5.5 V or 0 | Full | 2.7 V | –1 | 1 | μA | |||
| Dynamic | ||||||||||
| tON | Turnon time | VCOM = V+, RL = 50 Ω, | CL = 35 pF, see Figure 14 |
25°C | 2.3 V to 2.7 V |
40 | 55 | ns | ||
| Full | 70 | |||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, | CL = 35 pF, see Figure 14 |
25°C | 2.3 V to 2.7 V |
30 | 40 | ns | ||
| Full | 55 | |||||||||
| tBBM | Break-before-make time | VNC = VNO = V+ / 2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 2.3 V to 2.7 V |
1 | 33 | 39 | ns | |
| Full | 1 | |||||||||
| QC | Charge injection | CL = 1 nF, VGEN = 0 V, | See Figure 19 | 25°C | 2.5 V | 13 | pC | |||
| CNC(OFF), CNO(OFF) |
NC, NO OFF capacitance |
VNC or VNO = V+ or GND, | Switch OFF, see Figure 13 |
25°C | 2.5 V | 23 | pF | |||
| CNC(ON), CNO(ON) |
NC, NO ON capacitance |
VNC or VNO = V+ or GND, | Switch ON, see Figure 13 |
25°C | 2.5 V | 84 | pF | |||
| CCOM(ON) | COM ON capacitance |
VCOM = V+ or GND, | Switch ON, see Figure 13 |
25°C | 2.5 V | 84 | pF | |||
| CIN | Digital input capacitance | VIN = V+ or GND, | See Figure 13 | 25°C | 2.5 V | 2.1 | pF | |||
| BW | Bandwidth | RL = 50 Ω, | Switch ON, see Figure 16 |
25°C | 2.5 V | 100 | MHz | |||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, |
Switch OFF, see Figure 17 |
25°C | 2.5 V | –64 | dB | |||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, |
Switch ON, see Figure 18 |
25°C | 2.5 V | –64 | dB | |||
| THD | Total harmonic distortion | RL = 600 Ω, f = 600 Hz to 20 kHz, |
CL = 50 pF, see Figure 20 |
25°C | 2.5 V | 0.025% | ||||
| Supply | ||||||||||
| I+ | Positive supply current | VIN = V+ or GND, | Switch ON or OFF | Full | 2.7 V | 0.1 | µA | |||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP(1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| Analog Switch | |||||||||
| VCOM, VNO, VNC |
Analog signal | 0 | V+ | V | |||||
| rpeak | Peak ON-resistance | 0 ≤ VNO or VNC ≤ V+, ICOM = –2 mA, |
Switch ON, see Figure 10 |
25°C | 1.8 V | 4 | 4.9 | Ω | |
| Full | 4.9 | ||||||||
| ron | ON-state resistance | VNO or VNC = 1.5 V, ICOM = –2 mA, |
Switch ON, see Figure 10 |
25°C | 1.8 V | 1.7 | 3.2 | Ω | |
| Full | 3.2 | ||||||||
| Δron | ON-state resistance match between channels |
VNO or VNC = 0.6 V, 1.5 V, ICOM = –2 mA, |
Switch ON, see Figure 10 |
25°C | 1.8 V | 0.7 | Ω | ||
| Full | 0.7 | ||||||||
| ron(flat) | ON-state resistance flatness |
0 ≤ VNO or VNC ≤ V+, ICOM = –2 mA, |
Switch ON, see Figure 10 |
25°C | 1.8 V | 1.85 | Ω | ||
| Full | 1.85 | ||||||||
| VNO or VNC = 0.6 V, 1.5 V, ICOM = –2 mA, |
25°C | 0.9 | |||||||
| Full | 0.9 | ||||||||
| INC(OFF), INO(OFF) |
NC, NO OFF leakage current |
VNC or VNO = 1.65 V, VCOM = 0, |
Switch OFF, see Figure 11 |
25°C | 1.95 V | 0.2 | nA | ||
| INC(ON), INO(ON) |
NC, NO ON leakage current |
VNC or VNO = 1.65 V, VCOM = Open, |
Switch ON, see Figure 12 |
25°C | 1.95 V | 2.8 | nA | ||
| ICOM(ON) | COM ON leakage current |
VNC or VNO = 1.65 V or open, VCOM = 1.65 V, |
Switch ON, see Figure 12 |
25°C | 1.95 V | 0.47 | nA | ||
| Digital Input (IN) | |||||||||
| VIH | Input logic high | Full | 1.5 | 5.5 | V | ||||
| VIL | Input logic low | Full | 0 | 0.6 | V | ||||
| IIH, IIL | Input leakage current | VIN = 5.5 V or 0 | Full | 1.95 V | –1 | 1 | μA | ||
| Dynamic | |||||||||
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 1.65 V to 1.95 V |
65 | 70 | ns | |
| Full | 95 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 1.65 V to 1.95 V |
40 | 55 | ns | |
| Full | 70 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+ / 2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 1.65 V to 1.95 V |
1 | 60 | 72 | ns |
| Full | 0.5 | ||||||||
| QC | Charge injection | CL = 1 nF, VGEN = 0 V, | See Figure 19 | 25°C | 1.8 V | 13 | pC | ||
| CNC(OFF), CNO(OFF) |
NC, NO OFF capacitance |
VNC or VNO = V+ or GND, | Switch OFF, see Figure 13 |
25°C | 1.8 V | 23 | pF | ||
| CNC(ON), CNO(ON) |
NC, NO ON capacitance |
VNC or VNO = V+ or GND, | Switch ON, see Figure 13 |
25°C | 1.8 V | 84 | pF | ||
| CCOM(ON) | COM ON capacitance |
VCOM = V+ or GND, | Switch ON, see Figure 13 |
25°C | 1.8 V | 84 | pF | ||
| CIN | Digital input capacitance | VIN = V+ or GND, | See Figure 13 | 25°C | 1.8 V | 2.1 | pF | ||
| BW | Bandwidth | RL = 50 Ω, | Switch ON, see Figure 16 |
25°C | 5.5 V | 100 | MHz | ||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, |
Switch OFF, see Figure 17 |
25°C | 1.8 V | –63 | dB | ||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, |
Switch ON, see Figure 18 |
25°C | 1.8 V | –63 | dB | ||
| Supply | |||||||||
| I+ | Positive supply current | VIN = V+ or GND, | Switch ON or OFF | Full | 1.8 V | 0.1 | µA | ||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 4.5 V to 5.5 V |
20 | 35 | ns | |
| Full | 40 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 4.5 V to 5.5 V |
15 | 20 | ns | |
| Full | 35 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+/2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 4.5 V to 5.5 V |
1 | 12 | 14.5 | ns |
| Full | 1 | ||||||||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 3 V to 3.6 V |
30 | 40 | ns | |
| Full | 55 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 3 V to 3.6 V |
20 | 25 | ns | |
| Full | 40 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+/2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 3 V to 3.6 V |
1 | 21 | 29 | ns |
| Full | 1 | ||||||||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 2.3 V to 2.7 V |
40 | 55 | ns | |
| Full | 70 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 2.3 V to 2.7 V |
30 | 40 | ns | |
| Full | 55 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+/2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 2.3 V to 2.7 V |
1 | 33 | 39 | ns |
| Full | 1 | ||||||||
| PARAMETER | TEST CONDITIONS | TA | V+ | MIN | TYP | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|---|---|
| tON | Turnon time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 1.65 V to 1.95 V |
65 | 70 | ns | |
| Full | 95 | ||||||||
| tOFF | Turnoff time | VCOM = V+, RL = 50 Ω, |
CL = 35 pF, see Figure 14 |
25°C | 1.65 V to 1.95 V |
40 | 55 | ns | |
| Full | 70 | ||||||||
| tBBM | Break-before-make time | VNC = VNO = V+/2, RL = 50 Ω, |
CL = 35 pF, see Figure 15 |
25°C | 1.65 V to 1.95 V |
1 | 60 | 72 | ns |
| Full | 1 | ||||||||
