SCDS208B JUNE 2007 – October 2016 TS3A24157
PRODUCTION DATA.
請參考 PDF 數(shù)據表獲取器件具體的封裝圖。
| MIN | MAX | UNIT | ||
|---|---|---|---|---|
| Supply voltage | –0.5 | 3.6 | V | |
| Analog signal voltage(4) | –0.5 | VCC + 0.5 | V | |
| Digital input voltage | –0.5 | 3.6 | V | |
| Analog port diode current | VNC, VNO, VCOM < 0 | –50 | 50 | mA |
| ON-state switch current | VNC, VNO, VCOM = 0 to VCC | –300 | 300 | mA |
| ON-state peak switch current(5) | VNC, VNO, VCOM = 0 to VCC | –500 | 500 | mA |
| Digital input clamp current | VIN < 0 | –50 | mA | |
| Continuous current through VCC | 100 | mA | ||
| Continuous current through GND | –100 | mA | ||
| Storage temperature, Tstg | –65 | 150 | °C | |
| VALUE | UNIT | |||
|---|---|---|---|---|
| V(ESD) | Electrostatic discharge | Human-body model (HBM), per ANSI/ESDA/JEDEC JS-001(1) | ±2000 | V |
| Charged-device model (CDM), per JEDEC specification JESD22-C101(2) | ±1000 | |||
| MIN | MAX | UNIT | |||
|---|---|---|---|---|---|
| VCC | Supply voltage | 1.65 | 3.6 | V | |
| VNC | Analog signal voltage | NC1, NC2 | 0 | VCC | V |
| VNO | NO1, NO2 | 0 | VCC | ||
| VCOM | COM1, COM2 | 0 | VCC | ||
| VIN | Digital input voltage | 0 | VCC | V | |
| THERMAL METRIC(1) | TS3A24157 | UNIT | ||
|---|---|---|---|---|
| DGS (VSSOP) | RSE (UQFN) | |||
| 10 PINS | 10 PINS | |||
| RθJA | Junction-to-ambient thermal resistance | 188.5 | 160.3 | °C/W |
| RθJC(top) | Junction-to-case (top) thermal resistance | 76.5 | 77.8 | °C/W |
| RθJB | Junction-to-board thermal resistance | 108.2 | 82.2 | °C/W |
| ψJT | Junction-to-top characterization parameter | 15.3 | 4.3 | °C/W |
| ψJB | Junction-to-board characterization parameter | 106.8 | 82.2 | °C/W |
| PARAMETER | TEST CONDITIONS | MIN | TYP | MAX | UNIT | |||
|---|---|---|---|---|---|---|---|---|
| ANALOG SWITCH | ||||||||
| rPEAK | Peak ON resistance | 0 ≤ (VNC or VNO) ≤ VCC, VCC = 2.7 V, ICOM = –100 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.5 | 0.65 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.75 | |||||||
| rON | ON-state resistance | VNC or VNO = 2 V, VCC = 2.7 V, ICOM = –100 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.45 | 0.6 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.65 | |||||||
| ΔrON | ON-state resistance match between channels | VNC or VNO = 2 V or 0.8 V, VCC = 2.7 V, ICOM = –100 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.05 | 0.07 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.08 | |||||||
| rON(FLAT) | ON-state resistance flatness | VCC = 2.7 V, ICOM = –100 mA, Switch ON, See Figure 10 | 0 ≤ (VNC or VNO) ≤ VCC | 0.025 | Ω | |||
| VNC or VNO = 2 V or 0.8 V |
TA = 25°C | 0.01 | 0.04 | |||||
| –40°C ≤ TA ≤ 85°C | 0.1 | |||||||
| INC(OFF), INO(OFF) | NC and NO OFF leakage current | VNC or VNO = 1 V and VCOM = 3 V, or VNC or VNO = 3 V and VCOM = 1 V; VCC = 3.6 V, Switch OFF, See Figure 11 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –250 | 250 | ||||||
| INC(ON), INO(ON) | NC and NO ON leakage current | VNC or VNO = 1 V or 3 V, VCOM = Open, VCC = 3.6 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| ICOM(ON) | COM ON leakage current | VNC or VNO = Open, VCOM = 1 V or 3 V, VCC = 3.6 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| DIGITAL CONTROL INPUTS (IN1, IN2)(1) | ||||||||
| VIH | Input logic high | 2.7 V ≤ VCC ≤ 3.6 V, –40°C ≤ TA ≤ 85°C | 1.4 | V | ||||
| VIL | Input logic low | 2.7 V ≤ VCC ≤ 3.6 V, –40°C ≤ TA ≤ 85°C | 0.5 | V | ||||
| IIH, IIL | Input leakage current | VIN = 3.6 V or GND, VCC = 3.6 V | TA = 25°C | –50 | 5 | 50 | nA | |
| –40°C ≤ TA ≤ 85°C | –150 | 150 | ||||||
| DYNAMIC | ||||||||
| tON | Turnon time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 3 V, TA = 25°C | 20 | 35 | ns | ||
| 2.7 V ≤ VCC ≤ 3.6 V, –40°C ≤ TA ≤ 85°C | 40 | |||||||
| tOFF | Turnoff time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 3 V, TA = 25°C | 12 | 25 | ns | ||
| 2.7 V ≤ VCC ≤ 3.6 V, –40°C ≤ TA ≤ 85°C | 30 | |||||||
| tBBM | Break-before-make time | VNC = VNO = VCC, RL = 50 Ω, CL = 35 pF, See Figure 15 |
VCC = 3 V, TA = 25°C | 1 | 10 | 25 | ns | |
| 2.7 V ≤ VCC ≤ 3.6 V, –40°C ≤ TA ≤ 85°C | 0.5 | 30 | ||||||

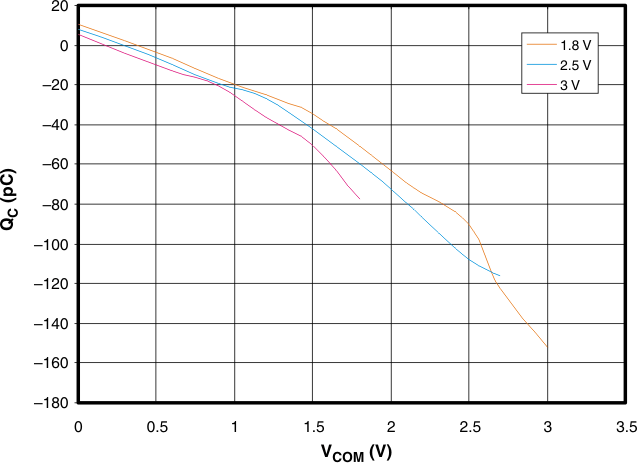

| QC | Charge injection | VGEN = 0, RGEN = 0, CL = 1 nF, See Figure 19 | 8.75 | pC | ||||
| CNC(OFF), CNO(OFF) | NC and NO OFF capacitance | (VNC or VNO) = VCC or GND, Switch OFF, See Figure 13 | 50 | pF | ||||
| CNC(ON), CNO(ON) | NC and NO ON capacitance | (VNC or VNO) = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CCOM(ON) | COM ON capacitance | VCOM = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CI | Digital input capacitance | VIN = VCC or GND, See Figure 13 | 2 | pF | ||||
| BW | Bandwidth | RL = 50 Ω, Switch ON, See Figure 16 | 50 | MHz | ||||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, See Figure 17 | –72 | dB | ||||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, See Figure 18 | –72 | dB | ||||
| THD | Total harmonic distortion | RL = 600 Ω, CL = 50 pF, f = 20 Hz to 20 kHz, See Figure 20 | 0.005% | |||||
| SUPPLY | ||||||||
| ICC | Positive supply current | VIN = VCC or GND, VCC = 3.6 V | TA = 25°C | 15 | 200 | nA | ||
| –40°C ≤ TA ≤ 85°C | 1200 | |||||||
| PARAMETER | TEST CONDITIONS | MIN | TYP | MAX | UNIT | |||
|---|---|---|---|---|---|---|---|---|
| ANALOG SWITCH | ||||||||
| rPEAK | Peak ON resistance | 0 ≤ (VNO or VNC) ≤ VCC, VCC = 2.3 V, ICOM = –8 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.55 | 0.75 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.9 | |||||||
| rON | ON-state resistance | VNO or VNC = 1.8 V, VCC = 2.3 V, ICOM = –8 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.56 | 0.75 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.85 | |||||||
| ΔrON | ON-state resistance match between channels | VNO or VNC = 1.8 V or 0.8 V, VCC = 2.3 V, ICOM = –8 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.1 | 0.15 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.15 | |||||||
| rON(FLAT) | ON-state resistance flatness | VCC = 2.3 V, ICOM = –8 mA, Switch ON, See Figure 10 | 0 ≤ (VNO or VNC) ≤ VCC | 0.1 | 0.15 | Ω | ||
| VNO or VNC = 0.8 V or 1.8 V |
TA = 25°C | 0.17 | ||||||
| –40°C ≤ TA ≤ 85°C | 0.2 | |||||||
| INC(OFF), INO(OFF) | NC and NO OFF leakage current | VNC or VNO = 0.5 V and VCOM = 2.2 V, or VNC or VNO = 2.2 V and VCOM = 0.5 V; VCC = 2.7 V, Switch OFF, See Figure 11 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –250 | 250 | ||||||
| INC(ON), INO(ON) | NC and NO ON leakage current | VNC or VNO = 0.5 V or 2.2 V, VCOM = Open, VCC = 2.7 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| ICOM(ON) | COM ON leakage current | VNC or VNO = Open, VCOM = 0.5 V or 2.2 V, VCC = 2.7 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| DIGITAL CONTROL INPUTS (IN1, IN2)(1) | ||||||||
| VIH | Input logic high | 2.3 V ≤ VCC ≤ 2.7 V, –40°C ≤ TA ≤ 85°C | 1.25 | V | ||||
| VIL | Input logic low | 2.3 V ≤ VCC ≤ 2.7 V, –40°C ≤ TA ≤ 85°C | 0.5 | V | ||||
| IIH, IIL | Input leakage current | VIN = 2.7 V or GND, VCC = 2.7 V | TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –50 | 50 | ||||||
| DYNAMIC | ||||||||
| tON | Turnon time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 2.5 V, TA = 25°C | 23 | 45 | ns | ||
| 2.3 V ≤ VCC ≤ 2.7 V, –40°C ≤ TA ≤ 85°C | 50 | |||||||
| tOFF | Turnoff time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 2.5 V, TA = 25°C | 17 | 27 | ns | ||
| 2.3 V ≤ VCC ≤ 2.7 V, –40°C ≤ TA ≤ 85°C | 30 | |||||||
| tBBM | Break-before- make time | VNC = VNO = VCC, RL = 50 Ω, CL = 35 pF, See Figure 15 |
VCC = 2.5 V, TA = 25°C | 2 | 14 | 30 | ns | |
| 2.3 V ≤ VCC ≤ 2.7 V, –40°C ≤ TA ≤ 85°C | 1 | 35 | ||||||
| QC | Charge injection | VGEN = 0, RGEN = 0, CL = 1 nF, See Figure 19 | 8 | pC | ||||
| CNC(OFF), CNO(OFF) | NC and NO OFF capacitance | VNC or VNO = VCC or GND, Switch OFF, See Figure 13 | 50 | pF | ||||
| CNC(ON), CNO(ON) | NC and NO ON capacitance | VNC or VNO = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CCOM(ON) | COM ON capacitance | VCOM = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CI | Digital input capacitance | VIN = VCC or GND, See Figure 13 | 2 | pF | ||||
| BW | Bandwidth | RL = 50 Ω, Switch ON, See Figure 16 | 50 | MHz | ||||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, See Figure 17 | –72 | dB | ||||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, See Figure 18 | –72 | dB | ||||
| THD | Total harmonic distortion | RL = 600 Ω, CL = 50 pF, f = 20 Hz to 20 kHz, See Figure 20 | 0.006% | |||||
| SUPPLY | ||||||||
| ICC | Positive supply current | VIN = VCC or GND, VCC = 2.7 V | TA = 25°C | 10 | 150 | nA | ||
| –40°C ≤ TA ≤ 85°C | 700 | |||||||
| PARAMETER | TEST CONDITIONS | MIN | TYP | MAX | UNIT | |||
|---|---|---|---|---|---|---|---|---|
| ANALOG SWITCH | ||||||||
| rPEAK | Peak ON resistance | 0 ≤ (VNO or VNC) ≤ VCC, VCC = 1.65 V, ICOM = –2 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.8 | 1.25 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 1.4 | |||||||
| rON | ON-state resistance | VNO or VNC = 1.5 V, VCC = 1.65 V, ICOM = –2 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.6 | 0.95 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 1 | |||||||
| ΔrON | ON-state resistance match between channels | VNO or VNC = 0.6 V or 1.5 V, VCC = 1.65 V, ICOM = –2 mA, Switch ON, See Figure 10 |
TA = 25°C | 0.1 | 0.15 | Ω | ||
| –40°C ≤ TA ≤ 85°C | 0.15 | |||||||
| rON(FLAT) | ON-state resistance flatness | VCC = 1.65 V, ICOM = –2 mA, Switch ON, See Figure 10 | 0 ≤ (VNO or VNC) ≤ VCC | 0.35 | 0.13 | Ω | ||
| VNO or VNC = 0.6 V or 1.5 V |
TA = 25°C | 0.05 | ||||||
| –40°C ≤ TA ≤ 85°C | 0.2 | |||||||
| INC(OFF), INO(OFF) | NC and NO OFF leakage current | VNC or VNO = 0.3 V and VCOM = 1.65 V, or VNC or VNO = 1.65 V and VCOM = 0.3 V; VCC = 1.65, Switch OFF, See Figure 11 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –250 | 250 | ||||||
| INC(ON), INO(ON) | NC and NO ON leakage current | VNC or VNO = 0.3 V or 1.65 V, VCOM = Open, VCC = 1.95 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| ICOM(ON) | COM ON leakage current | VNC or VNO = Open, VCOM = 0.3 V or 1.65 V, VCC = 1.95 V, Switch ON, See Figure 12 |
TA = 25°C | –50 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | –400 | 400 | ||||||
| DIGITAL CONTROL INPUTS (IN1, IN2)(1) | ||||||||
| VIH | Input logic high | 1.65 V ≤ VCC ≤ 1.95 V, –40°C ≤ TA ≤ 85°C | 1 | V | ||||
| VIL | Input logic low | 1.65 V ≤ VCC ≤ 1.95 V, –40°C ≤ TA ≤ 85°C | 0.4 | V | ||||
| IIH, IIL | Input leakage current | VIN = 1.95 V or GND, VCC = 1.95 V | 25°C | 0 | 50 | nA | ||
| –40°C ≤ TA ≤ 85°C | 150 | |||||||
| DYNAMIC | ||||||||
| tON | Turnon time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 1.8 V, TA = 25°C | 33 | 75 | ns | ||
| 1.65 V ≤ VCC ≤ 1.95 V, –40°C ≤ TA ≤ 85°C | 80 | |||||||
| tOFF | Turnoff time | VCOM = VCC, RL = 50 Ω, CL = 35 pF, See Figure 14 |
VCC = 1.8 V, TA = 25°C | 24 | 35 | ns | ||
| 1.65 V ≤ VCC ≤ 1.95 V, –40°C ≤ TA ≤ 85°C | 40 | |||||||
| tBBM | Break-before- make time | VNC = VNO = VCC, RL = 50 Ω, CL = 35 pF, See Figure 15 |
VCC = 1.8 V, TA = 25°C | 2 | 20 | 40 | ns | |
| 1.65 V ≤ VCC ≤ 1.95 V, –40°C ≤ TA ≤ 85°C | 1 | 50 | ||||||
| QC | Charge injection | VGEN = 0, RGEN = 0, CL = 1 nF, See Figure 19 | 4 | pC | ||||
| CNC(OFF), CNO(OFF) | NC and NO OFF capacitance | VNC or VNO = VCC or GND, Switch OFF, See Figure 13 | 50 | pF | ||||
| CNC(ON), CNO(ON) | NC and NO ON capacitance | VNC or VNO = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CCOM(ON) | COM ON capacitance | VCOM = VCC or GND, Switch ON, See Figure 13 | 140 | pF | ||||
| CI | Digital input capacitance | VIN = VCC or GND, See Figure 13 | 2 | pF | ||||
| BW | Bandwidth | RL = 50 Ω, Switch ON, See Figure 16 | 48 | MHz | ||||
| OISO | OFF isolation | RL = 50 Ω, f = 1 MHz, See Figure 17 | –73 | dB | ||||
| XTALK | Crosstalk | RL = 50 Ω, f = 1 MHz, See Figure 18 | –72 | dB | ||||
| THD | Total harmonic distortion | RL = 600 Ω, CL = 50 pF, f = 20 Hz to 20 kHz, See Figure 20 | 0.005% | |||||
| Supply | ||||||||
| ICC | Positive supply current | VIN = VCC or GND, VCC = 1.95 V | TA = 25°C | 10 | 100 | nA | ||
| –40°C ≤ TA ≤ 85°C | 600 | |||||||

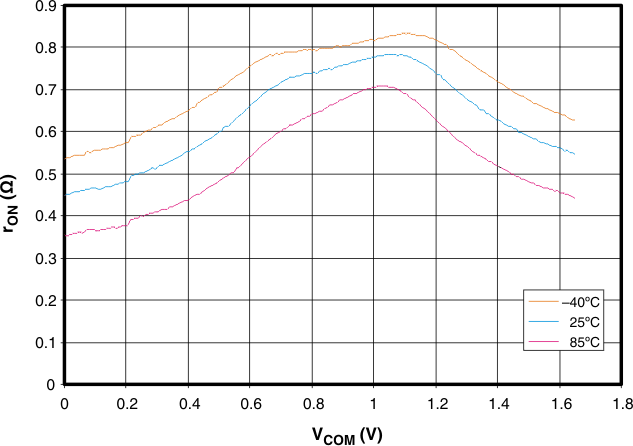

| VCC = 1.65 V |

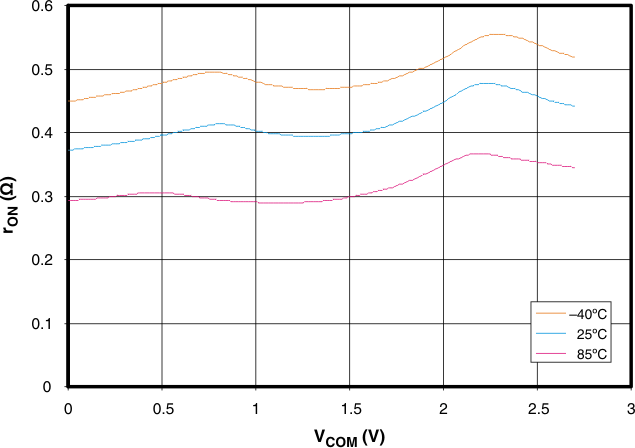

| VCC = 2.7 V |

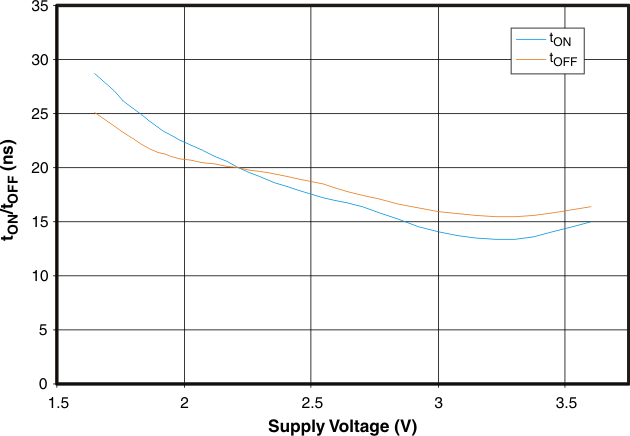

Figure 5. tON and tOFF vs Supply Voltage

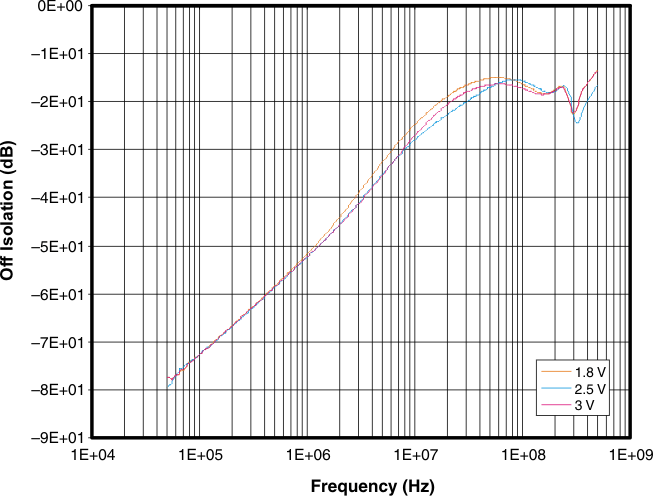

Figure 7. OFF Isolation

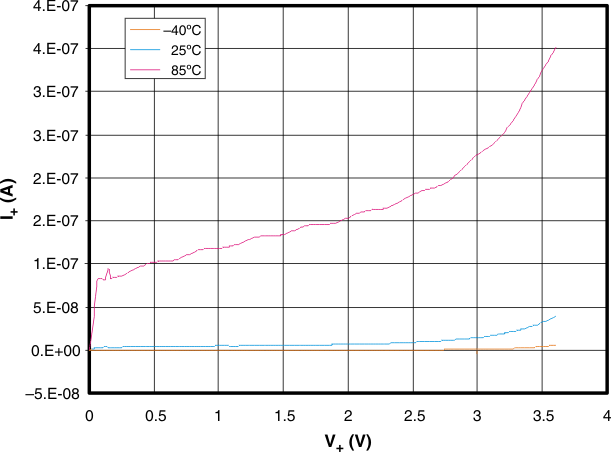

Figure 9. Power-Supply Current vs VCC

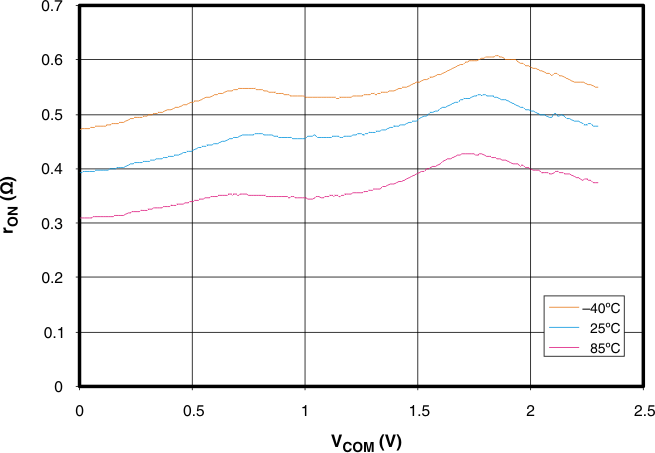

| VCC = 2.3 V |

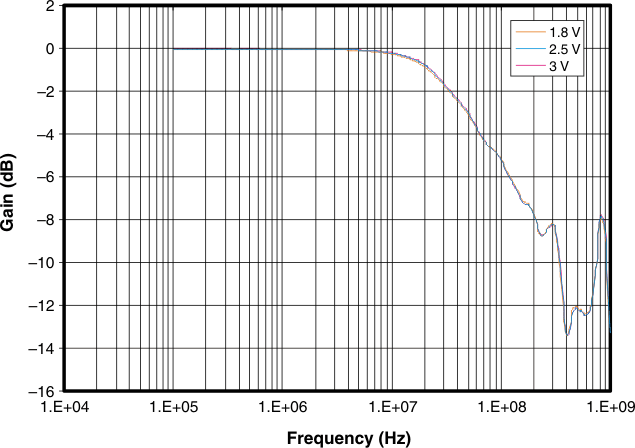

Figure 6. Bandwidth

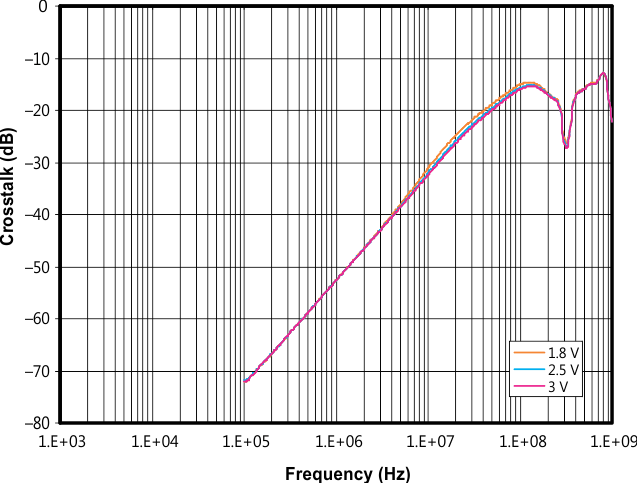

Figure 8. Crosstalk
