ZHCSMK9 January 2021 TPS7B88-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- KVU|3
散熱焊盤機械數據 (封裝 | 引腳)
- KVU|3
訂購信息
3 說明
TPS7B88-Q1 是一款低壓降線性穩壓器，專用于連接汽車應用中的電池。該器件的輸入電壓范圍高達 40V，因此可承受汽車系統可能發生的瞬變（如負載突降）。此器件在輕負載下的靜態電流僅為 17μA，是為備用系統中微控制器 (MCU) 和控制器局域網 (CAN) 收發器等常開型器件供電的出色解決方案。
該器件具有先進的瞬態響應，因此輸出端可對負載或線路變化（例如，在冷啟動條件下）作出迅速響應。此外，該器件架構新穎，可在從電壓跌落恢復過程中最大限度降低輸出過沖幅度。正常運行時，該器件可在整個線路、負載和溫度范圍內維持 ±1.15% 的直流精度。
該器件采用導熱封裝，可將熱量高效傳導到電路板上。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7B88-Q1 | TO-252 (3) | 6.60mm × 6.10mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

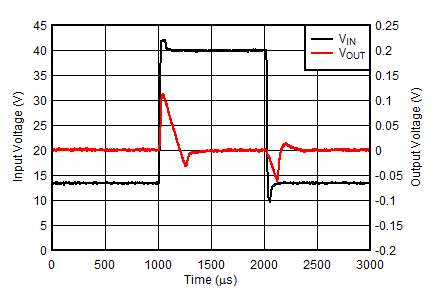

線路瞬態響應（VIN 壓擺率 3V/μs）
輸出等于基準電壓
