1 特性
- 兩個獨立的 LDO 通道
- 4mm × 4mm 20 引腳超薄型四方扁平無引線 (WQFN) 封裝
- 低輸出噪聲：3.8µVRMS（10Hz 至 100kHz）
- 低壓降：2A 時為 180mV（典型值）
- 寬輸入電壓范圍：1.4V 至 6.5V
- 寬輸出電壓范圍：0.8V 至 5.2V
- 高電源抑制比 (PSRR)：
- 直流時為 75dB
- 100kHz 時為 40dB
- 1MHz 時為 40dB
- 整個線路、負載和溫度范圍內的精度達 1.0%
- 出色的負載瞬態響應
- 可調節的啟動浪涌控制
- 可選軟啟動充電電流
- 獨立開漏電源正常 (PGx) 輸出
- 與 10µF 或更大的陶瓷輸出電容一起工作時保持穩定
2 應用
- 高速模擬電路：
- 壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及低壓差分信令 (LVDS)
- 成像：互補金屬氧化物半導體 (CMOS) 傳感器，視頻專用集成電路 (ASIC)
- 測試和測量
- 儀器儀表、醫療和音頻
- 數字負載輔助電源軌：
- 串行解串器 (SerDes)、現場可編程門陣列 (FPGA)、數字信號處理器 (DSP)

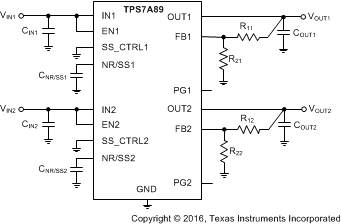

典型應用電路
3 說明
TPS7A89 是一款雙路、低噪聲 (3.8 µVRMS)、低壓降 (LDO) 穩壓器，每通道具有 2A 的拉電流能力，其最高壓降僅為 400mV。
TPS7A89 提供兩個獨立的 LDO，極具靈活性，解決方案尺寸要比兩個單通道 LDO 小 60% 左右。每個輸出可通過外部電阻在 0.8V 至 5.2 V 范圍內進行調節。TPS7A89 的寬輸入電壓范圍支持其在 1.4V 至 6.5V 范圍內的電壓下工作。
TPS7A89 的輸出電壓精度（整個線路、負載和溫度范圍內）達 1%，并且可通過軟啟動功能減少浪涌電流，因此非常適合為敏感類模擬低壓器件 [例如，壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC)、高端處理器和現場可編程門陣列 (FPGA)] 供電。
TPS7A89 旨在為噪聲敏感類組件供電，廣泛適用于高速通信、視頻、醫療或測試和測量等 應用。此器件具有 3.8 µVRMS 的超低輸出噪聲和寬帶電源抑制比 (PSRR)（1MHz 時為 40dB），最大限度減少了相位噪聲和時鐘抖動。這些 功能 最大限度提升了計時器件、ADC 和 DAC 的性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A89 | WQFN (20) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

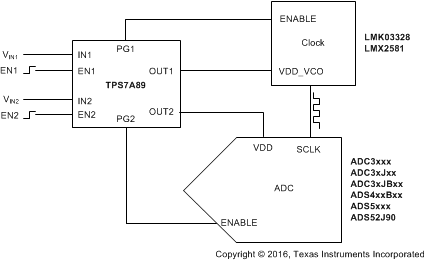

為信號鏈供電
