3 說明
TPS7A7200 低壓降 (LDO) 穩壓器設計用于追求極低壓降功能的應用（2A 時為 180mV），此類應用的輸入電壓介于 1.5V 至 6.5V 之間。TPS7A7200 提供一個創新、用戶可配置的輸出電壓設置，范圍介于 0.9V 至 3.5V 之間，從而不需要使用外部電阻器并消除了任何與之相關的誤差。
TPS7A7200具有極快的負載瞬態響應，與陶瓷輸出電容器一起工作時保持穩定，并且在線路、負載、和溫度上所支持的精度優于 2%。一個軟啟動引腳使得應用能夠減少到負載的涌入電流。此外，一個開漏、電源正常信號可實現電源軌排序。
TPS7A7200 提供 3mm × 3mm、16 引腳 VQFN 和 5mm × 5mm、20 引腳 VQFN 封裝。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
典型應用

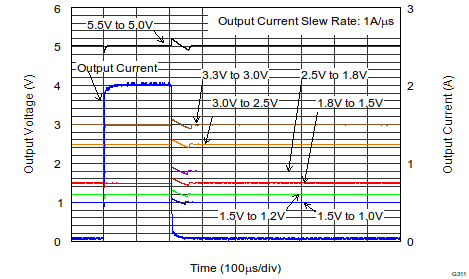

具有七種不同輸出的負載瞬態響應
