ZHCSHF3C january 2018 – may 2023 TPS65268-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 描述
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Adjusting the Output Voltage
- 7.3.2 Enable and Adjusting UVLO
- 7.3.3 Soft-Start Time
- 7.3.4 Power-Up Sequencing
- 7.3.5 V7V Low-Dropout Regulator and Bootstrap
- 7.3.6 Out-of-Phase Operation
- 7.3.7 Output Overvoltage Protection (OVP)
- 7.3.8 Slope Compensation
- 7.3.9 Overcurrent Protection
- 7.3.10 Power Good
- 7.3.11 Thermal Shutdown
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RHB|32
散熱焊盤機械數據 (封裝 | 引腳)
- RHB|32
訂購信息
3 描述
TPS65268-Q1 器件包含三路同步降壓轉換器，并具有 4V 至 8V 的寬輸入電壓范圍。這款轉換器具有恒定頻率峰值電流模式，專用于簡化應用，同時方便設計人員根據目標應用來優化系統?？赏ㄟ^(guò)外部電阻在 200kHz 至 2.3MHz 范圍內調節轉換器的開關頻率。BUCK1 與 BUCK2 和 BUCK3 之間呈 180° 異相運行（BUCK2 和 BUCK3 同相位運行）最大限度地降低了輸入濾波器要求。
TPS65268-Q1 器件中的每個降壓轉換器在輕負載條件下均以強制連續電流模式 (FCCM) 運行，以降低輸出電壓紋波，提高負載瞬態響應。
TPS65268-Q1 器件具有過壓保護、過流保護、短路保護和過熱保護功能。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65268-Q1 | RHB（VQFN，32） | 5.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
應用原理圖

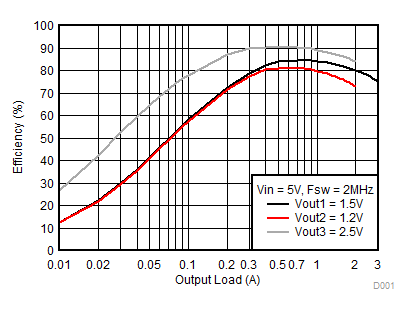

效率與輸出負載之間的關系
