7.3.2 使能和軟啟動

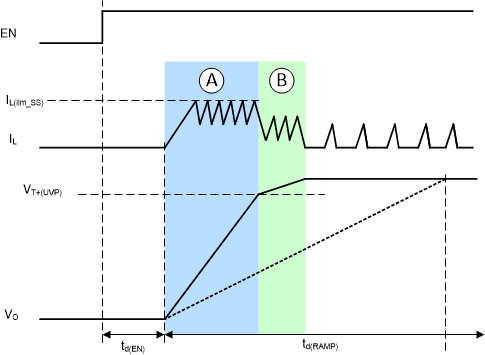

圖 7-1 典型的軟啟動行為當輸入電壓高于 UVLO 上升閾值且 EN 引腳被拉至高于 1.2V 的電壓時，TPS631010 和 TPS631011 將啟用，并在短暫的延遲時間 td(EN) 后啟動。
該器件具有電感器峰值電流鉗位功能，可限制啟動期間的浪涌電流。當最小電流鉗位 (IL(lim_SS)) 低于跟隨電壓斜坡所需的電流時，電流會自動增加以跟隨電壓斜坡。如果選擇的電容低于所選斜坡時間 td(RAMP) 適用的電容，則最小電流限制可確保盡可能快速軟啟動。
在圖 7-1 所示的典型啟動情況下（低輸出負載、典型輸出電容），最小電流鉗位會限制浪涌電流并為輸出電容器充電。然后，輸出電壓上升速度快于基準電壓斜坡（請參閱圖 7-1 中的 A 相）。為了避免輸出過沖，當輸出接近目標電壓并遵循即將完成啟動的電壓斜坡所給出的基準電壓斜坡壓擺率值時，電流鉗位將停用（請參閱圖 7-1 中的 B 相）。從最小電流鉗位狀態(tài)的轉(zhuǎn)換使用 VT+(UVP) 閾值來檢測，其中該閾值通常為目標輸出電壓的 90%。在 B 相之后，輸出電壓將很好地調(diào)節(jié)至標稱目標電壓。電流波形取決于輸出負載和運行模式。
