1 特性

• 集成 19mΩ 和 9.4mΩ 金屬氧化物半導體場效應晶體管 (MOSFET)
• 400kHz、800kHz 或 1.2MHz 的可選 F_SW
• Out-of-Audio 功能可保持開關頻率超出音頻范圍
• 可調節電流限制設置，具有斷續重啟功能
• 整個溫度范圍內的基準電壓為 0.6V ±1%
• 支持 5V 外部可選偏置功能，以提升效率
• D-CAP3™針對快速瞬態響應的控制模式
• 0.6V 至 5.5V 輸出電壓范圍
• 支持所有陶瓷電容器
• 針對預偏置輸出的單調性啟動
• 可調節軟啟動，默認軟啟動時間為 1ms
• -40°C 至 150°C 運行結溫
• 小型 3.5mm x 3.5mm HotRod™四方扁平無引線 (QFN) 封裝

2 應用

• 服務器和存儲
• 機頂盒和高端數字電視 (DTV)
• 筆記本電腦和游戲系統

3 說明

TPS568215OA 是 TI 旗下最小的一款單片 8A 同步降壓轉換器，具有自適應導通時間 D-CAP3™ 控制模式。該器件集成了較低的 R_DS(on) 功率 MOSFET，簡單易用并且高效運行，所需外部組件最少，適用于空間受限的電源系統。主要 特性 包括非常精確的基準電壓、快速負載瞬態響應、Out-of-Audio 模式、可調節的電流限制并且無需外部補償。強制持續導通模式有助于滿足高性能 DSP 和 FPGA 的嚴格電壓調節精度要求。TPS568215OA 采用熱增強型 18 引腳 HotRod™ QFN 封裝，并且設計用于在 –40°C 至 150°C 的結溫范圍內工作。TPS568215OA 與 TPS568215 和 TPS56C215 引腳對引腳兼容，因此用戶可以在 6A 至 12A 范圍內靈活選擇采用同一大小的解決方案。

1. 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

空白

空白

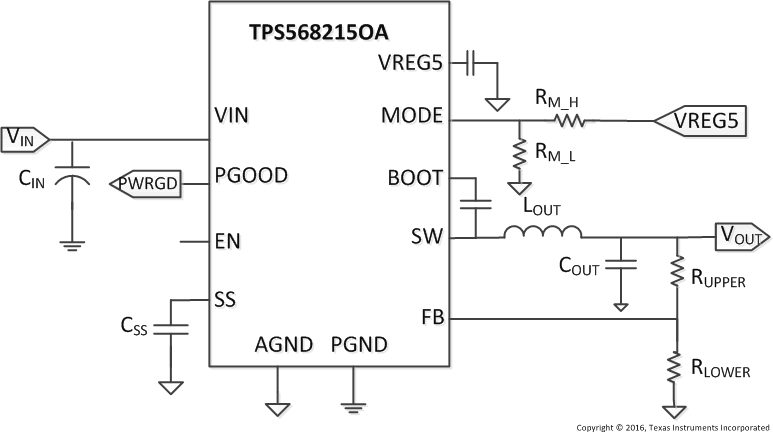

典型應用原理圖

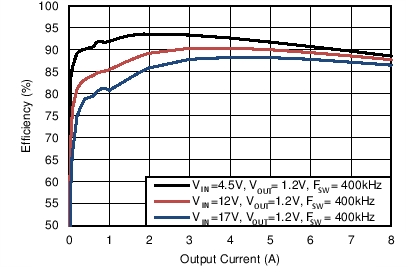

效率與輸出電流
