ZHCSDI6A March 2015 – March 2015 TPS566250
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Applications and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
- 針對低占空比應用進行優化的集成場效應管 (FET)
- 44mΩ（高側）和 23mΩ（低側）
- 輸出電壓范圍：0.6V 至 1.87V（
反饋電壓步長為 5.5mV） - 具有多字節接口的 VID 控制，支持
回讀功能 - 25°C 溫度下，VID 控制為 ±1% 輸出電壓（
12V VIN/1.1V VOUT 時） - D-CAP2™ 控制模式
- 高級 Eco-mode™ 模式，以在輕負載時實現高效率 和低輸出電壓紋波
- 650kHz 開關頻率
- 固定軟啟動時間：1ms
- 單調預偏置軟啟動
- 用于過載保護的斷續定時器
2 應用
- 面向消費類應用的媒體處理器：數字電視、機頂盒
- 系統片上電源
- 高密度配電系統
3 說明
TPS566250 是一款同步降壓轉換器，可幫助系統設計人員通過經濟高效、低元件數、低待機電流的解決方案來實現一整套終端設備電源總線穩壓器。
初始上電之后，可通過 I2C 兼容 VID 控制總線向集成電路 (IC) 發送代碼來更改輸出電壓。
TPS566250 的主控制環路采用 D-CAP2™ 模式控制，無需外部補償元件即可實現快速瞬態響應。 自適應導通時間控制可使器件在高負載條件下的脈寬調制 (PWM) 模式與輕負載條件下的高級 Eco-mode™ 工作模式之間實現無縫切換。 高級 Eco-mode™ 使 TPS566250 能夠在輕負載條件下保持高效率。 TPS566250 既能夠適應諸如高分子有機半導體固體電容 (POSCAP) 或高分子聚合物電容 (SP-CAP) 的低等效串聯電阻 (ESR) 輸出電容，也能夠適應超低等效串聯電阻 (ESR) 的陶瓷電容。
該器件提供片上過流、欠壓閉鎖和熱關斷保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS566250 | HSOP (8) | 4.90mm x 3.90mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

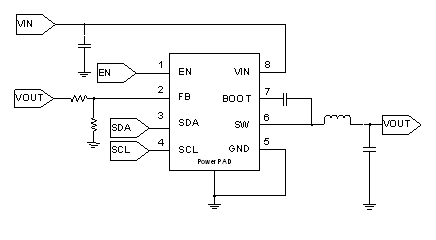

4 簡化電路原理圖
負載瞬態響應
