3 說明
TPS563212 是一款具有成本效益且高度靈活的同步降壓轉化器，可在可選的 Eco-mode 或強制連續導通模式 (FCCM) 下工作。另外還可以通過 MODE 引腳配置可選的電源正常狀態指示器或外部軟啟動。通過正確配置使能引腳、電源正常狀態指示器或外部軟啟動可以實現電源時序控制。4.2V 至 18V 的寬輸入電壓范圍支持 12V 和 15V 等各種常見的輸入電壓軌。該器件的輸出電壓為 0.6V 至 7V，支持高達 3A 的持續輸出電流。
該器件采用高級仿真電流模式 (AECM) 控制拓?fù)洌軌蛱峁┛焖偎矐B(tài)響應和真正的固定開關頻率。借助內部智能環路帶寬控制，該器件無需外部補償，即可在寬輸出電壓范圍內實現快速瞬態響應。
高側峰值電流的逐周期電流限制可在過載情況下保護器件，并通過低側谷值電流限制防止電流失控，增強限制效果。在過壓保護 (OVP)、欠壓保護 (UVP)、UVLO 保護和熱關斷保護情況下將觸發斷續模式。
該器件采用 1.6mm x 2.1mm SOT-5X3 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS563212 | SOT-5X3 (8) | 1.6 mm × 2.1 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
簡化版原理圖

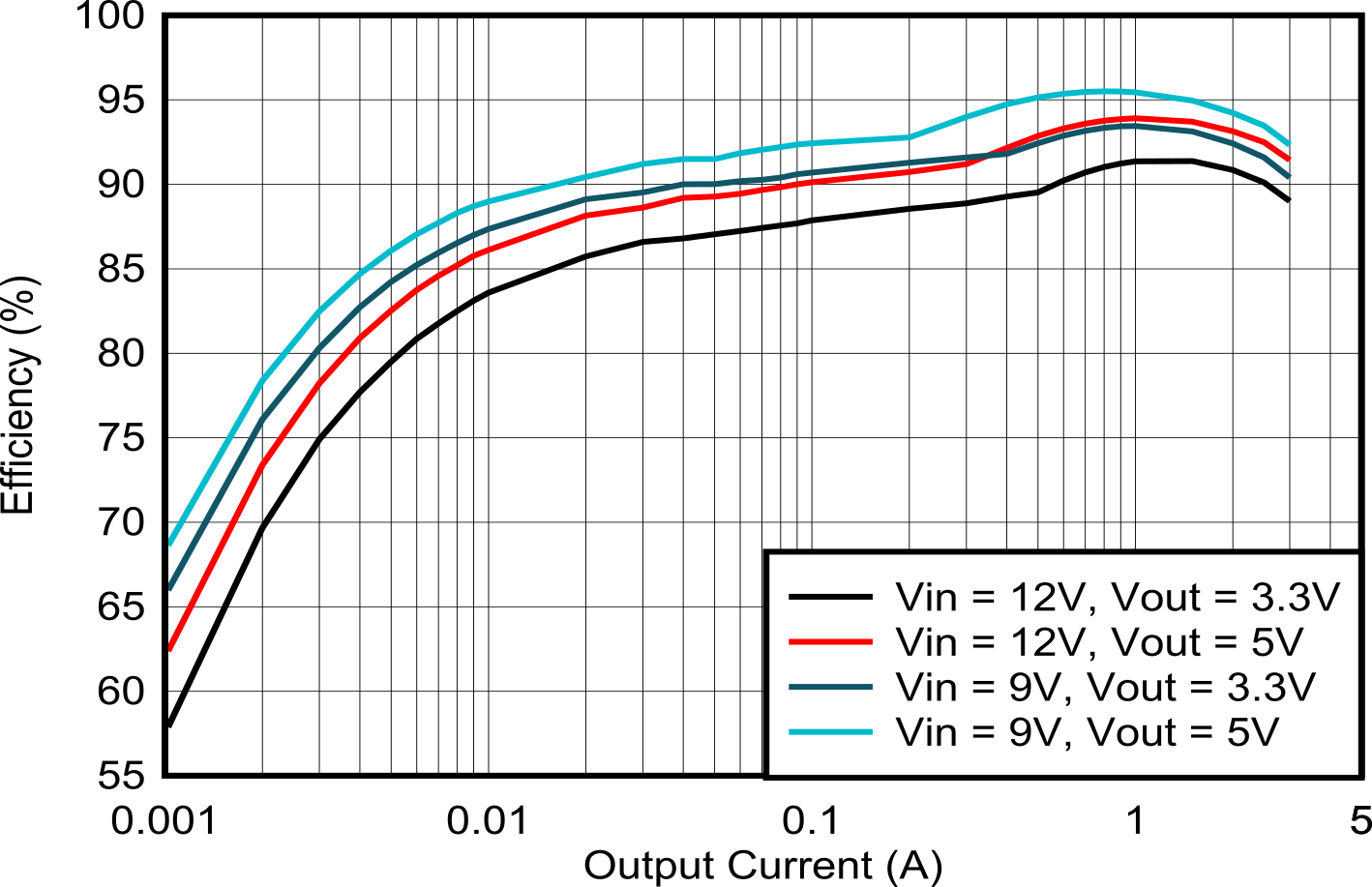

效率與輸出電流間的關系
