1 特性
- 輸入電壓范圍 (PVIN)：1.5V 至 16V
- 輸入偏置電壓 (VDD) 范圍：4.5V 至 22V
- 輸出電壓范圍：0.6V 至 5.5V
- 集成式 2.9mΩ 和 1.2mΩ 功率 MOSFET，持續輸出電流為 40A
- 電壓基準 0.6V 至 1.2V（階躍為 50mV），采用 VSEL 引腳
- ±0.5%，0.9VREF 公差范圍：–40°C 至 +125°C 結溫
- 真正的差分遙感放大器
- D-CAP3™控制環路，
- 自適應導通時間控制，具有 8 種 PMBusTM 頻率：315kHz、425kHz、550kHz、650kHz、825kHz、900kHz、1.025MHz 和 1.125MHz
- 溫度補償和可編程電流限值，具有 RILIM 和 OC 鉗位
- 可選斷續或閉鎖 OVP 或 UVP
- 通過精確的 EN 實現的 VDD UVLO 外部調整
- 預偏置啟動支持
- Eco-mode™和 FCCM 可供選擇
- 全套故障保護和 PGOOD
- 標準 VOUT_COMMAND 和 VOUT_MARGIN（高電平和低電平）
- 引腳捆綁和實時編程
- 故障報告和警告
- 針對所選命令的 NVM 備份
- 1MHz PMBus，支持 PEC 和 SMB_ALRT#
- 使用 TPS549D22 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 企業級存儲、SSD、NAS
- 無線和有線通信基礎設施
- 工業 PC、自動化、ATE、PLC、視頻監控
- 企業服務器、交換機、路由器
- ASIC、SoC、FPGA、DSP 內核和 I/O 電源軌
3 說明
TPS549D22 器件是一款緊湊型單通道降壓轉換器，具有自適應導通時間 D-CAP3 模式控制。該器件專為高精度、高效率、快速瞬態響應、易于使用、外部組件較少且空間受限的電源系統而設計。
該器件 采用 全差分感應和 TI 集成 FET，高側導通電阻為 2.9mΩ，低側導通電阻為 1.2mΩ。此外，該器件還 具有 0.5% 的精度和 0.9V 基準電壓，環境溫度范圍介于 –40°C 和 +125°C 之間。其競爭 優勢 包括：極少的外部組件數、精確的負載調節和線路調節、自動跳躍或 FCCM 工作模式以及內部軟啟動控制。
TPS549D22 器件采用 7mm × 5mm、40 引腳、LQFN-CLIP (RVF) 封裝（RoHs 豁免）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS549D22 | LQFN-CLIP (40) | 7.00mm × 5.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

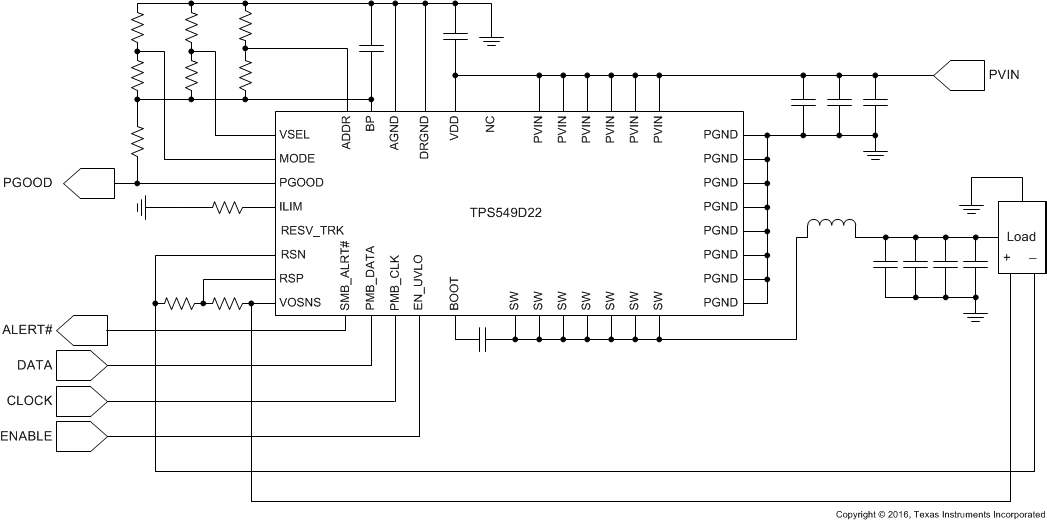

簡化應用
