12 器件和文檔支持
12.1 器件支持
12.1.1 開發支持
12.1.1.1 德州儀器 (TI) Fusion Digital Power Designer
德州儀器 (TI) Digital Power Designer 能夠?yàn)?TPS544x25器件提供全面支持。Fusion digital Power Designer 是一款圖形用戶界面 (GUI)，可使用德州儀器 (TI) USB-to-GPIO 適配器通過 PMBus 配置并監控器件。
單擊此鏈接下載德州儀器 (TI) Fusion Digital Power Designer 軟件包。

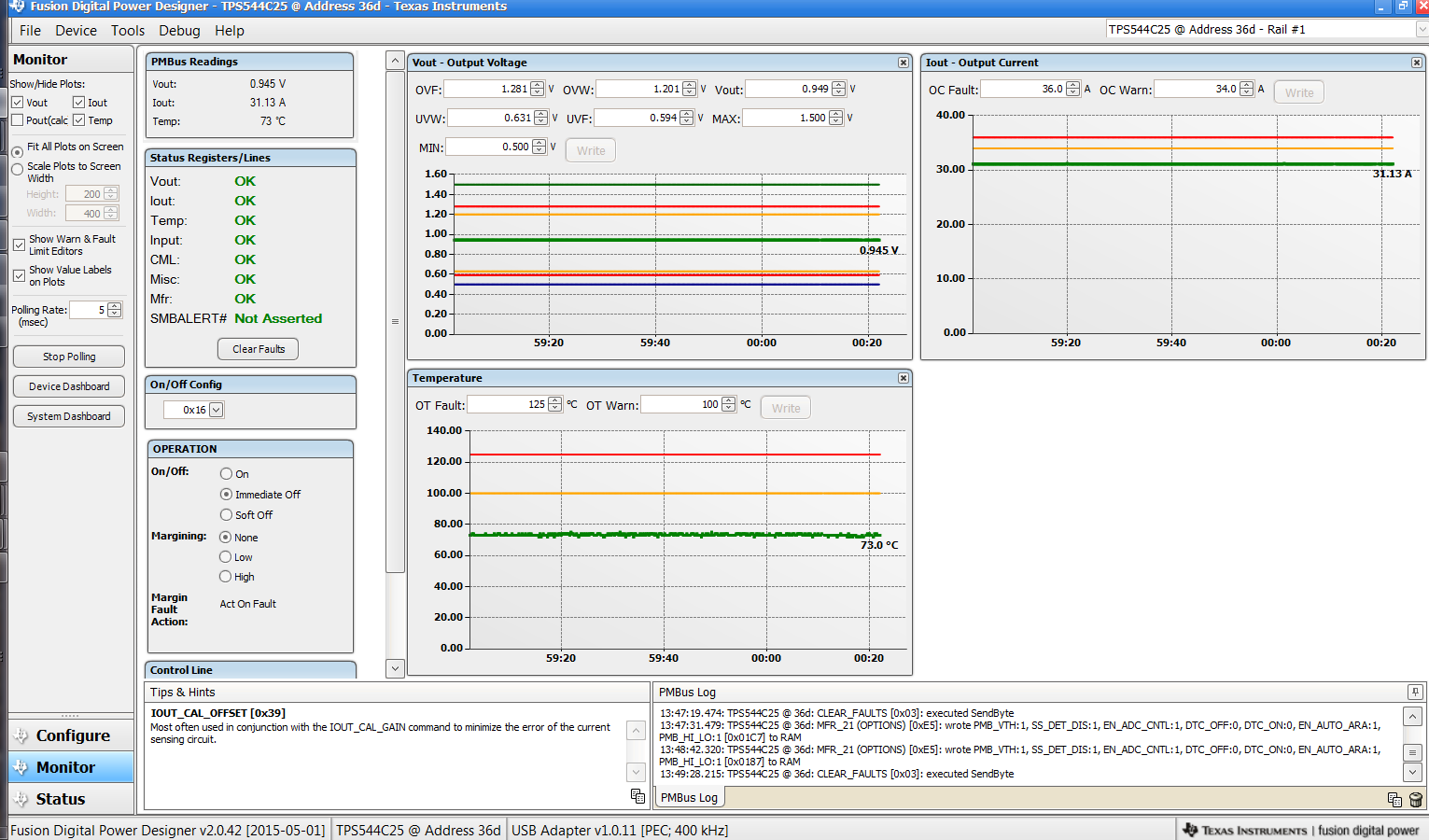

Figure 57. 使用 Fusion Digital Power Designer 進行器件監控

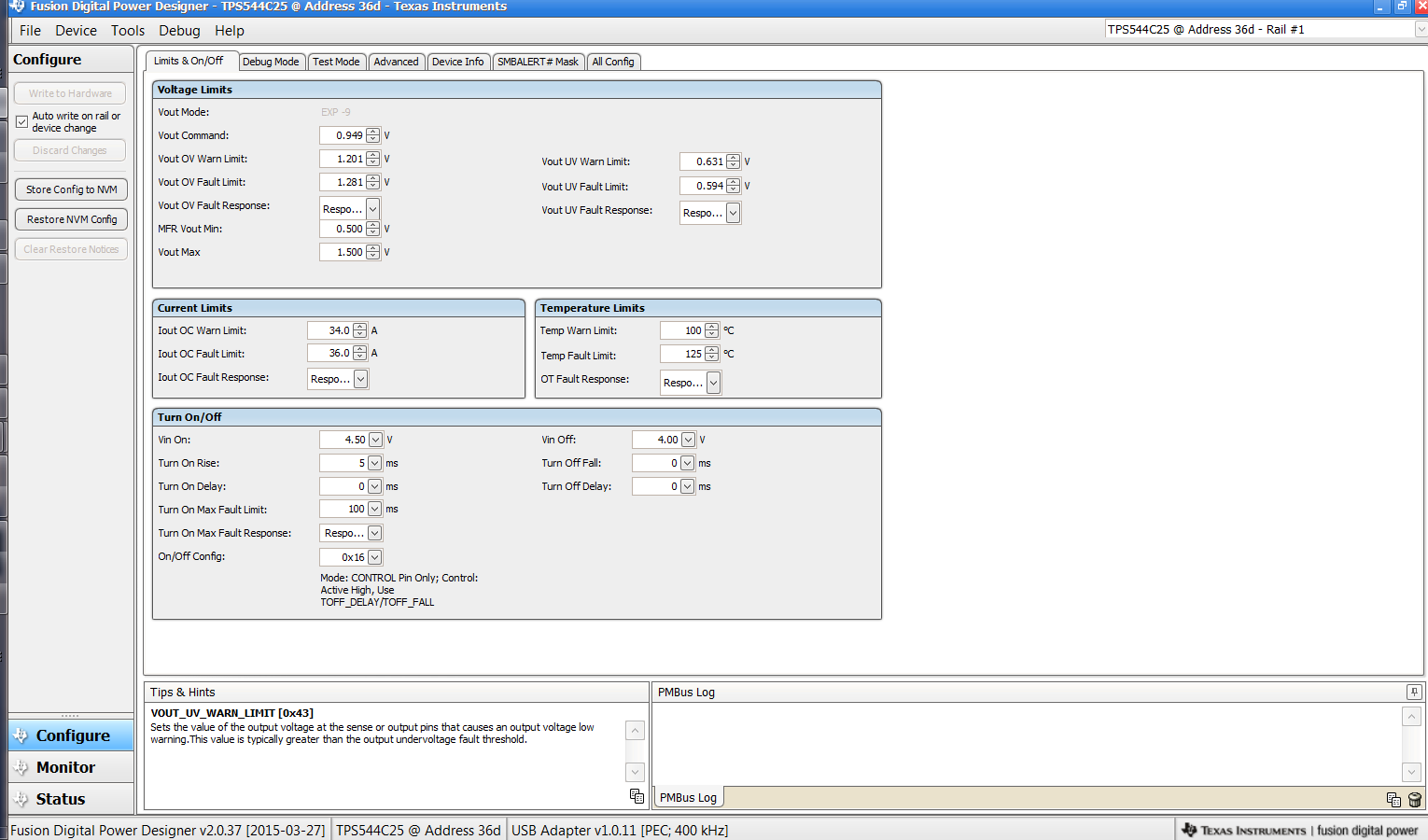

Figure 58. 使用 Fusion Digital Power Designer 進行器件配置
12.1.1.2 TPS40k 環路補償工具
TPS544x25 器件受德州儀器 (TI) TPS40k 環路補償工具 支持。該電子表格工具可用于計算具有電壓模式控制功能的器件的頻率補償組件。
12.2 相關鏈接
下面的表格列出了快速訪問鏈接。類別包括技術文檔、支持與社區資源、工具和軟件，以及申請樣片或購買產品的快速鏈接。
Table 19. 相關鏈接
| 器件 | 產品文件夾 | 樣片與購買 | 技術文檔 | 工具和軟件 | 支持和社區 |
|---|---|---|---|---|---|
| TPS544C25 | 請單擊此處 | 請單擊此處 | 請單擊此處 | 請單擊此處 | 請單擊此處 |
| TPS544B25 | 請單擊此處 | 請單擊此處 | 請單擊此處 | 請單擊此處 | 請單擊此處 |
12.3 社區資源
下列鏈接提供到 TI 社區資源的連接。鏈接的內容由各個分銷商“按照原樣”提供。這些內容并不構成 TI 技術規范，并且不一定反映 TI 的觀點；請參閱 TI 的 《使用條款》。
-
TI E2E™ 在線社區 TI 的工程師對工程師 (E2E) 社區。此社區的創建目的在于促進工程師之間的協作。在 e2e.ti.com 中，您可以咨詢問題、分享知識、拓展思路并與同行工程師一道幫助解決問題。
-
設計支持 TI 參考設計支持 可幫助您快速查找有幫助的 E2E 論壇、設計支持工具以及技術支持的聯系信息。
12.4 商標
E2E is a trademark of Texas Instruments.
PMBus is a trademark of SMIF, Inc..
NexFET is a trademark of TI.
All other trademarks are the property of their respective owners.
12.5 靜電放電警告
這些裝置包含有限的內置 ESD 保護。 存儲或裝卸時，應將導線一起截短或?qū)⒀b置放置于導電泡棉中，以防止 MOS 門極遭受靜電損傷。
12.6 Glossary
SLYZ022 — TI Glossary.
This glossary lists and explains terms, acronyms, and definitions.
