ZHCSJ77F December 2010 – December 2018 TPS51916
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 VDDQ Switch Mode Power Supply Control
- 7.3.2 VREF and REFIN, VDDQ Output Voltage
- 7.3.3 Soft-Start and Powergood
- 7.3.4 Power State Control
- 7.3.5 Discharge Control
- 7.3.6 VTT and VTTREF
- 7.3.7 VDDQ Overvoltage and Undervoltage Protection
- 7.3.8 VDDQ Out-of-Bound Operation
- 7.3.9 VDDQ Overcurrent Protection
- 7.3.10 VTT Overcurrent Protection
- 7.3.11 V5IN Undervoltage Lockout Protection
- 7.3.12 Thermal Shutdown
- 7.4 Device Functional Modes
- 7.5 D-CAP2™ Mode Operation
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RUK|20
散熱焊盤機械數據 (封裝 | 引腳)
- RUK|20
訂購信息
3 說明
TPS51916 器件能夠以最少總成本和最小空間為 DDR2、DDR3、DDR3L 和 DDR4 存儲器系統提供完整的電源。它將同步降壓穩壓器控制器 (VDDQ) 與 2A 灌電流和 2A 拉電流跟蹤 LDO (VTT) 以及緩沖低噪聲基準 (VTTREF) 集成在一起。
該器件采用耦合了 300kHz 或 400kHz 頻率的 D-CAP™ 模式，以實現易于使用且快速的瞬態響應，或采用耦合了更高的 500kHz 或 670kHz 頻率的 D-CAP2™ 模式，以在無需外部補償電路的情況下支持陶瓷輸出電容器。VTTREF 跟蹤 VDDQ/2 的精度優于 0.8%。能夠提供 2A 灌電流和 2A 拉電流峰值電流功能的 VTT 只需 10μF 的陶瓷電容。提供專用的 LDO 電源輸入。
該器件還可以提供卓越的電源性能。它支持靈活功率級控制，將 VTT 置于高阻抗?fàn)顟B(tài)（處于 S3）并在 S4 或 S5 狀態下對 VDDQ、VTT 和 VTTREF 進行放電（軟關閉）。它還提供具有低側 MOSFET RDS(on) 檢測功能的可編程 OCL、OVP、UVP、UVLO 以及熱關斷保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS51916 | QFN (20) | 3mm x 3mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

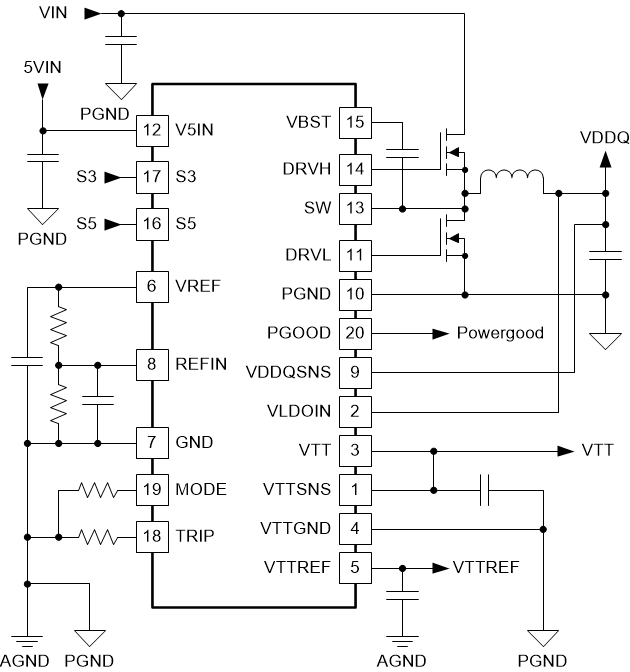

簡化應用
.
