1 特性

• 同步降壓控制器 (VDDQ)
  • 轉換電壓范圍：3V 至 28V
  • 輸出電壓范圍：0.7V 至 1.8V
  • 0.8% V_REF精度
  • D-CAP2™針對陶瓷輸出電容器的模式
  • 可選 500kHz/670kHz 開關頻率
  • 自動跳頻功能優化了輕負載和重負載時的效率
  • 支持 S4/S5 狀態中的軟啟動
  • 過流 (OCL) / 過壓 (OVP) / 欠壓 (UVP) / 欠壓閉鎖 (UVLO) 保護
  • 電源正常輸出
• 2A LDO (VTT)、緩沖基準 (VTTREF)
  • 2A（峰值）灌電流和拉電流
  • 只需 10μF 陶瓷輸出電容器
  • 經緩沖的，低噪聲，10mA VTTREF 輸出
  • 0.8% VTTREF，20mV VTT 精度
  • 在 S3 中支持高阻抗 (High-Z) 而在 S4/S5 中支持軟關閉
• 熱關斷
• 20 引腳 3mm × 3mm WQFN 封裝

2 應用

• DDR2、DDR3、DDR3L、LPDDR3 和 DDR4 內存電源
• SSTL_18、SSTL_15、SSTL_135 和 HSTL 終端

3 說明

TPS51716 用最少總體成本和最小空間提供一個用于 DDR2、DDR3、DDR3L、LPDDR3 和 DDR4 內存系統的完整電源。它將同步降壓穩壓器控制器 (VDDQ) 與 2A 灌電流/拉電流跟蹤 LDO (VTT) 和緩沖低噪聲基準 (VTTREF) 相集成。TPS51716 采用融合了 500kHz 或 670kHz 工作頻率的 D-CAP2 模式，此模式可在無需外部補償電路的情況下支持陶瓷輸出電容器。VTTREF 跟蹤 VDDQ/2 的精度高達 0.8%。能夠提供 2A 灌電流/拉電流峰值電流功能的 VTT ，而且只需 10μF 的陶瓷電容。此外，該器件還 具有 專用 LDO 電源輸入。

TPS51716 提供豐富、實用的功能以及出色的電源性能。它支持靈活功率級控制，將 VTT 置于 S3 中的高阻抗?fàn)顟B(tài)并在 S4/S5 狀態中將 VDDQ，VTT 和 VTTREF 放電（軟關閉）。它包括具有低側 MOSFET R_{DS（接通）}感測的可編程 OCL，OVP/UVP/UVLO 和熱關斷保護。

TI 的 TPS51716 采用 20 引腳 3mm × 3mm WQFN 封裝，且其額定環境溫度范圍介于 -40°C 至 85°C 之間。

1. 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

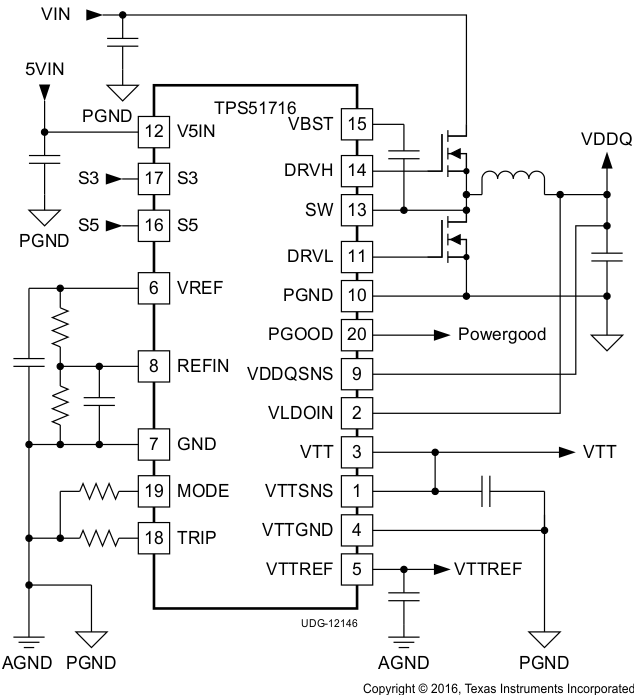

框圖

4 修訂歷史記錄

Changes from * Revision (October 2012) to A Revision

• 添加了 ESD 額定值 表、詳細 說明部分，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分Go
• 將標題從“完整 DDR2、DDR3、DDR3L 和 LPDDR3 內存電源解決方案”更新為“完整 DDR2、DDR3、DDR3L、LPDDR3 和 DDR4 內存電源解決方案”Go
• 在應用 列表中將“DDR2/DDR3/DDR3L/LPDDR3 內存電源”更改為“DDR2、DDR3、DDR3L、LPDDR3 和 DDR4 內存電源”Go
