3 說明
TPS3700-Q1 寬電源窗口電壓檢測器可在 1.8V 至 18V 的電壓范圍內運行。此器件具有兩個帶有內部 400mV 基準的高精度比較器和兩個用于過壓和欠壓檢測的額定值為 18V 的開漏輸出。TPS3700-Q1 器件可以用作一個窗口電壓檢測器，也可以用作兩個單獨的電壓監測器。通過外部電阻器可以設置監控電壓。如需高達 65V 的更寬輸入電壓范圍，請參閱 TPS37A-Q1 或 TPS38A-Q1 器件。
當 INA+ 端子上的電壓下降至低于 (VIT+ - Vhys) 時，OUTA 端子被驅動至低電平，而當電壓返回到各自閾值 (VIT+) 之上時，OUTA 端子變?yōu)楦唠娖?。?dāng) INB- 端子上的電壓上升至高于 VIT+時，OUTB 端子被驅動至低電平，而當電壓下降至低于各自的閾值 (VIT+ - Vhys) 時，OUTB 端子變?yōu)楦唠娖?。TPS3700-Q1 器件中的兩個比較器包括用于濾波的內置滯后來抑制短時毛刺脈沖，從而確保無故障觸發的穩定輸出運行。
TPS3700-Q1 器件采用薄型 SOT-6 封裝和 1.5mm x 1.5mm WSON-6 封裝，額定工作結溫范圍為 -40°C 至 125°C。
| 訂貨編號 | 封裝 (1) | 封裝尺寸 |
|---|---|---|
| TPS3700-Q1 | SOT23 (6) | 2.90mm × 1.60mm |
| WSON (6) | 1.50mm x 1.50mm |

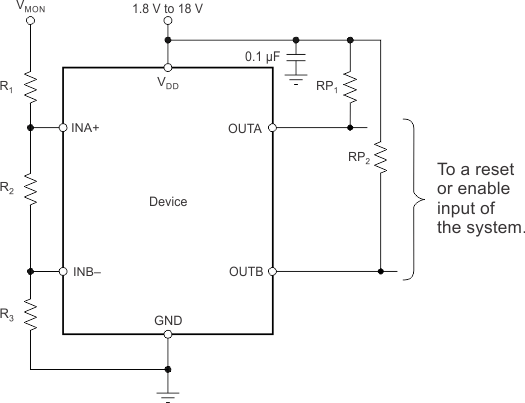

簡化原理圖

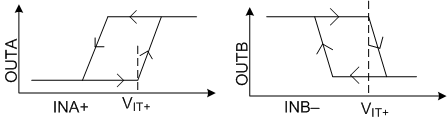

輸出與輸入閾值和遲滯
