1 特性
- 工作電壓范圍：2.7V 至 18V，最大值為 20V
- 42mΩ RON（典型值）
- 0.6A 至 5.3A 可調電流限值 (±8%)
- IMON 電流指示器輸出 (±8%)
- 工作時的 IQ 典型值為 200µA
- 禁用時的 IQ 典型值為 15µA
- ±2% 過壓、欠壓閾值
- 反向電流阻斷
- 1μs 反向電壓關斷時間
- 可編程 dVo/dt 控制
- 電源正常和故障輸出
- 兩個過流故障響應選項
- TPS25942：熱關斷時的 I(LIMIT)
- TPS25944：4ms 故障定時器，然后關閉
- 結溫范圍為 -40°C 至 +125°C
- 已通過 UL 2367 認證
- 文件編號169910
- RILIM ≥ 20kΩ（最大電流為 4.81A）
- 單點故障期間，符合 UL60950 安規
- 開路-短路 ILIM 檢測
2 應用范圍
- 電源路徑管理
- 冗余電源系統
- PCIe 卡、網絡接口卡 (NIC) 和 RAID 系統
- USB 移動電源、電源 MUX
- 固態硬盤 (SSD) 和硬盤 (HDD)
- 平板電腦和筆記本電腦
- 電源適配器器件
- 可編程邏輯控制器 (PLC)，SS 中繼和風扇控制
3 說明
TPS25942，TPS25944 eFuse 電源 MUX 是一款緊湊型且功能豐富的電源管理器件，此器件具有一整套的保護功能。寬工作范圍可實現對很多常用直流總線電壓的控制。集成背靠背場效應晶體管 (FET) 提供雙向電流控制，從而使得此器件非常適合于電源復用和具有多個電源的系統。
該器件還為負載、電源和器件提供了許多可編程保護 特性。為了滿足特定的系統要求，可設定針對欠壓，過壓，過流，dVo/dt 斜率，電源正常和涌入電流保護的閾值。為了實現系統狀態監視和下游負載控制，此器件提供 PGOOD，FLT 和精確地電流監視輸出。
TPS25942、TPS25944 可監視 V(IN) 和 V(OUT)，從而在 V(IN) < (V(OUT) – 10mV) 時提供真正的反向輸出阻斷。該器件經過配置可使用 FLT 和 DMODE 引腳來分配主/輔助電源優先級。
器件信息(1)
| 產品型號(2) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25942L | 超薄四方扁平無引線 (WQFN) (20) | 3.00mm x 4.00mm |
| TPS25942A | ||
| TPS25944L中刪除注釋“產品預覽” | ||
| TPS25944A |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
- TPS2594xL = 已鎖斷，TPS2594xA = 自動重試

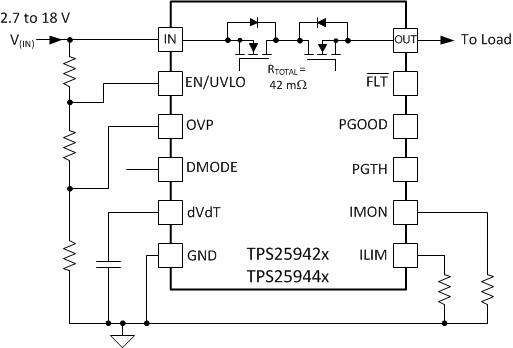

簡化電路原理圖
V(MAIN) = 12V 至 V(AUX) = 12.3V 的故障恢復
使用二極管模式控制
