ZHCSC61B March 2014 – September 2020 TPS2556-Q1 , TPS2557-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Terminal Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Applications and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DRB|8
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
3 說明
TPS2556-Q1 和 TPS2557-Q1 配電開關專門用于需要精密電流限制，或者能夠處理大電容負載和短路的汽車應用。這些器件借助一個外部電阻器提供 500mA 至 5A（典型值）之間的可編程電流限制閾值。對電源開關上升和下降時間的控制最大限度地減少了接通或關閉期間的電流浪涌。
當輸出負載超過限流閾值時，TPS2556-Q1 和 TPS2557-Q1 器件通過切換到恒定電流模式來將輸出電流限制在安全的水平上。在過流和過熱情況下，FAULT 邏輯輸出為低電平有效。
與 TPS2511-Q1 或 TPS2513A-Q1 一同使用，可實現一款低功耗、符合汽車標準的 USB 充電端口解決方案。此解決方案能夠?yàn)槟壳捌毡槭褂玫氖謾C(jī)和平板電腦充電。
器件信息
| 訂貨編號 | 封裝(1) | 封裝尺寸 |
|---|---|---|
| TPS2556QDRB | S-PVSON (8) | 3mm x 3mm |
| TPS2557QDRB | S-PVSON (8) | 3mm x 3mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

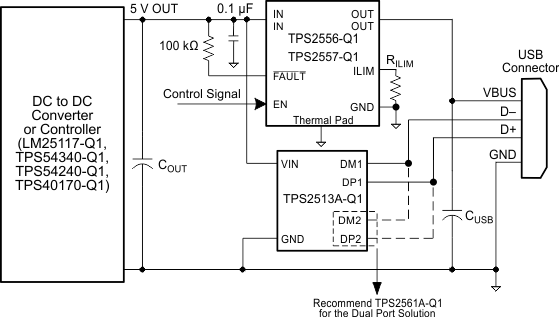

作為單端口汽車 USB 充電端口電源開關的典型應用
