3 說明
TPS254900A-Q1 器件是一款具有電池短路保護功能的 USB 充電端口控制器和電源開關。該特性為 OUT、DM_IN 和 DP_IN 引腳提供保護。這三個引腳最高可承受 18V 電壓。
當發生電池短路條件時，內部 MOSFET 迅速關斷。迅速關斷功能對于保護上行直流/直流轉換器、處理器或集線器數據線路來說非常重要。
TPS254900A-Q1 具有低至 3.5V 的 UVLO 電壓，因此電源開關在啟動/停止期間不會關斷。
TPS254900A-Q1 45mΩ 電源開關具有兩個可選可調節電流限值，可通過在相鄰端口承載高負載時切換至較低電流限值來支持端口電源管理。對于具有多個端口且上行電源容量有限的系統而言，這一功能非常重要。
TPS254900A-Q1 具有一個能夠控制上行電源的電流檢測輸出，即使在充電電流過大時也能在 USB 端口保持 5V 的電壓。該功能對于 USB 電纜較長的系統而言至關重要，因為在對便攜式設備進行快速充電的過程中會產生大幅壓降。
憑借電流監視器，系統能夠通過監視 IMON 電壓來實時監視負載電流。電流監視器非常有用，可用于端口電源動態管理。
TPS254900A-Q1 器件還為 DP_IN 和 DM_IN 引腳提供符合 IEC 61000-4-2 標準的 4 級 ESD 保護功能。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS254900A-Q1 | WQFN (20) | 4.00mm × 3.00mm |

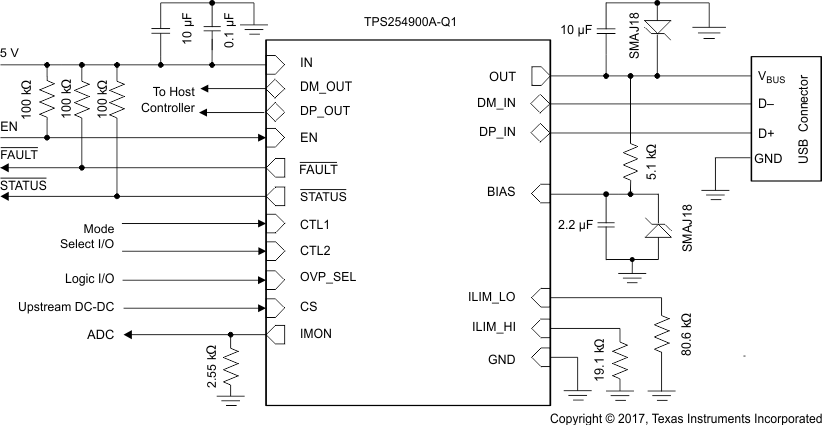

原理圖
