3 說明
TPS22976 產品系列包含三款器件：TPS22976、TPS22976A 和 TPS22976N。每款器件都是一個接通受控的雙通道負載開關。此器件包含兩個可在 0.6V 至 5.7V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且每通道可支持最大 6A 的持續電流。每個開關可由一個導通/關斷輸入（ON1 和 ON2）獨立控制，此輸入可與低壓控制信號直接連接。TPS22976 能夠在結溫超出閾值時熱關斷，以此關斷開關。開關會在結溫穩定在安全范圍內時再次導通。此外，TPS22976 還包含一個可選 230Ω 片上負載電阻，用于在此開關被關斷時進行快速輸出放電。
TPS22976 采用小型、節省空間的3mm × 2mm 14-SON (DPU) 封裝，此類封裝集成有散熱焊盤，支持較高功耗。器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 105℃。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22976 TPS22976A TPS22976N | WSON (14) | 3.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

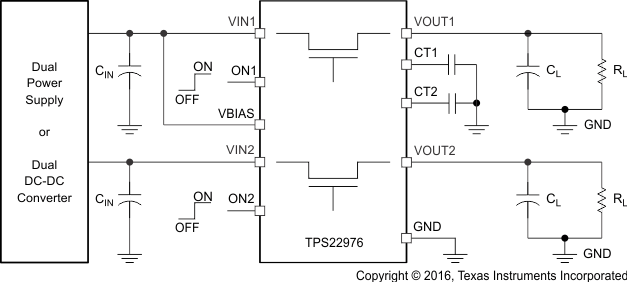

應用電路
