3 說明
TPD2EUSB30、TPD2EUSB30A 和 TPD4EUSB30 是基于 2 通道和 4 通道瞬態電壓抑制器 (TVS) 的靜電放電 (ESD) 保護二極管陣列。TPDxEUSB30/A 器件的額定 ESD 沖擊消散值達到了 IEC 61000-4-2 國際標準（接觸式）規定的最高水平。根據 IEC 61000-4-5（浪涌）規范，這類器件還可提供 5A (8/20μs) 的峰值脈沖電流額定值。
TPD2EUSB30A 具有 4.5V 的低直流擊穿電壓。憑借低電容、低擊穿電壓和低動態電阻，TPD2EUSB30A 器件可為高速差分 IO 提供出色的保護。
TPD2EUSB30 和 TPD2EUSB30A 可采用節省空間的 DRT (1mm × 1mm) 封裝。TPD4EUSB30 可采用節省空間的 DQA (2.5mm × 1.0mm) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD2EUSB30 | SOT (3) | 1.00mm × 0.80mm |
| TPD2EUSB30A | ||
| TPD4EUSB30 | USON (10) | 2.50mm x 1.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

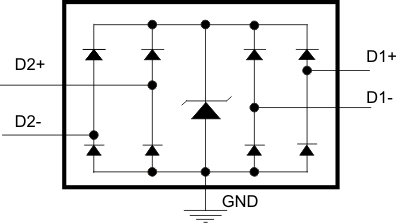

TPD4EUSB30 電路

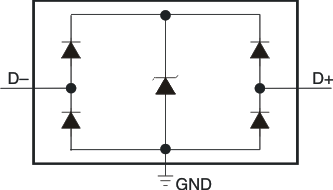

TPD2EUSB30/A 電路
