3 說明
TPD3S716-Q1 是一套具有可調節電流限制功能的單芯片解決方案，可為汽車應用中 USB 連接器的 VBUS 和數據線路提供電池短路保護、短路保護以及 ESD 保護。集成的數據開關提供了出色的帶寬，能夠在提供 18V 電池短路保護的同時最大限度地減少信號衰減。該器件具有 1GHz 的高帶寬，適用于一些采用 USB2.0 高速數據速率的應用，如 Car Play。此外，該器件還具有 720MHz 以上的附加帶寬裕量，有助于保持一個干凈的 USB 2.0 眼圖，并且支持使用較長的不可分離電纜（常見于汽車 USB 環境中）。電池短路保護可將內部系統電路隔離，防止其受到 VBUS_CON、VD+ 和 VD– 引腳上的任何過壓情況的影響。在這些引腳上，TPD3S716-Q1 能夠處理高達 18V 的過壓情況（熱插拔和直流事件）。過壓保護電路可提供業內一流的電池短路保護，能夠極為可靠地關斷數據開關以保護上游電路免遭有害電壓和電流尖峰的影響。
VBUS_CON 引腳還提供可調節的電流限制負載開關以及接地短路保護功能。該器件支持高達 2.4A 的 VBUS 電流，支持 USB BC1.2、USB Type-C 5V/1.5A 以及最高達 2.4A 的專用充電方案。獨立的數據和 VBUS 使能引腳可用于配置主機和客戶端-OTG 模式。此外，TPD3S716-Q1 還在 VBUS_CON、VD+ 和 VD– 引腳上集成了系統級 IEC 61000-4-2 和 ISO 10605 ESD 保護，無需使用高電壓、低容值的外部二極管。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD3S716-Q1 | SSOP (16) | 4.90mm × 3.90mm |

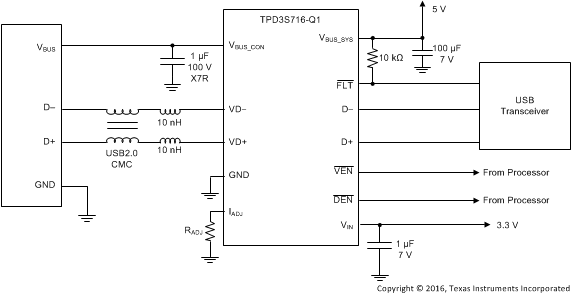

典型應用原理圖
