3 說明
TPD1E10B09 器件是一款采用小型 0402 封裝的單通道 ESD 瞬態電壓抑制 (TVS) 二極管。這款 ESD 保護二極管提供 ±20kV IEC 61000-4-2（4 級）接觸和氣隙 ESD 保護。該器件提供背靠背 TVS 二極管配置以支持雙極或雙向信號。10pF 線路電容適用于能夠支持高達 500Mbps 數據速率的寬范圍應用。0402 封裝是一種業界通用的封裝，便于將元件安裝到空間受限型應用中。
該 ESD 保護 TVS 二極管的典型應用是針對音頻線路（麥克風、耳機和揚聲器）、SD 接口、鍵盤或其他按鈕、USB 端口的 VBUS 引腳和 ID 引腳以及通用 I/O 端口提供電路保護。該 ESD 鉗位有利于為電子書閱讀器、平板電腦、遠程控制器、可穿戴設備、機頂盒以及電子銷售點等終端設備提供保護。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。

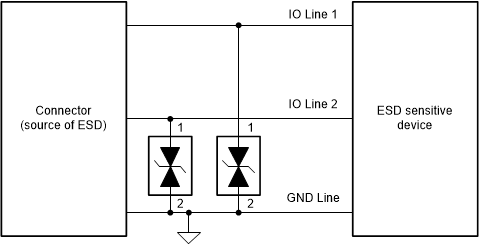

應用原理圖
