3 說明
TPA6211T-Q1 器件是一款 3.1W 單聲道全差分放大器，設計用于驅動一個阻抗至少為 3? 的揚聲器，同時在大多數應用中僅占用 20mm2 的總體印刷電路板 (PCB) 面積。此器件在 2.5V 至 5.5V 電壓范圍內運行，僅消耗 4mA 靜態(tài)電源電流。TPA6211T-Q1 器件采用節(jié)省空間的 8 引腳 HVSSOP 封裝。
該器件包含如下特性：80dB 的電源電壓抑制比（20Hz 至 2kHz），改善的 RF 整流抗擾度以及較小的 PCB 占用面積。雜音超低的快速啟動特性使得 TPA6211T-Q1 器件非常適合用于緊急呼叫應用。此外，該器件可滿足信息娛樂系統(tǒng)與儀表組應用中（例如儀表組提示音或駕駛員通知）的低功耗需求。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

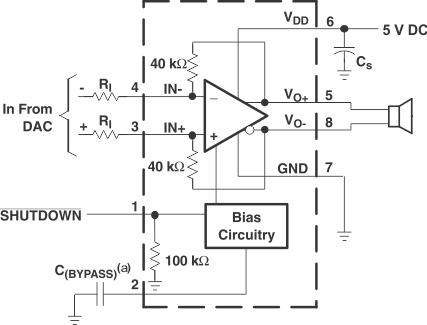

A. C(BYPASS) 是可選的
應用電路
